MPPE型festo比例阀如何接线?

今天主要是为大家讲解的是MPPE型festo比例阀如何接线:MPPE型festo比例阀整个控制部分被划分为几个部分,按照当前任务要求更地进行控制。这两个值可一起进行评估,保证稳定而的控制特性。阀内比例电磁铁输入电压信号产生相应动作,使工作阀阀芯产生位移,阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点,应用领域日益拓宽。
东莞市天添自动化设备优价销售FESTO气缸,FESTO摆动气缸,FESTO电缸,FESTO气爪,FESTO马达和控制器,FESTO电磁阀,FESTO阀岛,FESTO传感器,FESTO气源处理装置,FESTO接近开关,FESTO气管,FESTO过滤器,FESTO三联件,FESTO接头,FESTO缓冲器,FESTO气控阀,FESTO真空发生器,FESTO排气阀,FESTO减压阀,FESTO油雾器,FESTO流量传感器,FESTO驱动装置,FESTO消声器,FESTO旋转分度台等。

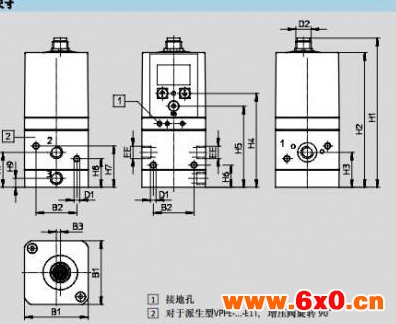

MPPE型festo比例阀接线原理图如下:

MPPE型festo比例阀产品代号: 557772
额定直径, 加压     5 mm
额定直径, 排气     2.5 mm
驱动类型     电气的
密封原则     软性
装配位置     任意
建议垂直
设计结构     先导驱动的膜片式减压阀
短路强度     对于所有的电接口
安全操作指导     VPPE 安全位置: 如果电源电缆断裂, 输出压力保持未调节前的状态。
极性容错保护     对于所有的电接口
复位类型     机械弹簧
先导类型     由先导控制
阀功能     3位比例减压阀
显示类型     LED显示
3位数字
压力控制范围     0.06 ... 6 bar
输入压力 1     6 ... 8 bar
zui大压力迟滞     0.03 bar
标准额定流量     800 l/min
工作电压范围 DC     21.6 ... 26.4 V
持续通电率     100%
zui大电功消耗     4.2 W
残余纹波     10 %
开关输出     PNP
信号范围,模拟量输出     0 - 10 V
信号范围,模拟量输入     0 - 10 V
工作介质     惰性气体
