宝德0142型隔膜阀的工作原理

以下是小编我为大家所做的宝德0142型隔膜阀工作原理资料，详情如下：
宝德0142型隔膜阀是用隔膜作启闭件封闭流道、截断流体、并将阀体内腔和阀盖内腔隔开的截止阀。隔膜常用橡胶、塑料等弹性、耐腐蚀、非渗透性材料制成。 阀体多用塑料、玻璃钢、陶瓷或金属衬胶材料制成。 结构简单、密封和防腐性能较好，流体阻力小。用于 低压、低温、腐蚀性较强和含悬浮物质的介质。按结构形式分有屋脊式、截止式、闸板式等。按驱动方式分有手动、气动、电动。
宝德0142型阀门是伺服辅助隔膜阀。打开和关闭阀门需要0.5巴的最小压差。根据应用，可以使用各种隔膜材料组合和操作方法。通过在主阀座上旋转，可将3/2路先导阀轻松地从NC转换为NO功能原理。先导阀位置反馈可以通过切换或NAMUR信号进行。电磁线圈采用耐化学腐蚀的环氧树脂模制而成。0142配有手动超控装置，用于调试和测试。为了降低运行中的功耗，可以使用带有“Kick and Drop”（KD）电子设备（双线圈技术）的线圈。结合符合DIN EN 175301 - 803 A型的插头，阀门满足防护等级IP65和NEMA 4X。

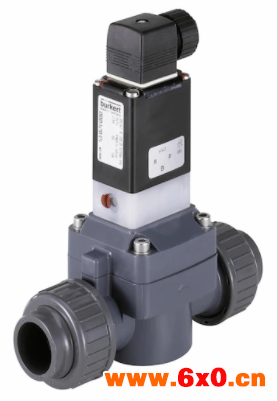

实物图如图所示：
伺服辅助隔膜，直径可达DN50
用于侵蚀性和污染介质的塑料阀门
介质分离，无金属版本
服务友好的手动覆盖
通过反馈功能切换可靠性（可选）
宝德0142型隔膜阀的结构形式与一般阀门大不相同，是一种新型的阀门，是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，现广泛使用在各个领域。
宝德0142型隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置。阀座可以是堰形，也可以是直通流道的管壁。隔膜阀的优点是其操纵机构与介质通路隔开，不但保证了工作介质的纯净，同时也防止管路中介质冲击操纵机构工作部件的可能性。此外，阀杆处不需要采用任何形式的单独密封，除非在控制有害介质中作为安全设施使用。宝德0142型隔膜阀中，由于工作介质接触的仅仅是隔膜和阀体，二者均可以采用多种不同的材料，因此该阀能理想地控制多种工作介质，尤其适合带有化学腐蚀性或悬浮颗粒的介质。隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制，它的工作温度范围大约为－50～175℃。隔膜阀结构简单，只由阀体、膜片和阀头组合件三个主要部件构成。该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。
最后，我再为大家介绍一下宝德0142型隔膜阀的工作原理：
宝德0142型隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件，利用隔膜的移动起调节作用。隔膜阀的阀体材料采用铸铁、铸钢，或铸造不锈钢，并衬以各种耐腐蚀或耐磨材料、隔膜材料橡胶及聚四氟乙烯。衬里的隔膜耐腐蚀性能强，适用于强酸、强碱等强腐蚀性介质的调节。
宝德0142型隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大；无泄漏，能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离，所以没有填料介质也不会外漏。但是，由于隔膜和衬里材料的限制，耐压性、耐温性较差，一般只适用于1.6MPa公称压力和150℃以下。
宝德0142型隔膜阀的流量特性接近快开特性，在60%行程前近似为线性,60%后的流量变化不大。气动形式的隔膜阀尚可附装反馈信号、限位器及定位器等装置，以适应自控、程控或调节流量的需要。气动隔膜阀的反馈信号采用无触点传感技术。该产品采用薄膜式推进气缸，替代活塞气缸，排除了活塞环易损坏，造成泄漏而导致无法推动阀门启闭的弊端。当气源发生故障时，尚可操作手轮使阀门启闭。
希望以上的宝德0142型隔膜阀工作原理资料可以帮助到大家，如有不同意见，请电联我们。
