定压补水装置怎么选型

来源:网络  作者:网络转载   2019-10-09 阅读:527

定压补水装置是很多从事暖通设计人员经常会遇到的一种暖通给排水辅助装置,在大多数楼宇建筑设计中都会遇到该设备,但是因为这是一种新技术,设计到水电方面的专业性较强,很多设计师都只是一知半解,今天我们来说说定压补水装置怎么选型,为暖通朋友提供理想的计算方案。

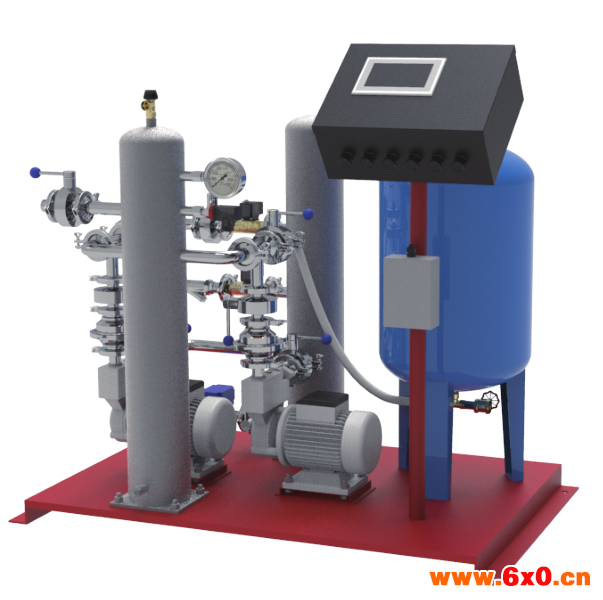

首先,我们先了解下,定压补水装置的基本构成。

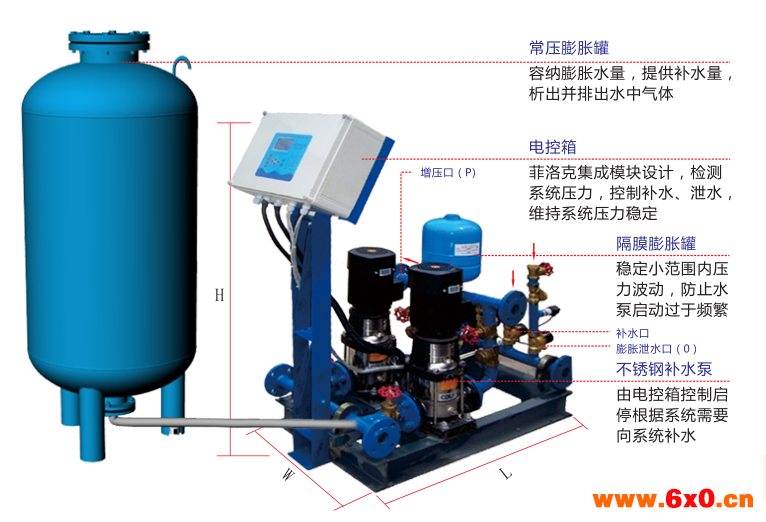

定压补水装置主要由控制单元常压膨胀罐组成。控制单元包括水泵(双台或单台),电控系统管路,机架等组成。常压膨胀罐主要包括基本罐和续列罐量部分。常压膨胀罐内有一橡胶囊,将水与大气完全隔离。罐体顶部有一自动排气阀排除析出气体并防止外部空气进入。续列罐为可选配置,当基本罐容积不能满足要求时可增加续列罐来扩容。控制单元和常压膨胀罐之间通过软管进行连接。

定压补水控制单元

主要由补水泵,控制系统,底座,阀门,管路,等组成。系统压力过低时,水泵从常压膨胀罐中抽水,补向系统。系统压力过高时,膨胀水经膨胀罐线流向常压膨胀罐。当常压膨胀罐罐中水量低于下限时,补水电磁阀打开,向常压膨胀罐中补水。此以上操作均由电控系统控制完成。

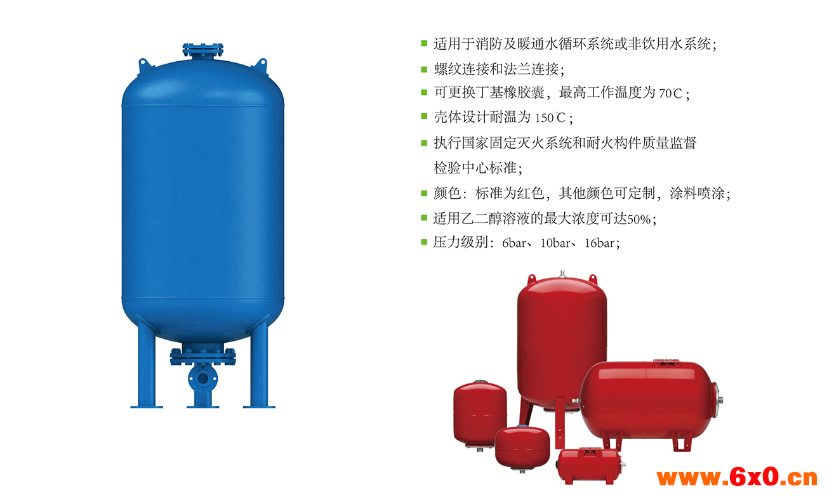

基本罐或序列罐

囊式膨胀罐常压式定压装置的重要组成部分,具有脱气,容纳膨胀水量及提供补水量的作用。基本罐与大气相通,不带有压力。因此系统中带压水进入基本罐中后,由于压力迅速降低,气体在水中的溶解度减小,气体从水中析出,从而达到脱气的目的。

续列罐
当系统容水量较大,相应水体积膨胀量和需要补水量较大时,需要增加常压膨胀罐的数量来容纳泄水量和补水量,即增加常压膨胀罐来扩容。后续增加的常压膨胀罐简称为续列罐。续列罐的形式规格。

所以,定压补水装置只要确定定压补水控制单元以及膨胀罐容积就可以了。

常压膨胀罐选型计算

常用采暖空调水系统的( VP/VC) 可参考下表取值

系统类型空调冷水空调热水采暖水
供/回水温度(℃)7/1285/6095/70
t(℃)3555
膨胀量(Vp/Vc)0.014510.024220.03066

Vp:系统水体积膨胀量 VC:系统总容水量

假设某两管制空调系统冬季采用60/50℃热水,系统水容量约65m³,定压补水点设在循环水泵的入口,根据空调设备和管网允许工作压力,确定循环水泵入口工作压力为1.0MPa,采用常压膨胀罐定压补水机组定压,补水设备与系统点压力差为45米,进行膨胀罐选型计算。
解:由上表查得60/50℃时(VP/VC)=0.01451
因此 VP=0.01451×65000=942L
据此可选择型号为FLK-1000PZC常压膨胀罐一个。

1.调节容积的计算

Vt=Vtp+Vtb式中

Vt:需要的总调节容积

Vtb:补水泵需要的调节容积

Vtp:膨胀需要的调节容积

2.所需最小容积的计算:

V= bVt/(1-a)式中

V:膨胀罐的总容积

Vt:需要的总调节容积

a:膨胀罐的工作压力比;在一般情况下宜采用0.65-0.85

B:膨胀罐的容积系数,囊式膨胀罐宜为1.05

其中a=(P1+0.1)(P2+0.1)

P1:补水泵的启动压力(MPa)

P2:补水泵的停止压力(MPa)

3.Vtp、Vtb的计算

补水泵流量=Vxt*(0.05-0.1)

一般取Vxt*0.05m3/H

Vtb≥补水泵三分钟流量

Vtp=Vxt*高温水密度-Vxt/低温水密度

其中:

Vxt:系统容水量,系统管路及设备所容纳水量之和

Vtp根据系统容水量和供回水温度下的密度计算

系统容水量按下表估算(单位L/建筑面积)

运行制式

全空气系统

空气-水空气系统

制冷

0.40-0.55

0.70-1.30

供暖(热水锅炉)

1.25-2.00

1.20-1.90

供暖(热交换器)

0.40-0.55

0.70-1.30

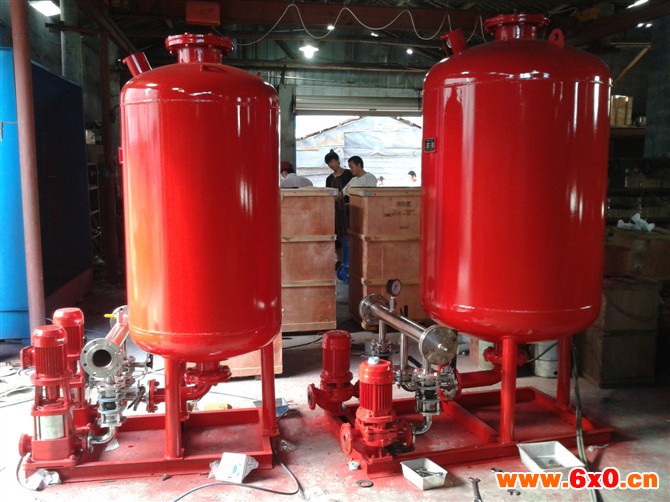

控制单元选型

对于温度在30℃以下的制冷系统,选择控制单元时
只需考虑50%的热功率。

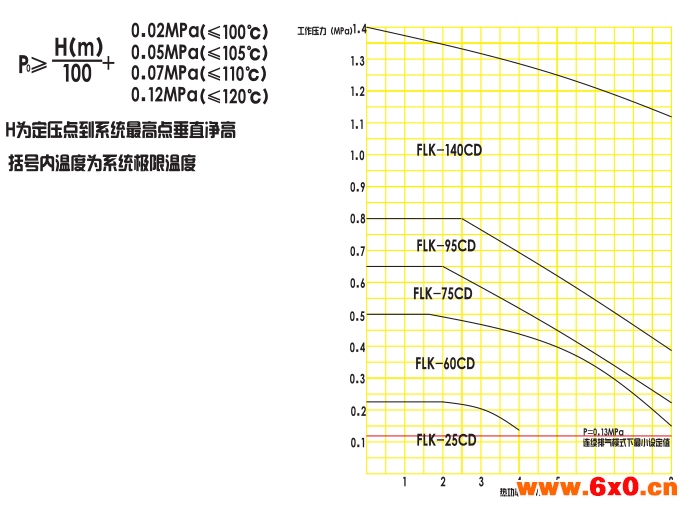

P值计算方法:

应用领域:

●适用于各种供暖制冷系统中。
●广泛应用于工厂的液体工业加热、制冷的密闭循环系统中。
●适用于≤2000KW的供暖系统中。
●适用于含二乙醇高达50%的循环系统中。
●定压机组具有安静的工作模式,适用于对噪音要求较高的场所。具有微机特性的控制系统,能够全自动运行,无需值守,可进行数据采集和智能楼宇通讯。

以上就是定压补水装置怎么选型的具体计算方法,暖通设计行业的朋友可以参考参考。
