欧玛尔(OMAL)角座阀,采用特殊阀腔设计,比同类产品流量大30%;寿命长,可达200万次,且易装配和置换。
角座阀能保持流速且能够节省空间,它是采用气动执行机构来操作的导向直行程阀,角座阀广泛应用于短时间频繁启动,具有反应灵敏,动作准确的特点。
性能特点
先进的阀腔设计,比普通角座阀流量大30%,流体流态更好;360度自由旋转,执行器采用加厚工程塑料,安全可靠;阀颈采用双向自调节契形特氟龙(PTFE)密封,完全避免脏物导入;阀杠特别固定处理,并自动校正位置;内部元件自润滑,免维护;附件易连接,备NUMUR连接座。
应用领域
灭菌机、高压消毒、干洗机、干衣机、啤酒灌装机等

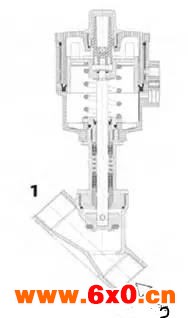

1.OMAL角座阀特性
产品参数
口径:DN15-DN50;
接口:G3/8-G2";
材质:黄铜/不锈钢;
密封:特氟隆(PTFE);
工作压力:8-16bar;
工作温度:180℃;
控制气源:4.2-10bar;
型号:气动、手动
OMAL角座阀主要有AISI 316 不锈钢和黄铜两种材质,相比梭阀和球阀更具耐久性且适合使用颗粒流体;主要分为常闭、常开、双动三种工作方式,可以安装在任何位置(水平、垂直或倾斜);符合欧盟PED-97/23标准,可提供欧盟ATEX-94/9认证;连接方式: ISO 228/1 和ISO 7/1。

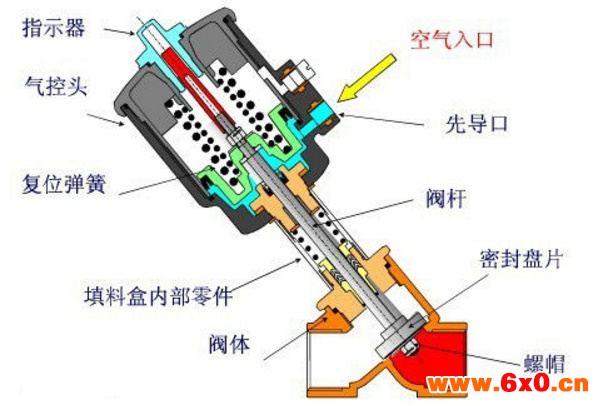

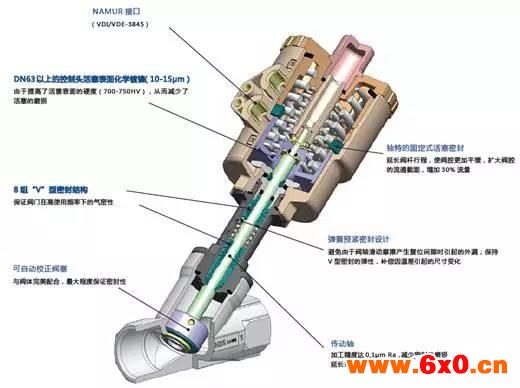

(1)执行器
先进的气动执行器,工程塑料外壳,低摩擦黄铜镀镍活塞,内部动元件自润滑,免维护,可360°转动。与电磁阀连接为NAMUR接口,分常闭、常开、双动型。
(2)阀杆密封
密封材质均采用碳石墨填充PTFE。阀杆上部有密封套;中部为截留密封的V型密封套用于密封气源,这些密封可根据弹簧自调整;下部是OMAL的特别处理方案,采用不规则刮板式密封,保证阀杆无杂质。
(3)阀体
大流量阀体,更合理的阀腔设计,减少流体阻力,结合加长行程的阀杆,流量增加30%,寿命高达200~700万次。
3.介质流向说明
(1)常闭型
任意边入口,“1”为入口时,有水锤作用,“2”为入口时,无水锤作用。
(2)常开型
常开型,无水锤作用,“2”为入口
(3)双动型
双动型,任意边入口。
