称重传感器接线有哪些要求

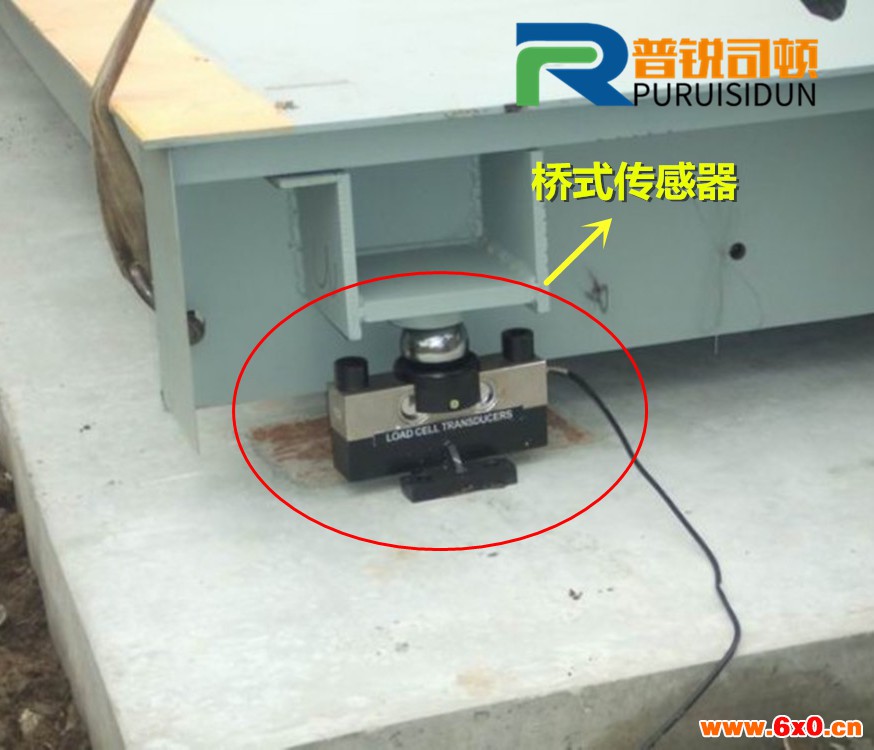

传感器是称重设备的非常重要的部分，传感器的选择对于衡器影响非常之大。传感
器的种类跟品牌较多，但接线的要求大多都是相似的。所以一下内容可供参考。
1。称重传感器输入、输出电阻与引出线的标注方法
(1)称重传感器的输入电阻和输出电阻
实际上，随着称重传感器的结构形式、量程的不同，每只称重传感器的输入
阻值和输出电阻值在制造过程中会产生一定的差异，不同的生产厂家会给出不同的
允差。应注意挑选参数值接近的电阻在一起使用。下面以3种不同结构、不同量程
的传感器为例列出它们的参数。
例1：某钢制“S”型称重传感器，其量程为6~20kg，输出灵敏度为2.0
mV/V，给出的输入电阻为(380±10)Q，输出电阻为(350±3)0
例2：某悬臂梁铝制称重传感器，其量程为5~50kg，输出灵敏度为2.0mV/
V，输入电阻为(410±10)9，输出电阻为(350±3)9。
例3：某悬臂梁铝制称重传感器，其量程为10~200kg，输出灵敏度为
2.0mV/N，输入电阻为(385±10)Q，输出电阻为(350±3)0
(2)称重传感器的引出线
习惯上，采用不同的颜色或用英文缩写标贴来区分称重传感器输入端和输出端
的各引出线，但是不同的生产厂家使用的颜色含义不尽相同，例如有的厂家电源
用红线标识，电源()用黑线标识，信号
用绿线标识，信号
用白线标识；而有的厂家电源(+)用红线标识，电源(-)用白线标识，信号
(+)用绿线标识，信号(-)用蓝线标识。在应用时需根据传感器生产厂家的说
明书或传感器上面的标贴说明，确定传感器的每一根引线。
2电缆线屏酸层的单
称重传感器生产厂家通常将传感器的电缆屏蔽层连接到传感器的弹性体上，弹
性体与屏蔽线之间的电阻值应不大于0.29。也有些生产厂家在出厂时会悬空电缆
屏蔽线，由用户根据传感器电缆屏蔽层单点接地的原则，决定是在传感器端接地还
是在仪表
地
在使用传感器之前应使用数字万用表参照说明书进行一次检测，简单地判断传感器
的输入、输出电阻及电缆屏蔽层与传感器弹性体的连接是否符合要求。
