100吨多节电子汽车衡如何安装
大家都知道,如果地磅要求长度和吨位较大的话一般都是由2节或以上秤体构成,那么2节或以上地磅秤体安装应注意哪些事项呢?天津普锐司顿为您整理了以下说明:

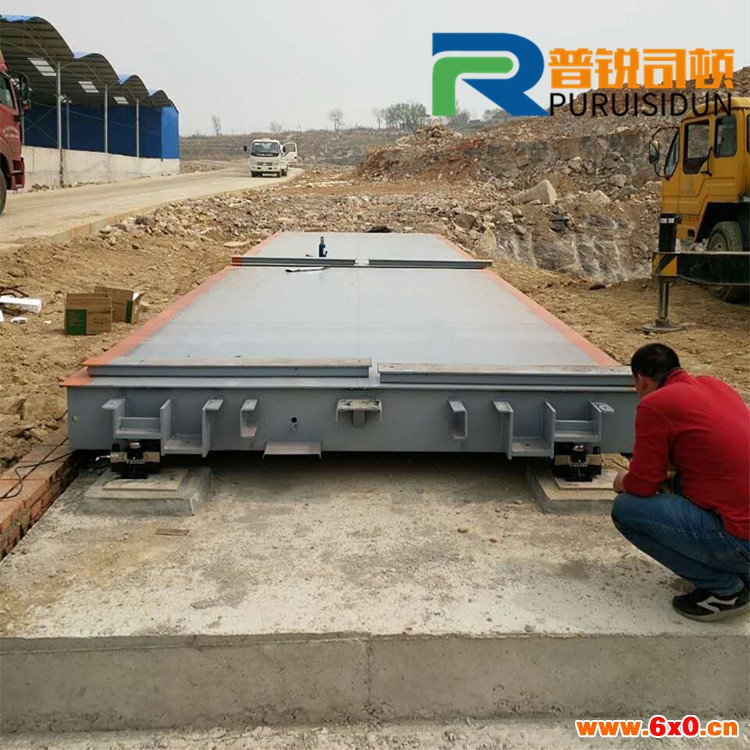

1.如果是多单元秤台,则应按秤台的搭接顺序吊运到基坑内,见下图。特别要注意后一节秤台搭接在前一节秤台的传感器支承梁上,连接处用圆柱插销定位。
2.对于单台面地磅可以使秤台一端先落下,再落另一端。对于双台面或三台面地磅,安装一节秤体的四只连接件zui好整个秤体平稳落下,确保连接件支承柱不被卡住。
3.对于双秤台地磅,传感器布置
双称台地磅共用六只传感器,一只七孔接线盒(JB),接线盒位于秤体I上,秤体I上,共装四只传感器(LC1~LC4)。产品出厂时LC1~LC4的电缆线与接线盒已接好,LC5和LC6位于秤体II上,出厂时电缆线与接线盒解脱,捆扎好后拴在秤体II的秤体内,现场安装时需取出解开,过秤体I,进入接线盒内,按接线图接线。
对于三单元秤台的地磅,
产品出厂时,电缆线与接线盒解脱,捆扎好后栓在秤体内,现场安装时需取出解开,各电缆线连接好后,拧紧接线盒上所有密封接头的锁紧螺母、盖上接线盒板和拧紧盖板螺钉。
出厂时每个接线盒内均放有干燥剂袋,用户注意应适时更换。
接线盒与显示仪表的连接用专用信号电缆线,一端经接线盒密封接头进入接线盒内,各芯线固定在接线盒内焊盘上或接线桩上,另一端经金属穿接管与九芯D形扁插头连接,插入仪表J1接口。
