钢结构用高强度大六角头螺栓GB/T1228-2006

1.范围

本标准规定了螺纹规格为M12-M30高强度大六角头螺栓的型式尺寸,技术条件及标记.

本标准适用于铁路和公路桥梁,锅炉钢结构,工业厂房,高层民用建筑,塔桅结构,起重机械及其他钢结构磨擦型高强度螺栓连接

2.规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款,凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根本本标准达成协议的各方研究是否可使用这些文件的最新版本,凡是不注日期的引用文件,其最新版本适用于本标准.

GB/T2紧固件 外螺纹零件的末端(GB/T2-2001,IDT ISO4753-1999)

GB/T1231 钢结构用高强度大六角头螺栓,大六角螺母,垫圈技术条件

GB/T1237紧固件标记方法(GB/T1237-2000,EQV ISO8991:1986)

GB/T5276紧固件 螺栓,螺钉,螺柱及螺母 尺寸代号和标注(GB/T5276-1985,eqv ISO225:1983)

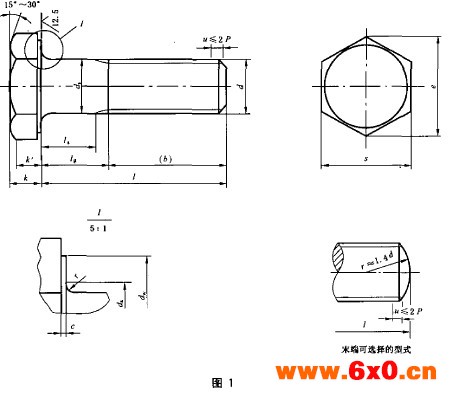

3.尺寸规格(如图)

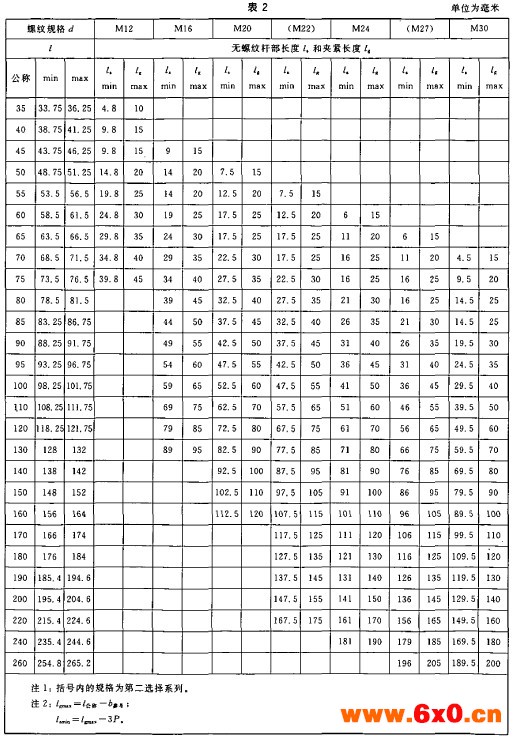

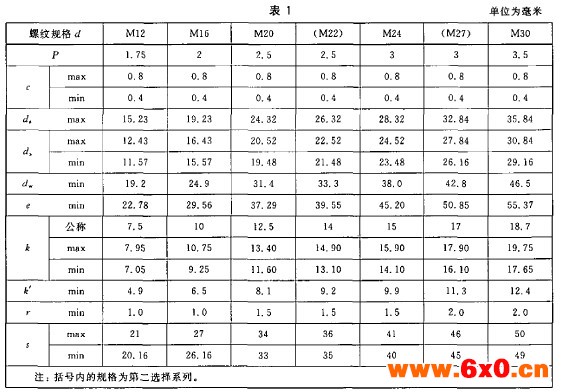

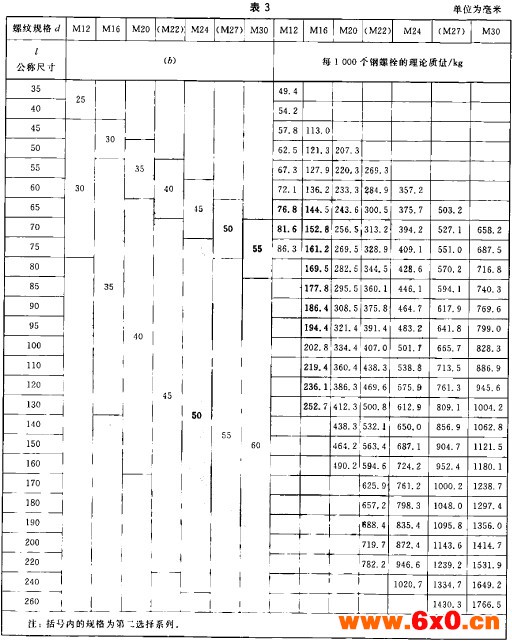

尺寸见图1及表1-表3,尺寸代号和标注按GB/T5276的规定.螺纹末端尺寸和标注按GB/T的规定.

4.技术条件

技术条件按GB/T1231规定

5.标记

标记方法按GB/T1237的规定

标记示例

螺纹规格D=M20,公称长度L=100mm,性能等级为10.9S级的钢结构用高强度大六角头螺栓的标记:

螺栓GB/T1228 M20x100

螺纹规格D=M20,公称长度L=100mm性能等级为8.8S级的钢结构用高强度大六角头螺栓的标标:

螺栓GB/T1228 M20x100-8.8S
