1.本标准规定了螺纹规格为M1.6-M10,性能等级为1.8,A-50,A2-70,CU2,CU3和AL4,H型和Z型十字槽,产品等级为A级的十字槽盘头螺钉.
如需其他技术要求,应从现行标准(如GB/T196,GB/T3106,GB/T3098.1,GB/T3098.6和GB/T3098.10)中选择
2.引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文,本标准出版时,所示版本均为有效.所有标准都会被修订,使用本标准的各方应探计使用下列标准最新版本的可能性.
GB/T90-1985紧固件验收检查,标志与包装
GB/T196-1981普通螺纹 基本尺寸(直径1-600mm)
GB/T197-1981普通螺纹 公差与配合(直径1-355mm)
GB/T944.1-1985螺钉用十字槽
GB/T1237-2000紧固件标记方法
GB/T3098.1-2000紧固件机械性能 螺栓,螺钉和螺柱
GB/T3098.6-2000紧固件机械性能,不锈钢螺栓,螺钉和螺柱
GB/T3098.10-1993紧固件机械性能 有色金属制造的螺栓,螺钉,螺柱和螺母
GB/T3103.1-1982紧固件公差 螺栓,螺钉和螺母
GB/T3106-1982螺栓,螺钉和螺柱的公称长度和普通螺栓的螺纹长度
GB/T5267-1985螺纹紧固件电镀层
GB/T5276-1985紧固件 螺栓,螺钉,螺柱和螺母 尺寸代号和标注
GB/T5779.1-2000紧固件表面缺陷 螺栓,螺钉和螺柱,一般要求
GB/T16938-1997紧固件 螺栓,螺钉.螺柱和螺母 通用技术条件

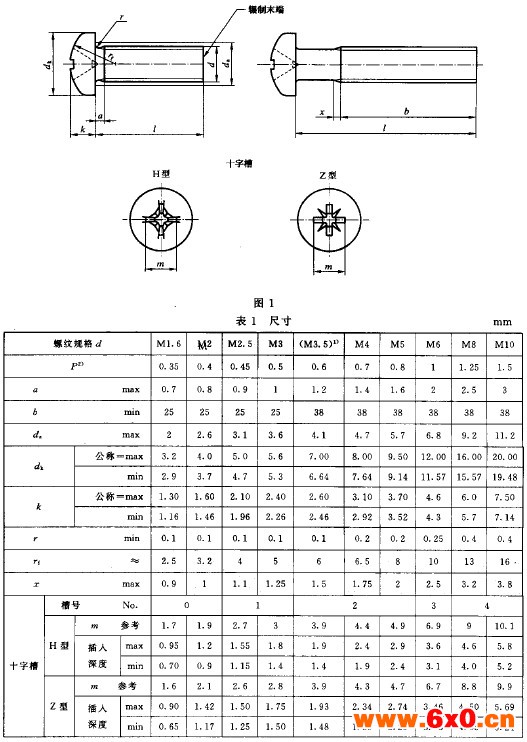

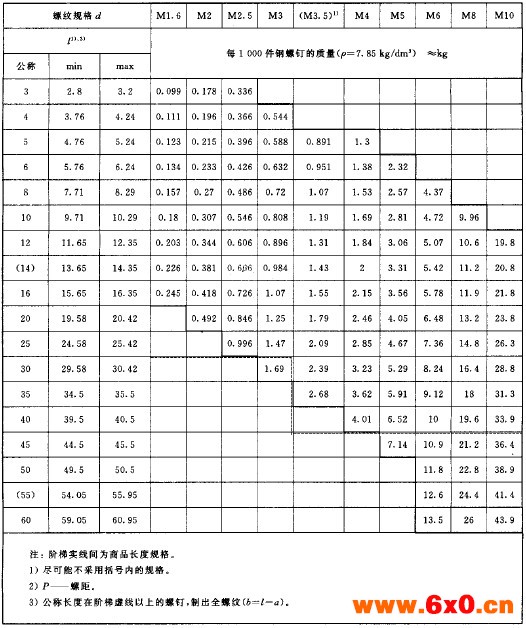

3.尺寸规格(如图)
注:尺寸代号和标注符合GB/T5276
无螺纹部分杆径约等于螺纹中径或通俗读物等于螺纹大径.

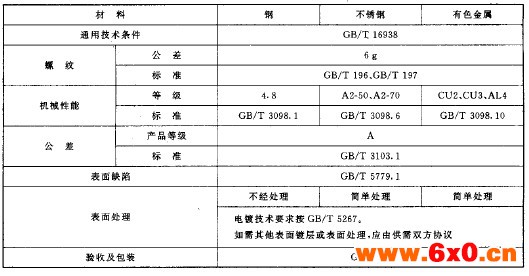

4.技术条件和引用标准(如图)
5.标记
标记方法按GB/T1237规定
标记示例:
螺纹规格D=M5,公称长度L=20mm,性能等级为4.8级;H型十字槽,不经表面处理的A级十字槽盘头螺钉的标记:
螺钉GB/T818 MX20
