六角螺母的画法介绍
来源：网络 作者：网络转载 2019-10-09 阅读：654

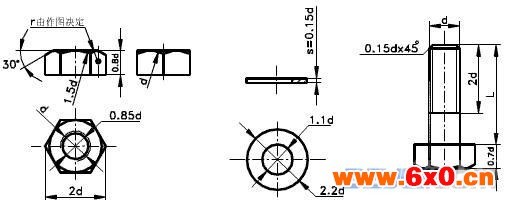

六角螺母画法一般有两种，一种是查表画法。一种是比例画法。业内人士对于六角螺母画法十分关注，下面，世界工厂泵阀网为大家详细介绍六角螺母画法。 六角螺母画法有两种：一为查表画法，即按国标数据来画;一为比例画法，也称简化画法。这两种画法有一个共同点，就是螺母上的相贯线均用圆弧代替。 概括地来说，在画六角螺母时，先找一个中心点，取半径画圆(如画一个直径为100mm的圆)，那么这个六角螺母边长就是圆的半径50mm.把圆的周长分成六段，然后把每个分段点用线段连接起来，就形成外六方。在中心画一个螺纹径圆即可。 六角螺母画法步骤： 1)画正六棱柱 先画俯视图，以2d为直径画图，并作为内接正六边形，然后画出正六棱柱的主视图和左视图。 2)画双曲线的投影 制造六角螺母时，常做出30°倒角，使六个棱面与圆锥面相交，因而在正六棱柱的侧面形成双曲线形状的截交线。作图时为了简便，可用圆弧代替双曲线。 主视图中，作半径为1.5d的圆弧，且与上底中点相切，小圆弧的半径r由作图决定，并作30°倒角与小圆弧相切。 左视图中，以d为半径作圆弧与上底相切。 3)画螺纹的大径和小径(小径一般取0.85d)，见下图所示。 垫圈的比例画法如图下图所示。 六角头螺栓头部的画法除厚度不同外，其余和螺母画法相同 , 见下图所示。
最近的六解螺母CAD画法如图
