详解六角螺母画法
来源：网络 作者：网络转载 2019-10-09 阅读：488

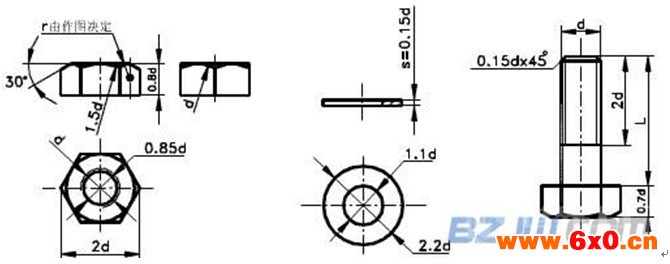

六角螺母画法一般有两种，一种是查表画法。一种是比例画法。业内人士对于六角螺母画法十分关注，下面，中华标准件网为大家详细介绍六角螺母画法。 六角螺母画法有两种：一为查表画法，即按国标数据来画;一为比例画法，也称简化画法。这两种画法有一个共同点，就是螺母上的相贯线均用圆弧代替。 概括地来说，在画六角螺母时，先找一个中心点，取半径画圆(如画一个直径为100mm的圆)，那么这个六角螺母边长就是圆的半径50mm.把圆的周长分成六段，然后把每个分段点用线段连接起来，就形成外六方。在中心画一个螺纹径圆即可。 六角螺母画法步骤： 1)画正六棱柱 先画俯视图，以2d为直径画图，并作为内接正六边形，然后画出正六棱柱的主视图和左视图。 2)画双曲线的投影 制造六角螺母时，常做出30°倒角，使六个棱面与圆锥面相交，因而在正六棱柱的侧面形成双曲线形状的截交线。作图时为了简便，可用圆弧代替双曲线。 主视图中，作半径为1.5d的圆弧，且与上底中点相切，小圆弧的半径r由作图决定，并作30°倒角与小圆弧相切。 左视图中，以d为半径作圆弧与上底相切。 3)画螺纹的大径和小径(小径一般取0.85d)，见下图所示。 垫圈的比例画法如图下图所示。 六角头螺栓头部的画法除厚度不同外，其余和螺母画法相同 , 见下图所示。
最近的六解螺母CAD画法如图
六角螺母规格表六角螺母规格表是行内人士必须了解的重要数据，六角螺母应用广泛，起连接紧固件的作用。网络上六角螺母规格表大多不完整，中华标准件网为大家汇总六角螺母规格表详解，以供参考。 作为一种标准件，六角螺母就应当有自己的通用规格。六角螺母规格表包含了六角螺母的公称尺寸等信息，一起来学习吧! 六角螺母规格表 GB/T90-1985 紧固件验收检查,标志与包装(EQV ISO3269:1984) GB/T196-1981 普通螺纹,基本尺寸(直径1~600mm) GB/T197-1981 普通螺纹,公差与配合(直径1~355mm) GB/T1237-2000 紧固件标记方法(EQV ISO 8991:1986) GB/T3098.2-2000 紧固件机械性能 螺母,粗牙螺纹(IDT ISO 898.2:1992) GB/T3103.1-1982(1988年确认) 紧固件公差 螺栓,螺钉和螺母(EQV ISO4759-1:1978) GB/T5267-1985 螺纹紧固件电镀层 GB/T5276-1985 紧固件 螺栓,螺钉,螺柱及螺母 尺寸代号和标注(EQC ISO 225:1983) GB/T5779.2-2000 紧固件表面缺陷 螺母(IDT ISO 6157.2:1995) GB/T6170-2000 L型六角螺母(EQV ISO 4032:1999) GB/T6938-1997 紧固件 螺栓,螺钉,螺柱和螺母 通用技术条件(IDT ISO8992:1996) ISO10683:2000 紧固件 非电解锌粉覆盖层 六角螺母规格重量表 | d | S | H | D | 每1000个钢螺母的近似重(公斤) |
| 公称尺寸 | 允差 | 公称尺寸 | 允差 |
| 粗制 | 半精制 |
| 6 | 10 | -0.36 | 5 | ±0.48 | ±0.38 | 11.5 | 2.317 |
| 8 | 14 | -0.43 | 6 | 16.2 | 5.674 |
| 10 | 17 | -0.52 | 8 | ±0.58 | ±0.45 | 19.6 | 10.99 |
| 12 | 19 | 10 | 21.9 | 16.32 |
| (14) | 22 | 11 | ±0.70 | ±0.55 | 25.4 | 25.28 |
| 16 | 24 | 13 | 27.7 | 34.12 |
| (18) | 27 | 14 | 31.2 | 44.19 |
| 20 | 30 | 16 | 34.6 | 61.91 |
| (22) | 32 | -1.00 | 18 | 36.9 | 75.94 |
| 24 | 36 | 19 | ±1.00 | ±0.65 | 41.6 | 111.90 |
| (27) | 41 | 22 | 47.3 | 168.00 |
| 30 | 46 | 24 | 53.1 | 234.20 |
| 36 | 55 | -1.20 | 28 | 63.5 | 370.90 |
| 42 | 65 | 32 | ±1.50 | ±0.80 | 75.5 | 598.60 |
| 48 | 75 | 38 | 86.5 | 957.30 |
