螺母高速冷镦一次成型装置

简介

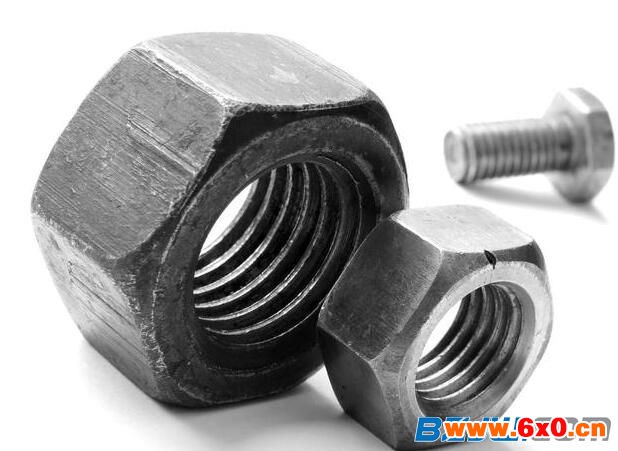

螺帽也叫做螺母,一般螺帽有很多种类,有六角螺帽,有圆螺帽,方型螺帽等等。冷镦利用模具在常温下对金属棒料镦粗成形的锻造方法。

机械基础零部件技术:螺母高速冷镦一次成型装置

通常用来制造螺钉、螺栓、铆钉等的头部。可以减少或代替切削加工。目前,机械电器产品作为生活家居设备已经非常普及,活动螺帽是机械电器中应用比较广泛的一种螺帽。现有的活动螺帽都是用热镦或冷镦成凸缘胚料经车床加工成,中间需要对活动螺帽进行转存摆放及多次固定,操作工序繁琐,且极易产生加工误差。

机械基础零部件技术:螺母高速冷镦一次成型装置

螺母高速冷镦一次成型装置

机械基础零部件技术:螺母高速冷镦一次成型装置

括前冲成型模1、缓冲弹簧2、调节座3、内孔成型冲模4、内孔成型冲模套5、成型冲模垫6、顶针7、弹簧8、螺钉9,前冲成型模1套设在调节座3顶部,前冲成型模1套和调节座3之间设置有缓冲弹簧2,调节座3内套设有内孔成型冲模4,内孔成型冲模4底部套设在内孔成型冲模套5内,内孔成型冲模套5底部设置有成型冲模垫6,顶针7套设在成型冲模垫6内,顶针7底部设置有弹簧8,弹簧8底部设置有螺钉9,前冲成型模1、调节座3、内孔成型冲模4、内孔成型冲模套5、成型冲模垫6、顶针7、螺钉9的竖直中心线位于同一直线上,前冲成型模1内设置有冲模凹槽10,冲模凹槽10竖直向下设置,内孔成型冲模套5设在冲模凹槽10内,缓冲弹簧2的数量有多个,缓冲弹簧2均匀环绕设置在前冲成型模1和调节座3的边缘之间,前冲成型模1和调节座3上均设置有缓冲弹簧2限位槽,内孔成型冲模套5、成型冲模垫6、顶针7、弹簧8、螺钉9均设置在调节座3内,调节座3内设置有与内孔成型冲模套5、成型冲模垫6、内孔成型冲模4一一对应的限位凹槽,弹簧8和螺钉9固定设置在成型冲模垫6内。

机械基础零部件技术:螺母高速冷镦一次成型装置

工作过程:

通过将前冲成型模1、缓冲弹簧2、调节座3、内孔成型冲模4、内孔成型冲模套5、成型冲模垫6、顶针7、弹簧8、螺钉9结合在一起,经过实验优化,能够使活动螺帽在冷镦成凸缘胚料的过程中,直接冷镦出合适的异形面,免去了车床再加工的麻烦,同时冷镦出的活动螺帽强度大大提升,操作方便,生产效率高。
