U型螺栓
别号 | U形螺栓 |
英文名字 | U型螺栓 |
中国 | U型螺丝 |
JIS | |
*这里的别名,英文,中文名称都是通用名称,但请注意,它可能会以不同的方式使用。 |
U型螺栓伏特点
U型螺栓的两端采用螺纹,U形螺栓为其名称。 U型螺栓是一定要使用螺母旋转,对螺栓本身到其他螺栓进行了总结,我们会以这样的方式得出结论,接近从对面。 |
|
U形螺栓确定由构件(管道)的直径中使用的尺寸所使用的公称直径的大小决定了U形螺栓的厚度。此外,其他螺钉是“公称直径(米)×标称长度(L)”来表示的大小从尺寸选择U形螺栓标称直径和(m)确定的大小。 |
U型螺栓的使用
建筑外墙 | U型螺栓主要用于固定管道(管道)等。因此,需要固定在U形螺栓体以外的其他构件或螺母。在墙上安装时有时会将其固定在固定在墙壁上的支架等上,如左图所示。 此外,U形螺栓或放于弹簧垫圈,并根据部件的另一侧并用于该目的的垫圈之间,它也有必要进行松动和措施或螺母的两个使用双螺母。 |
由于管道(管道)通常在室外使用,因此也可以使用不锈钢作为U形圈以防止生锈。 可能很少有人购买U螺栓供个人使用。但是,在个人环境中,你可以在许多地方找到这种U-volt。由于材料和表面处理因使用的环境而异,让我们看看您是否感兴趣。 | 停车场围栏 |

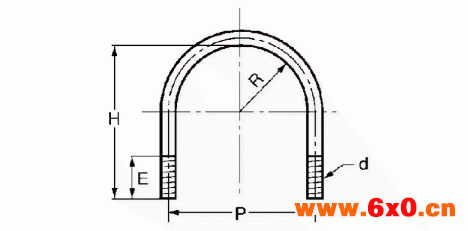

U型螺栓代表性标准的尺寸(尺寸)
召唤螺丝 | 钢管外径 | [R | M6 | M8 | M10 | |||||||
标称尺寸 | P | ^ h | ? | P | ^ h | ? | P | ^ h | ? | |||
对于8 A / 4 | 13.2 | 7.5 | 21 | 27 | 15 | |||||||
对于10 A / 8 | 16.7 | 9.5 | 25 | 33 | 18 | 27 | 38 | 24 | 28 | 43 | 28 | |
15 A / 2 | 21.2 | 12 | 29.5 | 36 | 18 | 31 | 42 | 24 | 34 | 46 | 三十 | |
对于20A3 / 4 | 27.2 | 15 | 34 | 42 | 18 | 37 | 48 | 24 | 40 | 51 | 三十 | |
适用于25 A 1“ | 34.0 | 18 | 41 | 49 | 25 | 44 | 54 | 25 | 46 | 59 | 三十 | |
32 A 1“表示1/4 | 42.7 | 23 | 50.5 | 57 | 25 | 52 | 62 | 三十 | 56 | 68 | 三十 | |
对于40 A 1“1/2 | 48.6 | 26 | 57 | 68 | 25 | 59 | 67 | 三十 | 62 | 74 | 三十 | |
适用于50 A 2“ | 60.5 | 32 | 70 | 80 | 三十 | 72 | 80 | 三十 | 74 | 85 | 三十 | |
65 A 2“为1/2 | 76.3 | 40 | 84 | 96 | 三十 | 86 | 96 | 三十 | 88 | 107 | 35 | |
适用于80 A 3“ | 89.1 | 46 | 97 | 107 | 三十 | 99 | 109.5 | 三十 | 101 | 117 | 35 | |
90 A 3“为1/2 | 101.6 | 52 | 115 | 132 | 35 | |||||||
对于100A4“ | 114.3 | 59 | 126 | 145 | 35 | |||||||
适用于125 A 5“ | 139.8 | 72 | 152 | 175 | 40 | |||||||
适用于150 A 6“ | 165.2 | 85 | 180 | 200 | 40 | |||||||
单位:mm |
召唤螺丝 | 钢管外径 | [R | M12 | M16 | M20 | |||||||
标称尺寸 | P | ^ h | ? | P | ^ h | ? | P | ^ h | ? | |||
适用于25 A 1“ | 34.0 | 18 | 48 | 68 | 35 | |||||||
32 A 1“表示1/4 | 42.7 | 23 | 57 | 70 | 35 | |||||||
对于40 A 1“1/2 | 48.6 | 26 | 63 | 81 | 35 | |||||||
适用于50 A 2“ | 60.5 | 32 | 76 | 90 | 35 | |||||||
65 A 2“为1/2 | 76.3 | 40 | 90 | 107 | 45 | |||||||
适用于80 A 3“ | 89.1 | 46 | 103 | 119 | 45 | |||||||
90 A 3“为1/2 | 101.6 | 52 | 116 | 131 | 45 | |||||||
1/2 A 3“为1/2 | 114.3 | 59 | 129 | 150 | 45 | 134 | 151 | 60 | ||||
适用于125 A 5“ | 139.8 | 72 | 154 | 175 | 45 | 160 | 175 | 60 | ||||
适用于150 A 6“ | 165.2 | 85 | 182 | 200 | 45 | 186 | 202 | 60 | 189 | 205 | 79 | |
适用于200 A 8“ | 216.3 | 111 | 232 | 252 | 45 | 236 | 254 | 60 | 239 | 263 | 70 | |
适用于250 A 10“ | 267.4 | 137 | 282 | 307 | 50 | 286 | 308 | 60 | 289 | 315 | 70 | |
适用于300 A 12“ | 318.5 | 162 | 332 | 380 | 50 | 341 | 368 | 70 | 344 | 371 | 80 | |
适用于350 A 14“ | 355.6 | 181 | 376 | 401 | 70 | 377 | 403 | 80 | ||||
适用于400 A 16“ | 406.4 | 207 | 426 | 454 | 60 | 429 | 455 | 80 | ||||
适用于450 A 18“ | 457.2 | 233 | 478 | 508 | 75 | 481 | 507 | 80 | ||||
对于500 A 20“ | 508.0 | 259 | 529 | 560 | 80 | 532 | 560 | 80 | ||||
单位:mm |
*除了上述尺寸外,还有一些通常分布的东西。
当代表常见的一般产品U形螺栓“材料”,“表面处理”来表示通常由“螺纹类型”,“的螺纹部的公称直径”(例如,“斯登面团U形螺栓M8×20A”来表示的情况下的,该材料“不锈钢”,表面处理“无(布)”将成为U型螺栓“” M8“)中的“所述的螺纹部的公称直径的20A3 / 4”。
