盘头螺钉
别号 | 盘头螺钉,Nave螺钉 |
英文名字 | 盘头(机)螺杆 |
中国 | 长头螺钉 |
JIS | JIS B 1111 |
*这里,别名,英文名称,中文名称都是通用名称,但请注意,它可能会以不同的方式使用。 |
盘头螺钉的特点
|
|
Nabe小螺钉是目前最常用的小螺钉,其特征是头部形状像锅一样倒置。可以毫不夸张地说,它的名字识别和使用频率也是螺丝的同义词(右边是+)。 |
| 头部的角部是圆形的,现在它是十字形孔(+)类型,几乎用十字螺丝刀拧紧。 与沉头螺钉相比,它牢固地与螺丝刀啮合,因此可以强力拧紧。 |
使用盘头螺钉
在汽车的引擎盖 | 特别是没有固定的应用,但相反,使用范围非常广泛,价格通常最便宜(因为它随着数量和条件而变化,因此不是绝对的)。 如果在购买机器螺钉时有任何头部形状,可以推荐使用这种小螺钉。 |
有些东西是小螺钉本身的尺寸(公称直径)仅约8毫米,主要用于紧固小零件。最近,本发明并不局限于平移小螺钉,但相对于先前在机器和产品的外部使用小螺钉本身已经减小,已经被使用的许多仍然盘头螺钉直接是不可见的部分。 如果你搜索你的房子,你一定能找到这个螺丝。 | 在家用电器 |

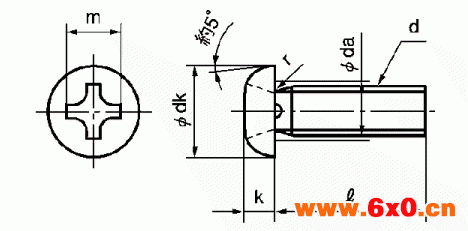

盘头螺钉代表性标准的尺寸(尺寸)
螺杆公称直径(d) | M2 | M2.3 | M2.5 | M2.6 | M3 | M4 | M5 | M6 | M8 |
头部直径(Φdk) | 3.5 | 4 | 4.5 | 4.5 | 5.5 | 7 | 9 | 10.5 | 14.0 |
头高(k) | 1.3 | 1.5 | 1.7 | 1.7 | 2.0 | 2.6 | 3.3 | 3.9 | 5.2 |
标称长度(l) | 4-20 | 4-20 | 5-30 | 5-30 | 5-40 | 6-50 | 8-50 | 8-60 | 10-60 |
单位(mm) |
如果表示的是,“材料”,“表面处理”,“螺纹类型”,“螺杆(螺杆直径)的标称直径”表示正常的一般文章螺丝时ד标称长度(L上图的长度)”我频繁(例如,在的情况下,“铁 - 镍锅3×6”,该材料“铁”,所述表面处理“镀镍”的“平头螺钉”标称直径“M3”标称长度“6毫米”,成为所述马苏)。
盘头螺钉
材料/表面处理 | 样 |
不锈钢/面料 | 盘头螺钉M2至M10 |
机械螺钉(半螺钉(螺纹部分50 M 3至M 8 | |
铁/三价白色 | 盘头螺钉M2至M12 |
盘头螺钉(半螺钉(螺钉部件50 M 2.6至M 8 | |
盘头螺钉(半螺钉(螺钉部分100 M6 | |
铁/镍 | 盘头螺钉M2至M10 |
机械螺钉(半螺钉(螺纹部分50 M 3至M 8 |
