蝴蝶螺母
别号 | 蝴蝶螺母,翼形螺母 |
英文名字 | 翼形螺母 |
中国 | 蝴蝶形螺旋线程 |
JIS | JIS B 1185 |
*这里的别名,英文,中文名称都是通用名称,但请注意,它可能会以不同的方式使用。 |
翼形螺母的特点
| 翼形螺母是一种螺母,可以在不使用工具的情况下用手拧紧或松开。手柄的一部分看起来像一个翅膀,在英语中它被称为“翼形螺母”。 |
压制,压制,压铸等各种制造方法,但蝶形螺母也有多种。每种制造方法的形状略有不同,但基本上应用不会改变。 虽然这里的蝶形螺母有一个母螺母形状,但除此之外还有一个带有外螺纹形状的螺钉,称为蝶形螺栓。 |
蝴蝶螺母的类型
有1至4种标准翼形螺母。除了种经常在由JIS或类似的,定义的或由“高形式”,“低形式区分的内容R”,“H”,在翼的尺寸“由螺纹部分的长度,以区别于”事实上实际上有这么多种。 其中,两种翼形螺母和一种类型相对分布,相反,四种翼形螺母几乎不循环。(因为有各种各样的元素,包括下表,所以不能说绝对)
*压铸···通过在模具上施加压力和成型产品来形成熔融金属的制造方法。*也称为铸造*压制加工......通过用金属模具将板状材料夹在由凸凹构成的模具之间来加工和制造材料的加工方法。 |
使用翼形螺母
钹架(仪器) | 从特性可以看出,翼形螺母用于经常用手连接或拆卸的地方。 翼形螺母优先考虑用手将其拆下,而不是强力拧紧。因此,您可以说翼形螺母不适合您想要强力修复的地方。 |
至于翼形螺母,如右图所示,有些东西主要用于金属零件等。在这种情况下,也有许多分离,当你卸下翼形螺母时也很容易丢失。取下后,您可以将其固定在外螺纹上以防止丢失。 此外,需要小心,因为根据手工紧固的性质,翼形螺母很容易拧得过紧。 | 折叠标志 |

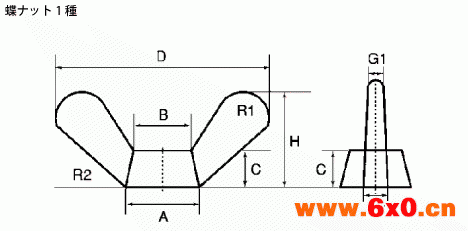

翼形螺母代表性标准的尺寸(尺寸)
螺杆公称直径(d) | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
翼宽(D) | 16.0 | 20.0 | 25.0 | 32.0 | 40.0 | 50.0 | 60.0 |
翼高(H) | 8 | 10.0 | 12.0 | 16.0 | 20.0 | 25.0 | 30.0 |
座椅直径(A) | 5 | 7 | 8.5 | 10.5 | 14.0 | 18.0 | 22.0 |
单位(mm) |

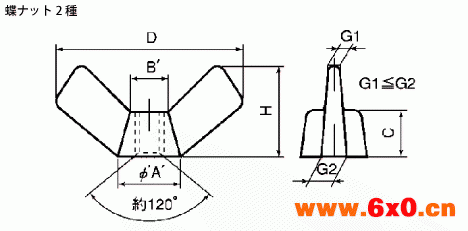

*以下尺寸是R型的尺寸(某些部件与JIS尺寸不同)。
螺杆公称直径(d) | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
翼宽(D) | 17.0 | 21.0 | 21.0 | 27.0 | 31.0 | 36.0 | 48.0 |
翼高(H) | 9 | 11.0 | 11.0 | 13.0 | 16.0 | 18.0 | 22.0 |
座椅直径(A) | 7.5 | 10.0 | 10.0 | 12.5 | 14.0 | 16.5 | 22.0 |
单位(mm) |

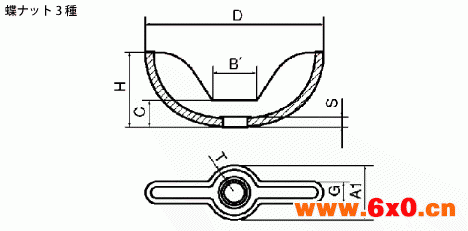

螺杆公称直径(d) | M3 | M4 | M5 | M6 | M8 | M10 |
翼宽(D) | 16.0 | 19.0 | 22.0 | 25.0 | 28.0 | 35.0 |
翼高(H) | 6.5 | 8.5 | 9 | 9.5 | 11.0 | 12.0 |
座椅直径(A) | 10.0 | 12.0 | 13.0 | 15.0 | 17.0 | 20.0 |
螺丝部分长度(S)高形状 | 3.5 | 4 | 4.5 | 5 | 6 | 7 |
螺丝部分长度(S)低形状 | 1.4 | 1.6 | 1.8 | 2.4 | 3.1 | 3.8 |
单位(mm) |
当表达一般货物的正常蝶形螺母说通常用在“材料”,“表面处理”,“和种类蝶型螺母(模型)的”,“的螺纹部的公称直径表示”(例如,“不锈钢织物蝴蝶螺母2的情况下(R)M5的“将所述材料”不锈钢“表面处理”无(布),‘“M5“)’标称翼形螺母2(R)的直径”。
