内六角螺栓(帽螺栓)
| 别号 | 有头螺钉,内六角螺栓 |
| 英文名字 | Inner six angle bolt |
| 中国内六角螺栓 | 内六角螺栓 |
| JIS | JIS B 1176 |
 | *这里的别名,英文,中文名称都是通用名称,但请注意,它可能会以不同的方式使用。 |
内六角螺栓(帽螺栓)的特点
| | 内六角螺栓(帽螺栓)是一个六角形螺栓在圆柱形头部开口的螺栓,使用六角扳手是拧紧的最大特征。 也称为帽螺钉或套筒螺钉,名称为“内六角螺栓”或“帽螺栓”,如果没有指定,表面处理常见黑色染色(左图是面团不锈钢)我)。 |
| 由于六角扳手只能使用内六角螺栓(帽螺栓)尺寸的完美尺寸,因此可以在不破坏螺栓的情况下进行强力拧紧。小心,如果施加过大的力,可能会导致六角扳手断裂。 此外,内六角圆柱头螺钉(帽螺栓)的特征还在于,与六角螺栓相比,螺钉部分的公称直径小的许多标准零件也是分布的。 如果标称长度作为六角螺栓等标准产品,则需要小心,因为有半个螺钉和全螺钉。 | |
内六角圆柱头螺钉(帽螺栓)的标称直径和要使用的六角扳手标准
| 螺纹公称直径 | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
| 用扳手 | 1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 五 | 6 | 8 | 10 |
| 螺纹公称直径 | M14 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 |
| 用扳手 | 12 | 14 | 17 | 19 | 22 | 27 | 32 | 36 | 41 | 46 |
使用内六角螺栓(帽螺栓)
 在电梯里面 | 内六角圆柱头螺钉(帽螺栓)由于节省空间和高紧固力而具有装置小型化的优点而被广泛使用。最近,它不仅在机器和电气部件内部而且在外部也变得流行。 内六角螺钉(帽螺栓)在此处作为螺栓处理,但在许多情况下,它们不使用螺母组装。 |
| 用于拧紧六角螺栓的扳手或扳手需要很大的空间,但六角扳手不需要空间。 因此,通过使用内六角螺栓(帽螺栓),可以在狭窄的空间内工作并使机器小型化。由于它们的外观,还有一些由于设计原因而使用的情况。 | |

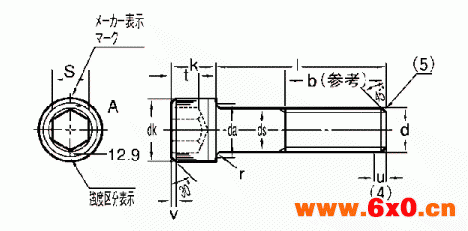

内六角螺钉(帽螺栓)代表性标准的尺寸(尺寸)
| 螺杆公称直径(d) | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 |
| 圆柱部分直径(φds) | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | 6.00 | 8.00 |
| 头部直径(φdk) | 3.80 | 4.50 | 5.50 | 7.00 | 8.50 | 10.00 | 13.00 |
| 头高(k) | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | 6.00 | 8.00 |
| 标称宽度呼叫(S) | 1.5 | 2 | 2.5 | 3 | 4 | 五 | 6 |
| 标称长度(l) | 3-20 | 4-25 | 5-30 | 6-40 | 8-50 | 10-60 | 12-80 |
| 单位(mm) | |||||||
| 螺杆公称直径(d) | M10 | M12 | M16 | M20 | M24 | M30 | M36 |
| 圆柱部分直径(φds) | 10.00 | 12.00 | 16.00 | 20.00 | 24.00 | 30.00 | 36.00 |
| 头部直径(φdk) | 16.00 | 18.00 | 24.00 | 30.00 | 36.00 | 45.00 | 54.00 |
| 头高(k) | 10.00 | 12.00 | 16.00 | 20.00 | 24.00 | 30.00 | 36.00 |
| 标称宽度呼叫(S) | 8 | 10 | 14 | 17 | 19 | 22 | 27 |
| 标称长度(l) | 16-100 | 20 - 120 | 25-160 | 30-200 | 40-200 | 45-200 | 55-200 |
| 单位(mm) | |||||||
*除了上述尺寸外,还有一些通常分布的东西。
它说,通常在“材料”表示,“表面处理”,“种类的螺钉的”,“公称直径的螺纹部的”ד标称长度”当您通常表达内六角头螺栓的一般产品(盖螺栓) (例如:如果“斯登织物盖螺栓10×20”,该材料“不锈钢”,表面处理“不(织物)”标称直径“盖螺栓”(螺杆直径)“M10”,公称长度(在图上L长度)“20毫米”,将是)。
