吊环螺栓:
| 别号 | 吊环螺栓螺栓 |
| 英文名字 | Hoisting bolt |
| 中国 | 吊环螺栓 |
| JIS | JIS B 1168 |
 | *此处英文和中文名称都是通用名称,但请注意,它们的使用方法可能不同。 |
吊环螺栓功能
| 吊环螺栓是头部有环的螺栓。确保保证负载,以使该环的一部分不会断裂并且环不会变形。 虽然其他螺栓使用特殊工具进行紧固,但是通过在该环部件中插入杆来安装吊环螺栓。 | |
 吊环螺栓(脚长) | 此外,吊环螺栓是(两种一般的螺纹部的,被称为一英尺长度在除了一般的产品较长的有眼螺栓)其他螺栓和不具有非常类以的差螺纹部分的标称长度。 这不是一个它是眼螺栓的螺纹部分的目的缔结像任何其他螺栓一构件,这是因为它是固定的下方的构件,以便将金属丝或链钩到该环的部分的目的。 |
使用吊环螺栓
 户外围栏 | |
| 作为吊环螺栓的一种应用,吊钩和绳索等可以悬挂并提升在孔部分上。 最常见的用途是将吊环螺栓安装在设备的顶部表面上,这些吊环螺栓不能被诸如套管的人手抬起并从上方抬起。 | |
| 另外,也可以安装在构件侧,将链条等连接到吊环螺栓(右图)。在这种情况下,吊环螺栓不是用于悬挂物体,而是用于连接链条等。因此我们不必担心保证负载。 我认为很少有人曾经单独购买过吊环螺栓,但实际上它被用于各个地方,例如城市。 | |

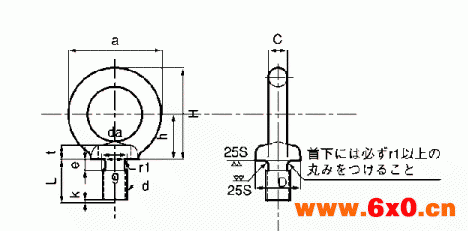

典型吊环螺栓规格的尺寸(尺寸)
| 螺杆公称直径(d) | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 |
| 环的外径(a) | 32.6 | 41 | 50 | 60 | 72 | 90 | 110 | 133 |
| 环内径(da) | 20 | 25 | 三十 | 35 | 40 | 50 | 60 | 70 |
| 环高(H) | 33.3 | 41.5 | 51 | 60 | 71 | 90 | 110 | 131.5 |
| 标称长度(l) | 15 | 18 | 22 | 27 | 三十 | 38 | 45 | 55 |
| 使用的负载(垂直)kN | 0.785 | 1.47 | 2.16 | 4.41 | 6.18 | 9.23 | 14.7 | 22.6 |
| 单位(mm) | ||||||||
*除了上述尺寸外,还有一些通常分布的东西。
当以代表普通一般商品吊环螺栓“材料”,“表面处理”,可以说是有通常由“种类的螺钉”,“的螺纹部的公称直径为代表的”(例如,在的情况下“的不锈钢织物有眼螺栓M10”,材料“不锈钢”的“螺钉直径”(螺钉直径)“M10”),表面处理“无(织物)”“吊环螺栓”)。在选择脚长时,长度有类型,因此我将在“6 X 20”的20个部分中描述L尺寸。
吊环螺栓:
| 材料/表面处理 | 样 |
| 不锈钢/面料 | 吊环螺栓M5至M48 |
| 吊环螺栓(脚长)M6至M36 | |
| 铁/优衣库 | 吊环螺栓M6至M64 |
| 吊环螺栓(脚长)M8至M30 |
