弹簧垫圈(弹簧垫圈)

来源:网络  作者:网络转载   2019-10-09 阅读:498

弹簧垫圈(弹簧垫圈)

别号 弹簧垫圈,弹簧垫圈,弹簧座(在表示法的情况下,可以缩写为“SW”)
英文名字 Spring washer, spring lock washer
中国 弹簧垫圈
JIS JIS B 1251
弹簧垫圈

*这里的别名,英文,中文名称都是通用名称,但请注意,它可能会以不同的方式使用。

弹簧垫圈的特点

弹簧垫圈照片

弹簧垫圈呈扭曲形状,平垫圈的一部分破裂。通过这种扭曲,可以防止在松动时松动和脱落的效果。

它有时被称为弹簧垫圈。

尽管弹簧垫圈可以作为单个主体结合到螺钉中,但是它可以与平垫圈(垫圈)结合使用。

将平垫圈和弹簧垫圈组装在一起的顺序通常使垫圈成为构件侧。

平垫圈和弹簧垫圈

弹簧垫圈的类型

一般而言,弹簧垫圈的类型,具有最大循环量的弹簧垫圈被称为“弹簧垫圈2号”,并且如果说普通弹簧垫圈,则称为2号

除此之外,还有一点点材料。虽然它用于重载,但大多数常见的弹簧垫圈都是2号。

一个符号 适用的螺丝部件
一般用途 第2号 通用螺栓,小螺钉,螺母
对于重负荷 第3号 通用螺栓,螺母

弹簧垫圈的应用

弹簧垫圈照片1男性线程侧面使用示例

放置弹簧垫圈的目的是松动时“松动防止”和“松动防止”。通过插入弹簧垫圈,通过挖入螺钉头和螺母以及构件来获得锁定效果。

如果弹簧垫圈咬入构件中,则会自然伤害零件。因此,弹簧垫圈不会面对频繁重复拆卸和组装的地方。

也宽松交叉螺钉弹簧垫圈,压到摩擦力增加弹簧垫圈的斥力落入螺钉的防止效果和螺母不容易脱落。

虽然弹簧垫圈是停止松动的方法之一,但不一定不松弛,因此可能需要通过与其他方法相结合来增强效果。

弹簧垫圈照片2女性线程侧的使用示例

弹簧垫圈代表性标准的尺寸(尺寸)

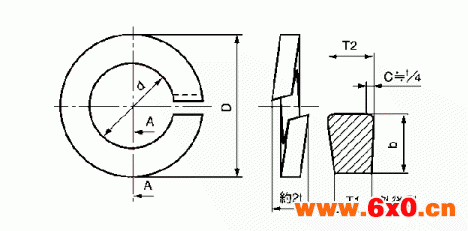

弹簧垫圈2号图的尺寸和形状*所示尺寸为弹簧垫圈(尺寸2号。大于此的产品也是分布式的。

标称直径 M2 M3 M4 M5 M6 M8
内径(d) 2.1 3.1 4.1 5.1 6.1 8.2
外径(D) 4.4 5.9 7.6 9.2 12.2 15.4
截面尺寸(b) 0.9 1.1 1.4 1.7 2.7 3.2
厚度(t) 0.5 0.7 1.0 1.3 1.5 2.0
单位(mm)
标称直径 M10 M12 M14 M16 M18 M20
内径(d) 10.2 12.2 14.2 16.2 18.2 20.2
外径(D) 18.4 21.5 24.5 28.0 31.0 33.8
截面尺寸(b) 3.7 4.2 4.7 5.2 5.7 6.1
厚度(t) 2.5 3.0 3.5 4 4.6 5.1
单位(mm)

当常表示弹簧垫圈的标准产品可以说有通常由“材料”,“表面处理”,“一种弹簧垫圈(问题的数量,如果需要的话)”,“标称直径”(例如,“所表示不锈钢织物SWM 3“,材料”不锈钢“的公称直径”M3“,表面处理”无(织物)“”弹簧垫圈2“)。
