自攻螺栓

别号	1个自攻螺栓,A型自攻螺栓,1个自攻螺栓
英文名字	Self tapping screw type A
中国	螺栓
JIS	JIS B 1122
	*这里的别名,英文,中文名称都是通用名称,但请注意,它可能会以不同的方式使用。

自攻螺钉的一个特点

自攻螺栓通过螺钉直接固定在零件上,即使未在零件中切割内螺纹也可以固定。

自攻螺钉有除了一个两个或三个种类和类型,但一个主要是在木材和薄钢板(厚1.2mm或更少的推荐),硬板石棉的情况下,使用部件。

一种类型的自攻螺钉具有尖点,并且在轻敲1至3种类型中,最佳螺距(螺纹间隔和螺纹间隔)是粗糙的。

攻丝螺纹1种尖头

而且,头部的形状具有各种形状,例如头螺钉,沉头,桁架头,装订头,圆头等,与小螺钉一样,但最常用的是以下三种类型。

中殿头	弗拉特	桁架头

最常用的头部形状	完全嵌入碟形头部。有必要处理准备好的孔以嵌入头部	适用于头部直径大于头部并且紧固需要更强的情况

也可以使用一种类型的自攻螺钉代替木螺钉(翼形螺钉)(不能使用木螺钉代替自攻螺钉)。

使用1种自攻螺螺时的导孔

■使用1型自攻螺钉时的推荐导孔直径
板厚		0.4	0.6	0.8	1.0	1.2
一个电话	3	2.2	2.3	2.4	2.5	2.6
	3.5	2.5	2.6	2.7	2.8	2.9
	4	2.7	2.9	3.0	3.1	3.2
	4.5		3.3	3.4	3.5	3.6
	五		3.6	3.8	3.9	4
	6		4.5	4.7	4.8	4.9
单位(mm)

■打开预备孔以使用一种自攻螺栓的工作
顺序	过程(3仅适用于埋头孔和圆头)
	自攻螺钉在安装位置用冲头安装凹痕。通过附加该压痕,钻头的定位将更容易。
	将钻头放在用冲头连接压痕的位置,然后打开准备好的孔。(有关推荐的导向直径,请参阅表格)
	对于埋头自攻螺钉和圆形出钢口攻丝,使用与自攻螺钉头部直径相同的钻头,并挖一个孔以嵌入螺钉头部。这项工作被称为Sarazaburi(或菜),重要的是防止螺丝头弹出。
	用螺丝刀拧紧螺丝即可完成。

一种自攻螺栓的应用及作用

招牌(一个攻丝桁架)

普通人经常使用一种自攻螺钉来做自己动手的木匠以及小螺钉,并且还有许多家庭中心被处理。

靠近应用的木螺钉基本上仅用于木材,而这种类型的自攻螺钉也被广泛使用,因为如果它是薄的材料,它也用于阻止金属材料。

由于自攻螺钉头部所用的形状与小螺钉相同,因此在紧固后无法判断其外观是小螺钉还是自攻螺钉。

然而,这样当上构件的后侧的螺母不使抽头或者如果构件不能使用(作阴螺纹)的,已被使用了许多自攻螺钉的一个现实生活中的。

自攻螺钉1种应用2 (1攻丝攻丝)

自攻螺栓一种标准的典型尺寸(尺寸)

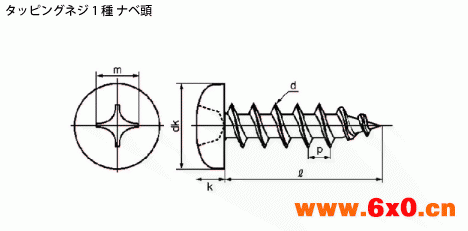

Nave头自攻螺钉1种(尺寸和尺寸)

螺杆公称直径(d)	2	2.3	2.5	2.6	3	3.5	4	4.5	五	6	8
头部直径(Φdk)	3.5	4	4.5	4.5	5.5	6	7	8	9	10.5	14.0
头高(k)	1.3	1.5	1.7	1.7	2.0	2.3	2.6	2.9	3.3	3.9	5.2
单位(mm)

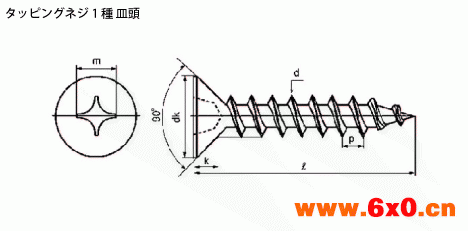

一个埋头自攻螺钉(尺寸和尺寸)

螺杆公称直径(d)	2	2.3	2.5	2.6	3	3.5	4	4.5	五	6	8
头部直径(Φdk)	4	4.6	5	5.2	6	7	8	9	10.0	12.0	16.0
头高(k)	1.20	1.35	1.45	1.50	1.75	2.00	2.30	2.55	2.80	3.40	4.40
单位(mm)

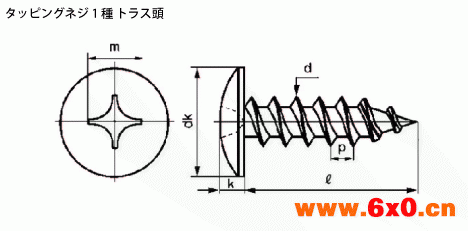

桁架头自攻螺钉1种(尺寸和尺寸)

螺杆公称直径(d)	2	2.3	2.5	2.6	3	3.5	4	4.5	五	6
头部直径(Φdk)	4.5	5.2	5.7	5.9	6.9	8.1	9.4	10.6	11.8	14.0
头高(k)	1.20	1.40	1.50	1.60	1.90	2.20	2.50	2.80	3.10	3.70
单位(mm)

*除了上述尺寸外,还有一些通常分布的东西。

当表示正常一般商品的自攻螺钉,所述经常由“材料”,“表面处理”,“螺纹类型”,“的螺纹部的公称直径”,“螺纹部分的长度”(例如,“斯登来表示如果面团攻丝一个4X10“材料”不锈钢“表面处理”不(织物)‘(螺杆直径)’的自攻螺钉的一个螺纹部分标称直径‘中的’M4“的长度上长度L(图中它将是“10”))。
