螺栓是应用于机械上的零配件之一,主要有螺母、圆柱形带螺纹构成,是一种紧固件。用来紧固两个带孔零件的连接,通过旋转方式来操作。市面上螺栓的规格还是很多的,有哪些比较常见呢?而螺栓又分为哪些种类呢?下面就随小编一起来看看吧。
一、螺栓的规格有哪些常用
螺栓的规格1、M10
直径×长度 | 不带螺母重量(克) | 带螺母重量(克) |
M10×30 | 29 | 40 |
M10×40 | 35 | 46 |
M10×50 | 41 | 52 |
M10×60 | 47 | 58 |
螺栓的规格2、M12
直径×长度 | 不带螺母重量(克) | 带螺母重量(克) |
M12×30 | 41 | 57 |
M12×40 | 49 | 65 |
M12×50 | 58 | 74 |
M12×60 | 67 | 83 |
M12×70 | 76 | 92 |
M12×80 | 85 | 101 |
螺栓的规格3、M20
直径×长度 | 不带螺母重量(克) | 带螺母重量(克) |
M20×100 | 304 | 366 |
M20×110 | 329 | 391 |
M20×120 | 354 | 416 |
M20×130 | 378 | 440 |
螺栓的规格4、M22
直径×长度 | 不带螺母重量(克) | 带螺母重量(克) |
M22×60 | 250 | 326 |
M22×70 | 280 | 356 |
M22×80 | 310 | 386 |
M22×90 | 339 | 415 |
M22×100 | 369 | 445 |
M22×110 | 399 | 475 |
M22×120 | 429 | 505 |
M22×130 | 459 | 535 |
M22×140 | 489 | 565 |
M22×150 | 519 | 595 |
M22×160 | 548 | 624 |
螺栓的规格5、M30
直径×长度 | 不带螺母重量(克) | 带螺母重量(克) |
M30×100 | 765 | 999 |
M30×110 | 820 | 1054 |
M30×120 | 875 | 1109 |
M30×130 | 931 | 1165 |
M30×140 | 986 | 1220 |
M30×150 | 1042 | 1276 |
M30×160 | 1098 | 1332 |
M30×170 | 1154 | 1388 |
M30×180 | 1210 | 1444 |
螺栓的规格6、M42
直径×长度 | 不带螺母重量(克) | 带螺母重量(克) |
M42×150 | 2223 | 2822 |
M42×160 | 2332 | 2931 |
M42×170 | 2441 | 3040 |
M42×180 | 2550 | 3149 |
M42×190 | 2659 | 3258 |
M42×200 | 2768 | 3367 |
M42×210 | 2877 | 3476 |
M42×220 | 2986 | 3585 |
M42×230 | 3095 | 3694 |
M42×240 | 3204 | 3803 |
M42×250 | 3313 | 3912 |
二、螺栓一般分为哪些种类
1、按头部形状分

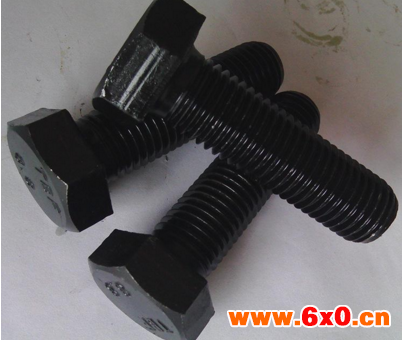

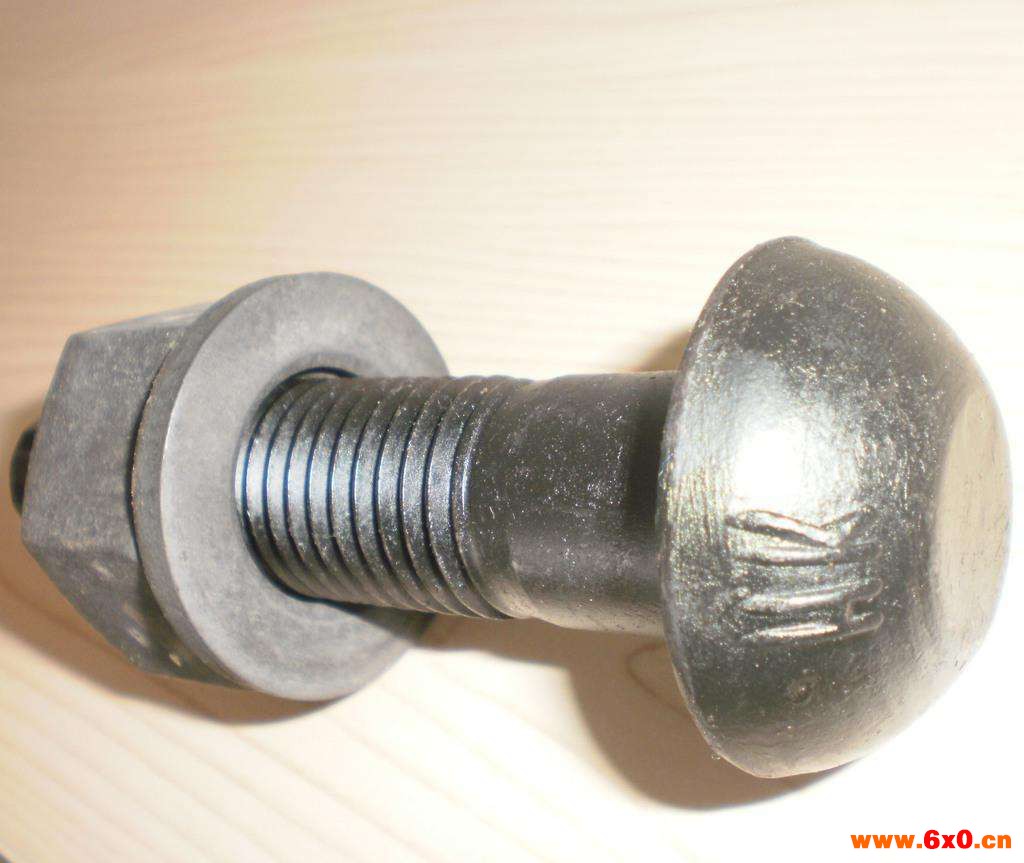

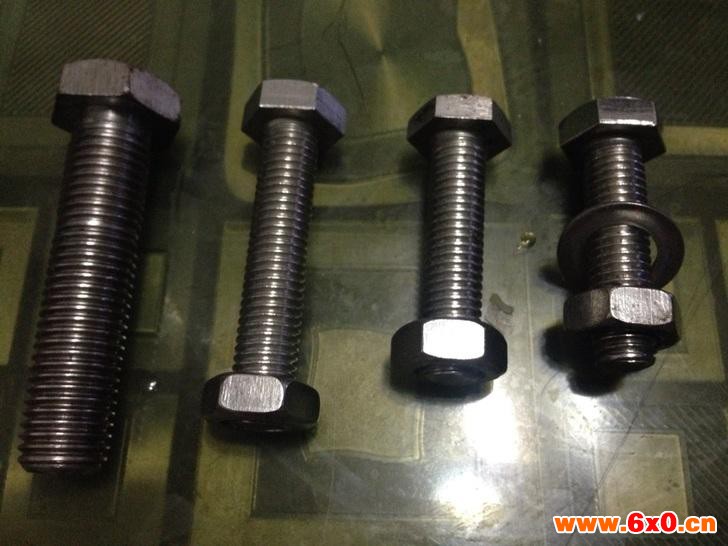

螺栓的头部形状也有很多,像六角头的、方形头的、圆头的以及沉头的等等,其中六角头是比较常见的。
2、按连接受力方式分
连接受力方式不同有不同的螺栓,主要分为普通螺栓和铰制孔用螺栓。
3、按螺纹的牙型分
螺栓螺纹主要有粗牙、细牙这两种。
4、按制作精度分
制作精度不同的螺栓主要分为A、B、C三级,A、B是精制螺栓,主要用于车床加工,一般性能等级为8.8.而C是粗制螺栓,性能等级仅有4.8级,多用于临时固定。
5、按性能等级分
螺栓性能等级有八个,即3.6、4.8、5.6、5.8、8.8、9.8、10.9以及12.9的,8.8级以上的都是低碳合金钢的高强度螺栓,而8.8级以下都是普通螺栓。
总结:以上就是关于螺栓的规格有哪些常用以及螺栓一般分为哪些种类的介绍,螺栓在生活中和工业中有着非常重要的作用和广泛的领域,螺栓在不同的地方要选择不同规格和种类的螺栓,希望小编给大家分享的内容能给大家带来一些参考
