B7螺栓

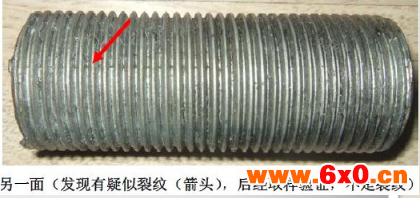

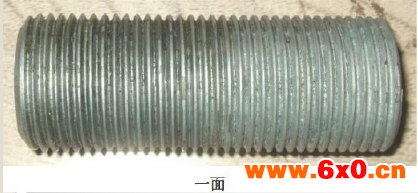

B7螺栓螺纹表面:

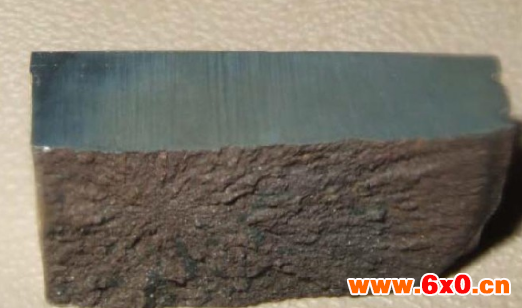

2、宏观分析B7螺栓断口:

端口未见宏观塑性变形,呈放射状芯部向四周扩展。初步分析,可能与芯部缺陷有关的脆性开裂。

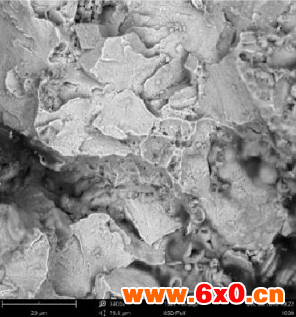

二、B7螺栓微观分析 1、B7微观分析 端口扫描电镜(sem)分析 芯部:

(螺栓芯部断裂位置,覆盖大量腐蚀产物)(局部氧化物脱落的位置可见脆性断裂特征)

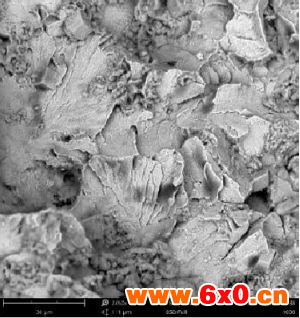

2、微观分析B7断裂面

(断裂面靠近螺纹断的脆性特征)

(断裂面靠近螺纹断的脆性特征)

3、微观分析 断口扫描电镜(sem)分析

B7螺栓断裂面:

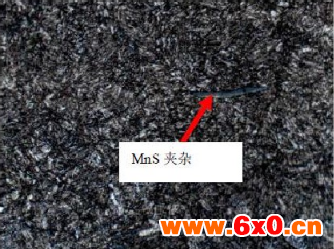

(金相式样端口附件在电镜下观察到的Mns夹杂)

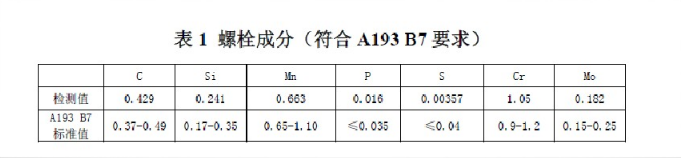

四、B7螺栓化学成分与硬度

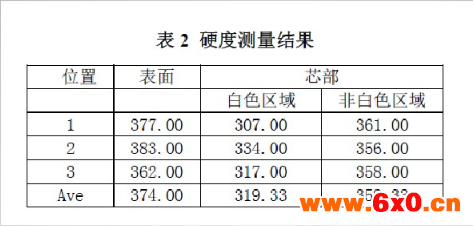

(A193 B7螺栓标准值为:321HB,不符合标准要求)

五、B7螺栓分析结果

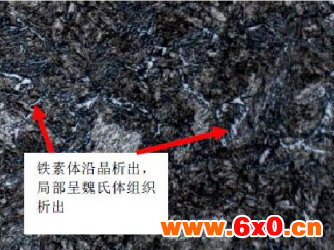

1、螺栓整个端口均为脆性断裂,断裂启于芯部(芯部可见明显的白色轧制条带。芯部启裂源可能是Mns夹杂,单因断开表面锈蚀严重,无法观察到启裂源。) 2、组织为索氏体+体素体+上贝氏体,局部呈魏氏体组织析出。芯部观察到白色带状组织偏析和MnS夹杂。 3、据了解,断裂为拧紧时发生,且断口表现为脆性特种,主要是由于调质处理不充分所致。 相关推举:
