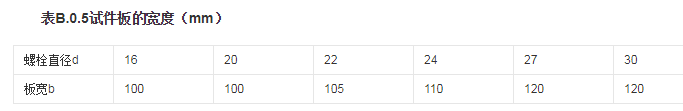

抗滑移系数检验用的试件应由制造厂加工,试件与所代表的钢结构构件应为同一材质、同批制作、采用同一摩擦面处理工艺和具有相同的表面状态,并应用同批同一性能等级的高强度螺栓连接副,在同一环境条件下存放。试件钢板的厚度t1、t2应根据钢结构工程中有代表性的板材厚度来确定,同时应考虑在摩擦面滑移之前,试件钢板的净载面始终处于弹性状态;宽度b可参照表B.0.5规定取值。L1应根据试验机夹具的要求确定。
试件板面应平整,无油污,孔和板的边缘无飞边、毛刺。试验方法试验用的试验机误差应在1%以内。 试验用的贴有电阻片的高强度螺栓、压力传感器和电阻应变仪应在试验前用试验机进行标定,其误差应在2%以内。 试件的组装顺序应符合下列规定: 先将冲钉打入试件孔定位,然后逐个换成装有压力传感器或贴有电阻片的高强度螺栓,或换成同批经预拉力复验的扭剪型高强度螺栓。 紧固高强度螺栓应分初柠、终拧。初拧应达到螺栓预拉力标准值的50%左右。终拧后,螺栓预拉力应符合下列规定: 1) 对装有压力传感器或贴有电的高强度螺栓,采用电阻应变仪实测控制试件每个螺栓的预拉力值在0.95P-1.05 P(P为高强度螺栓设计预拉力值)之间; 2) 不进行实测时,扭剪型高强度螺栓的预拉力(紧固轴力)可按同批复验预拉力的平均值取用。 试件应在其侧面画出观察滑移的直线。 将组装好的试件置于拉力试验机上,试件的轴线应与试验机夹具中心严格对中。 加荷时,应先加10%的抗滑移设计荷载值,停1min后,再平稳加荷,加荷速度为3-5kN/s。直拉至滑移破坏,测得滑移荷载 。 在试验中当发生以下情况之一时,所对应的荷载可定为件的滑移荷载: 1) 试验机发生回针现象; 2) 试件侧面画线发生错动; 3) X-Y记录仪上变形曲线发生突变; 4) 试件突然发生“嘣”的响声。 抗滑移系数,应根据试验所测得的滑移荷载 和螺栓预拉力P的实测值,按下式计算,宜取小数点二位有效数字。
式中:Nv——由试验测得的滑移荷载(KN);nf ——摩擦面面数取nf=2;∑Pi——试件滑移一侧高强度螺栓预拉力实测值(或同批螺栓连接副的预拉力平均值)之和(取三位有效数)(KN) ;m——试件一侧螺栓数量,取m=2 。
