膨胀螺栓介绍

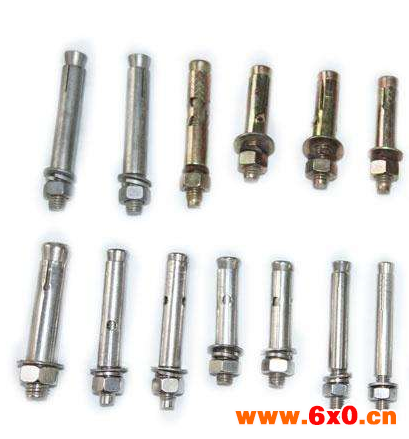

(温州紧固件-膨胀螺栓)
膨胀螺栓,是将管路支/吊/托架或设备固定在墙上、楼板上、柱上所用的一种特殊螺纹连接件。碳钢螺栓的等级分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。 小数点前后的数字分别表示螺栓材料的公称抗拉强度和屈强比,例如:标记8.8级螺栓表示材料的抗拉强度达到800MPa,屈强比为0.8即其屈服强度达到800x0.8=640MPa。 膨胀螺栓有哪些材料 膨胀螺栓的等级分为45、50、60、70、80; 材料主要分奥氏体A1、A2、A4; 马氏体和铁素体C1、C2、C4; 其表示方法例如A2-70; “--”前后分别表示螺栓材料和强度等级. (1)螺栓材料 常用材料:Q215、Q235、25和45号钢,对于重要的或特殊用途的螺纹联接件,可选用15Cr,20Cr,40Cr,15MnVB,30CrMrSi等机械性能较高的合金钢。 (2)许用应力 螺纹联接件的许用应力与载荷性质(静、变载荷) 、联接是否拧紧,预紧力是否需要控制以及螺纹联接件的材料、结构尺寸等因素有关 膨胀螺栓分类 不锈钢螺栓的等级分为45、50、60、70、80,材料主要分奥氏体A1、A2、A4,马氏体和铁素体C1、C2、C4,其表示方法例如A2-70,“--”前后分别表示螺栓材料和强度等级。 膨胀螺栓构成 膨胀螺栓由沉头螺栓、胀管、平垫圈、弹簧垫和六角螺母组成。 膨胀螺栓如何使用 膨胀螺栓使用时,须先用冲击电钻(锤)在固定体上钻出相应尺寸的孔,再把螺栓、胀管装入孔中,旋紧螺母即可使螺栓、胀管、安装件与固定体之间胀紧成为一体。 拧紧以后会膨胀的,螺栓尾部有一个大头,螺栓外面套一个比螺栓直径稍大的圆管子,尾部那部分有几道开口,当螺栓拧紧以后,大头的尾部就被带到开口的管子里面,把管子冲大,达到膨胀的目的,进而把螺栓固定在地面或墙壁上,达到生根的目的。 膨胀螺栓使用原理 膨胀螺栓之固定原理:膨胀螺丝之固定乃是利用挈形斜度来促使膨胀产生摩擦握裹力,达到固定效果。螺钉一头是螺纹,一头有椎度。外面包一钢皮,铁皮圆筒一半有若干切口,把它们一起塞进墙上打好的洞里,然后锁螺母,螺母把螺钉往外拉,将椎度拉入钢皮圆筒,钢皮圆筒被涨开,于是紧紧固定在墙上,一般用于防护栏、雨蓬、空调等在水泥、砖等材料上的紧固。但它的固定并不十分可靠,如果载荷有较大震动,可能发生松脱,因此不推荐用于安装吊扇等。膨胀螺栓的原理是把膨胀螺栓打到地面或墙面上的孔中后,用扳手拧紧膨胀螺栓上的螺母,螺栓往外走,而外面的金属套却不动,于是,螺栓底下的大头就把金属套涨开,使其涨满整个孔,此时,膨胀螺栓就抽不出来了。膨胀螺栓等级
(温州紧固件-膨胀螺栓类别)
性能等级4.6级的膨胀螺栓,其含义是: 1、膨胀螺栓材质公称抗拉强度达400MPa级; 2、膨胀螺栓材质的屈强比值为0.6; 3、膨胀螺栓材质的公称屈服强度达400×0.6=240MPa级 膨胀螺栓性能等级的含义是国际通用的标准,相同性能等级的膨胀螺栓,不管其材料和产地的区别,其性能是相同的,设计上只选用性能等级即可。 膨胀螺栓施工注意事项 1、打孔深度:最好还是比膨胀管的长度深5毫米左右 2 、膨胀螺栓对地面的要求当然是越硬越好,这也要看你需要固定的物件受力情况。安装在混凝土中(C13-15)的受力强度是在砖体中的五倍。 3 、正确安装在混凝土中的一颗M6/8/10/12的膨胀螺栓后,它的最理想最大静止受力分别是120/170/320/510公斤。(注意振动会使螺栓松动)膨胀螺栓安装步骤
(温州紧固件-膨胀螺栓安装示意图)
1、选择一个和内膨胀螺栓外径规格相配的合金钻头,然后参照内膨胀螺栓的长度钻孔,孔深钻至你安装所需即可,再将孔内清理干净。 2、安装平垫、弹垫和螺母,将螺母旋至螺栓和末端以保护螺纹,再将内膨胀螺栓插入孔内。 3、拧动扳手直到垫圈和固定物表面齐平,如果没有特殊的要求,一般用手拧紧后再用扳手拧三到五转。 膨胀螺栓注意事项 1、打孔深度:具体施工中深度最好还是比膨胀管的长度深5毫米左右。只要大于或等于了膨胀管的长度,那留在地下的内膨胀螺栓的长度等于或小于膨胀管的长度。 2、内膨胀螺栓对地面的要求当然是越硬越好,这也要看你需要固定的物件受力情况。安装在混泥土中(C13-15)的受力强度是在砖体中的五倍。3、正确安装在混泥土中的一颗M6/8/10/12的内膨胀螺栓后,它的最理想最大静止受力分别是120/170/320/510公斤。内膨胀螺栓的安装方法并不是很困难的,具体操作如下;首先选择一个与膨胀螺丝胀紧圈(管)相同直径的合金钻头,安装在电钻上再来进行墙壁打孔,孔的深度最好与螺栓的长度相同,然后把膨胀螺丝套件一起下到孔内,切记;不要把螺冒拧掉,防止孔钻的比较深时螺栓掉进孔内而不好往外取。接着把螺冒拧紧2-3扣后感觉内膨胀螺栓比较紧而不松动后再拧下螺冒。
