U型管卡常见标准尺寸有哪些_百科知识_行业资讯

U型管卡规格有线经:6.0、8.0、10.0、12.0、16.0。U型宽度有:22、27、34、42、48、60、76、90、114、135、161、220、275、328等其他规格可以定做。产品规格:直径:M6---M64,1/4〃----2-1/2〃,长度不限。适用于冶金、石油、化工、车辆、船舶、电力等机械液压系统中的油、水、气为介质的管道固定夹国标JB/ZQ4492-97 u型管卡常见标准尺寸表:

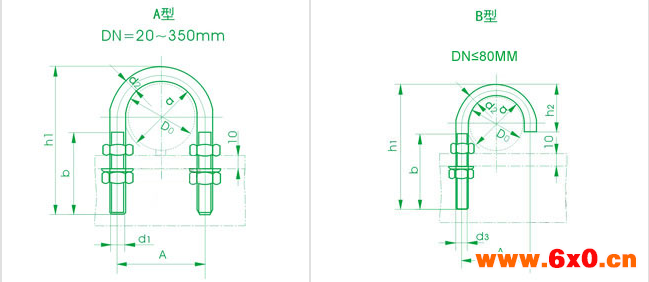

圆钢U型管卡(JB/ZQ4519-97系列U型管子卡箍)

a	D0	公称通径DN		b	d2	d3	A	h1	a	D0	公称通径DN		b	d2	d3	A	h1	h2
a	D0	mm	in	b	d2	d3	A	h1	a	D0	mm	in	b	d2	d3	A	h1	h2
30	25	20	3/4	40	10	M10	40	70	30	25	20	3/4	40	10	M10	40	70	28
30	28	20	3/4	40	10	M10	40	70	30	28	20	3/4	40	10	M10	40	70	28
38	32	25	1	40	10	M10	48	76	38	32	25	1	40	10	M10	48	76	31
38	34	25	1	40	10	M10	48	76	38	34	25	1	40	10	M10	48	76	31
46	38	32	11/4	50	10	M10	56	86	46	38	32	11/4	50	10	M10	56	86	37
46	42	32	11/4	50	10	M10	56	86	46	42	32	11/4	50	10	M10	56	86	37
52	44.5	40	11/2	50	10	M10	62	92	52	44.5	40	11/2	50	10	M10	62	92	40
52	48	40	11/2	50	10	M10	62	92	52	48	40	11/2	50	10	M10	62	92	40
64	57	50	2	50	12	M12	76	109	64	57	50	2	50	12	M12	76	109	49
64	60	50	2	50	12	M12	76	109	64	60	50	2	50	12	M12	76	109	49
82	76	65	11/2	50	12	M12	94	125	82	76	65	11/2	50	12	M12	94	125	57
94	89	80	3	50	12	M12	94	138	94	89	80	3	50	12	M12	94	138	66
120	108	100	21/2	60	16	M16	106	171	120	108	100	21/2	60	16	M16	106	171	-
120	114	100	3	60	16	M16	136	171	120	114	100	3	60	16	M16	136	171	-
148	133	125	4	60	16	M16	136	191	148	133	125	4	60	16	M16	136	191	-
148	140	125	4	60	16	M16	164	191	148	140	125	4	60	16	M16	164	191	-
176	159	150	-	60	16	M16	192	217	176	159	150	-	60	16	M16	192	217	-
176	167	150	-	60	16	M16	192	217	176	167	150	-	60	16	M16	192	217	-
202	14	175	-	60	16	M16	218	249	202	14	175	-	60	16	M16	218	249	-
228	219	200	-	70	20	M20	248	283	228	219	200	-	70	20	M20	248	283	-
282	273	250	-	70	20	M20	302	334	282	273	250	-	70	20	M20	302	334	-
332	299	00	-	70	20	M20	352	385	332	299	00	-	70	20	M20	352	385	-
332	325	300	-	70	20	M20	352	385	332	325	300	-	70	20	M20	352	385	-
378	351	350	-	70	24	M24	402	435	378	351	350	-	70	24	M24	402	435	-
378	368	350		70	24	M24	402	435	378	368	350		70	24	M24	402	435	-

U型管卡

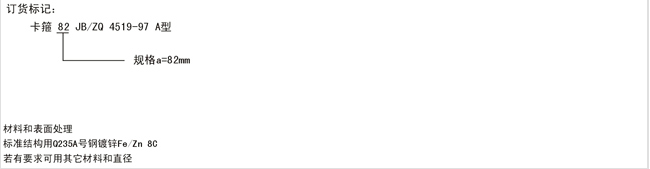

U型管卡标准说明:U型管卡执行标准:JB/ZQ4492-97U型管卡组成:管夹体、螺母和垫片组成U型管卡材料:S表示为不锈钢,C表示均为碳钢,老标准是JB/ZQ4519-86JB/ZQ4492-97U型管卡的标记示例:a=82mm的 A型管子卡箍: U型管卡 82 JB/ZQ 4519-97,相关推举:
