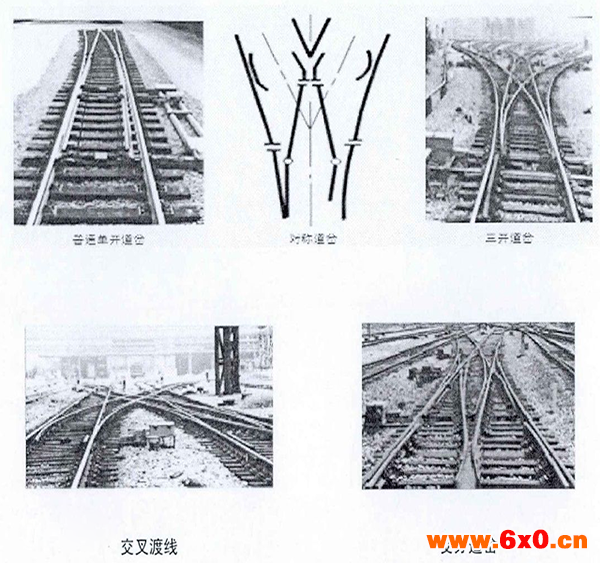

道岔是实现股道转换的重要的设备,广泛存在于铁路线路上。现在,电液控制自动道岔已经取代落后的人工道盆,由于道岔区的接头数量多、曲线复杂,往往是行车安全事故的高发地带。常用的道岔种类有单开道岔、三开道岔、交叉道岔、交分道盆和渡线道盆等。各种不同的道盆结构见图1。
(温州紧固件-道岔分类)
(1)单开道岔有主线和侧线,通过尖轨的动作实现道岔的开通,侧线开通和正线开通由转输机控制。单开道岔是现场使用最多、最典型的道岔类型。 (2)对称道岔是单开道岔的一种特殊型式,整个道岔对称于主线的中线或彻叉角的中分线,列车通过时无直向及侧向之分。尖轨长度相同时,尖轨作用边和主线方向所成的交角约为单开道岔之半;导曲线半径相等时,对称道岔的长度要比单开道岔短,其它条件相同时,导曲线半径约为单开道岔的两倍;在曲线半径和长度保持不变时,可采用比单开道岔更小号数的辙叉。因此在道岔长度固定的条件下,使用对称道岔可获得较大的导曲线半径,能提高过岔速度;在保持相同的过岔速度的条件下,对称道岔能缩短道岔长度,从而能缩短站场长度,增加股道的有效长度。对称道岔的这些特点使得它在驻峰下、三角线上获得应用,并被使用于工业铁路线和城市轻轨线上。 (3)三开道岔,又称复式异侧对称道岔,是复式道岔中较常用的一种型式。它相当于两组异侧顺接的单开道岔,但其长度却远比两组单开道岔的长度之和为短。因此,常用于铁路轮渡桥头引线、驱峰编组场以及地形狭窄又有特殊需要的地段。三开道岔由一组转辙器、运行条件较差,非十分困难时,不轻宜采用。 (4)复式交分道岔相当于两组对向铺设的单开道岔,实现不平行股道的交叉,但具有道岔长度短,开通进路多及两个主要行车方向均为直线等优点,因而能节约用地,提高调车能力并改善列车运行条件。交分道岔由菱形交叉、转辙器和连接曲线等部分组成。相关推举:
