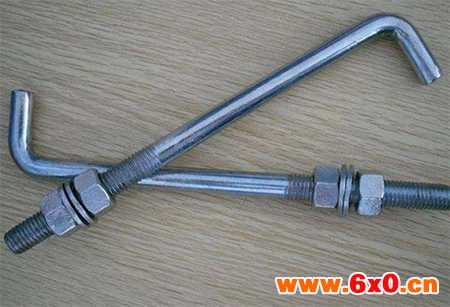

地脚螺栓的用途还是很广的,需要用到它固定一些设备,因此对其的要求还是比较高的,机械构件在混凝土基础上安装时,将这种螺栓的呈J形、L形的一端埋入混凝土中使用。 地脚螺栓的抗拉能力就是圆钢本身的抗拉能力了,大小等于截面面积乘以许用应力值(Q235B:140MPa, 16Mn or Q345:170MPA)就是设计时的允许抗拉承载力。

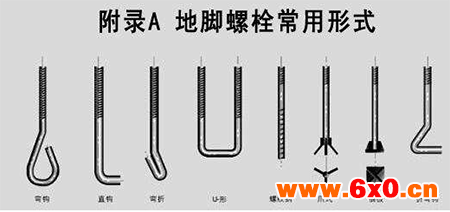

地脚螺栓一般用Q235钢,即为光圆的。螺纹钢(Q345)强度大,做螺母的丝扣没有光圆的容易。对于光圆地脚螺栓而言,埋深一般为其直径的25倍,然后做一个120mm左右长的90度弯钩。 如果螺栓直径很大(如45mm)埋深太深的话,可以在螺栓端部焊方板,即做一个大头就可以了(不过也是有一定要求的)。埋深和弯钩都是为了保证螺栓与基础的摩擦力,不至于使螺栓发生拔出破坏,那地脚螺栓分类有哪些 及地脚螺栓标准是多少?我们一起去了解一下吧。 地脚螺栓分类有哪些 根据设施受力、设备大小与运行状况的差异,选用的地脚螺栓也是不相同的。常用地脚螺栓按照紧固方式主要分为埋置式、咬附式及活动式地脚螺栓。 一、埋置式地脚螺栓 埋置式地脚螺栓经过一次到两次浇灌在混凝土基础里,主要有钩式、爪式和锚板式,爪式地脚螺栓附着性较好,常应用于大中型设备的紧固。锚板式的附着性和定位垂直型是三种中最好的,适用于有冲击的大、重型设备的紧固。 二、咬附式地脚螺栓 在设备紧固的过程中,上体咬附式螺栓,其椎体头称胀胀管,产生极强的咬附力是其锚固在混凝土壁上,因此也叫膨胀式地脚螺栓,是目前应用比较普遍的一种。 三、活动式地脚螺栓 活动式地脚螺栓最大的优点是安装时不用浇灌混凝土,拆装方便。通常应用于矿井提升机、锻压设备等有冲击的大、重型设备上。
地脚螺栓标准是多少 地脚螺栓有以下几种规格:六角头螺栓GB/T5782-2000、十字槽盘头自攻螺钉GB845-85、内六角圆柱头螺钉GB/T70、1-2000方头螺栓C级GB8-88、标准型弹簧垫圈GB93-87十字槽沉头自攻螺钉GB846-85、六角头螺栓全螺纹GB/T5783-2000、六角螺母C级GB/T41-2000、方螺母C级GB39-88、开槽圆柱头螺钉GB/T65-2000、蝶形螺母GB62-88内六角沉头螺钉GB/T70.3-2000、螺杆GB/T15389-94、地脚螺栓GB799-88、内六角平圆头螺钉GB/T70、2-2000半圆头方颈螺栓GB12-88、内六角平端紧定螺钉GB/T77-2000、十字槽盘头螺钉GB/T818-2000。 地脚螺栓的重量标准 螺栓GB5782-86和GB5783-86规格中,M10×10重量为0.024,每增减5mm重量增减量0.03,螺母为GB6172-86,M8×4重量为0.005,螺母为GB41-86和GB6170-86,M8×6.8重量为0.06。 螺栓GB5782-86和GB5783-86规格中,M12×10、M16×10、M20×10、M24×10、M30×10、M36×10、M42×10、M48×10,重量分别为:0.039、0.057、0.112、0.171、0.317、0.526、0.816、0.737,每增减5mm重量增减量分别对应为:0.004、0.008、0.012、0.018、0.028、0.04、0.054、0.07。 以上螺栓分别对应的螺母GB6172-86的规格:M10×5、M12×6、M16×8、M20×10、M24×12、M30×15、M36×18、M42/M48,其螺母对应的重量为:0.008、0.011、0.019、0.034、0.055、0.11、0.18、0.0294/0.446,对应的螺母为GB41-86和GB6170-86的规格:M10×8.4、M12×10.8、M16×14.8、M20×18、M24×21.5、M30×25.6、M36×31、M42/M48,其重量对应为:0.011、0.016、0.034、0.062、0.112、0.234、0.371、0.599/0.957。 地脚螺栓的安装方法 1、一次埋入法:浇灌混凝土时,将地脚螺栓埋入。当高塔等以倾覆控制时,地脚螺栓宜采用一次埋入法。 2、预留孔法:设备就位,将孔洞打扫干净,将地脚螺栓放入孔中,设备定位找正后再用比原基础高一级的无收缩细石混凝土进行浇灌,捣固密实。一次埋入之地脚螺栓中心至基础边缘的距离不应小于2d(d为地脚螺栓直径),且不应小于15mm(d≤20时不应小于10mm),并不小于锚板宽度的一半加50mm,当不能满足上述要求时,应采取适当措施,予以加强。结构用的地脚螺栓直径不宜小于20mm。当承受地震作用时,应采用双螺母固定,或采用其它有效防止松动的措施,但地脚螺栓的锚固长度应比非地震作用的锚固长度增加5d。 地脚螺栓的安装规划 地脚螺栓在基础内松动的处理在近拧紧地脚螺栓时,可能将螺栓拔活,此时应先螺栓调整至原位置,并将螺栓周围的基础铲出足够的位置,然后在螺栓上焊纵横两个U形钢筋,最后用水将坑内清洗干净并灌浆,待混凝土凝固到设计强度后再拧紧活地脚螺栓偏差的处理活地脚螺栓偏差的处理方法,大致与死地脚螺栓的方法相同,只是可以将地脚螺栓拔出来处理。如螺栓过长,可在机床上切去一段再套螺纹;如螺栓过短,可用热锻法伸长;如位置不符,用弯曲法矫正。 应用行业:适用于各种设备固定、钢结构基础预埋件、路灯、交通指示牌、泵、锅炉安装、重型设备预埋固定等。 相关推举:
