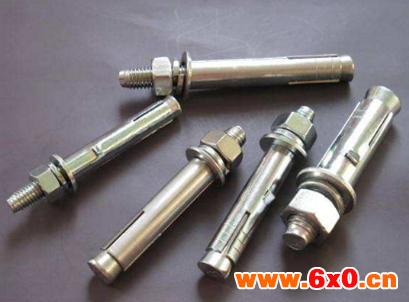

原标题:膨胀螺栓用法、固定原理、安装步骤、使用注意事项等内容讲解 膨胀螺栓由头部和螺杆(带有外螺纹的圆柱体)两部分组成的一类紧固件,需与螺母配合,用于紧固连接两个带有通孔的零件,这种连接形式称螺栓连接,如把螺母从螺栓上旋下,又可以使这两个零件分开,故螺栓连接是属于可拆卸连接。接下来贤集网小编就要为大家介绍一下膨胀螺栓用法、固定原理、安装步骤、使用注意事项、不同分类、埋入深度、强度测试、选购方法、幕墙化学锚栓和膨胀螺栓混用的问题。
膨胀螺栓用法 1、使用时,须先用冲击电钻(锤)在固定体上钻出相应尺寸的孔,再把螺栓、胀管装入孔中,旋紧螺母即可使螺栓、胀管、安装件与固定体之间胀紧成为一体; 2、拧紧以后会膨胀的,螺栓尾部有一个大头,螺栓外面套一个比螺栓直径稍大的圆管子,尾部那部分有几道开口; 3、当螺栓拧紧以后,大头的尾部就被带到开口的管子里面,把管子冲大,达到膨胀的目的,进而把螺栓固定在地面或墙壁上,达到生根的目的。 膨胀螺栓的固定原理 膨胀螺栓的固定是利用挈形斜度来促使膨胀产生摩擦握裹力,达到固定效果,螺钉一头是螺纹,一头有椎度,外面包一铁皮,铁皮圆筒一半有若干切口,把它们一起噻进墙上打好的洞里,然后锁螺母,螺母把螺钉往外拉,将椎度拉入铁皮圆筒,铁皮圆筒被涨开,于是紧紧固定在墙上,一般用于防护栏、雨蓬、空调等在水泥、砖等材料上的紧固。但它的固定并不十分可靠,如果载荷有较大震动,可能发生松脱,因此不推荐用于安装吊扇等。 膨胀螺栓的安装步骤 1、选择一个和内膨胀螺栓外径规格相配的合金钻头,然后参照内膨胀螺栓的长度钻孔,孔深钻至你安装所需即可,再将孔内清理干净; 2、安装平垫、弹垫和螺母,将螺母旋至螺栓和末端以保护螺纹,再将内膨胀螺栓插入孔内; 3、拧动扳手直到垫圈和固定物表面齐平,如果没有特殊的要求,一般用手拧紧后再用扳手拧三到五转。 膨胀螺栓的使用注意事项 1、打孔深度:具体施工中深度最好还是比膨胀管的长度深5毫米左右,只要大于或等于了膨胀管的长度,那留在地下的内膨胀螺栓的长度等于或小于膨胀管的长度; 2、内膨胀螺栓对地面的要求当然是越硬越好,这也要看你需要固定的物件受力情况,安装在混泥土中(C13-15)的受力强度是在砖体中的五倍; 3、正确安装在混泥土中的一颗M6/8/10/12的内膨胀螺栓后,它的最理想最大静止受力分别是120/170/320/510公斤,内膨胀螺栓的安装方法并不是很困难的,具体操作如下;首先选择一个与膨胀螺丝胀紧圈(管)相同直径的合金钻头,安装在电钻上再来进行墙壁打孔,孔的深度最好与螺栓的长度相同,然后把膨胀螺丝套件一起下到孔内,切记:不要把螺冒拧掉,防止孔钻的比较深时螺栓掉进孔内而不好往外取,接着把螺冒拧紧2-3扣后感觉内膨胀螺栓比较紧而不松动后再拧下螺冒。 膨胀螺栓的不同分类 1、碳钢螺栓的等级分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级,小数点前后的数字分别表示螺栓材料的公称抗拉强度和屈强比,例如:标记8.8级螺栓表示材料的抗拉强度达到800MPa,屈强比为0.8即其屈服强度达到800x0.8=640MPa; 2、不锈钢螺栓的等级分为45、50、60、70、80,材料主要分奥氏体A1、A2、A4,马氏体和铁素体C1、C2、C4,其表示方法例如A2-70,“--”前后分别表示螺栓材料和强度等级。 膨胀螺栓的埋入深度 1、以螺栓径的4倍为计算基准,埋入越深所能承受的拉力、剪切力越大。厂家设计时需要考虑的因素含材质及锚定等问题; 2、膨胀螺栓使用的参考依据:混凝土的强度;固定螺丝的强度(依材质计算)。
膨胀螺栓的强度测试 以往均以油压器加压,在拉出膨胀螺栓的最大力量为其抗拉强度,这种测试方法的缺点是未能测知螺丝离开水泥的变位情况,也就是无法知道膨胀本身材料的弹性应力是在几牛顿之内,因此新型的测试仪器,是把拉力与变位以坐标图画出,Y轴为拉力,X轴为变位,当拉力上升时变位增大,直到水泥破裂或膨胀螺栓拔出或断裂,此曲线的最高点即为极限抗拉力,另外当拉力上升到某一点,如去除拉力后,变位仍能回到原处者,这一点正是膨胀螺栓本身材料的降伏点,这也正是我们设计上所要的比例负荷。 膨胀螺栓选购方法 一、看膨胀螺栓胀管的厚度,这点很重要,管的厚度决定锚固力牢不牢固,容不容易拔出来,购买时一定注意,如果用手就可以捏动的膨胀螺栓,一定不要买!绝对是非标的!购买时一定要购买管厚的,用手捏不动的膨胀螺丝,这样的膨胀螺栓会大大增加在墙体里的锚固力; 二、要看螺杆的螺纹与螺母的螺纹配合程度,非标膨胀螺栓的配合度差,螺栓与螺母松动,感觉要掉下来,这样的产品在拧紧时容易划扣,会造成二次返工,损失时间金钱。购买时一定要买螺栓与螺母配合度高的,不松动的膨胀螺栓,安装时不会造成划扣等现象,安全质量也有保障; 三、看重量,为什么要看重量,因为非标膨胀螺栓有的看着很厚重,其实螺杆与胀管之间有很大空隙,杆细管粗的情况,而国标膨胀螺栓相比于非标膨胀螺栓,重量可能是后者的两倍,与水龙头一样,都是越重越好,只有越重,用料才足。 幕墙化学锚栓和膨胀螺栓混用的问题 1、在一般普通幕墙来讲,埋件计算时锚栓是非完全发挥其作用的,他们至所以对角设置,无非出于两个原因:其一、部分城市明确要求不允许使用膨胀螺受拉,这样布置解释与计算过程中,是只计两个化学螺栓计算通过而设计的,膨胀螺栓不计其抗拉强度的,从而降低工程成本;其二,有焊接时这种设计可以保证化学螺栓热损失后结构安全度计算的。其实上膨胀螺栓在不低于C30中的抗拉强度设计值并不小,各厂家也提供了相应的试验报告各抗拉设计值;大家所以这样做也是出于对结构连接的安全度与经济两个方面并重为出发点的。 2、对于化学螺栓选取来讲,上面的朋友已说的很细,现在喜利得与德国慧鱼已可以提供焊接热损后的强度设计值报告,我个人建议对有焊接要求而螺栓厂家无法出示报告的情况下,选用后切式膨胀螺栓连接。当然这个经济方面价格是高了点; 3、对结构安全度来计,上面的朋友已分析的较细,K2=2,K1=1.4(对风载标准值而言的),那么K=2*1.4=2.8,这时的结构连接在风载作用下,结构达到破坏强度的概率为1/1120,我们计算取用的风载标准值按设计基准期50年一遇的出现概率为2%,这样我们的埋件连接对风载的而言的破坏率就很低了,当然这个只供大家在一个概率上的量化认识的一个参考,其实选用过程,还应如上面的朋友所说的一样,选取螺栓对工程实际的砼强度中的极限破坏的2倍做为依据,并做现场拉拨试验做为验证(注意这个以现场等焊缝长度下或焊接时间内的整体埋件,或单个化学螺栓为准。最好选取整体的); 4、在计算过程时,我们厂家提供的对应于现场砼强度下的膨胀螺栓与焊接损失后的化学螺栓设计拉力值(或现场拉拨拉力值)作为依据,选择二者中的较小值做为单个螺栓的拉力设计值,然后根据埋件所受的拉N、弯M、剪V进行验算。那么单个螺栓所受的拉力为N1=N/4+M/d/2,其中d为受拉区螺栓中心线到受压区埋板中心线之间的距离,对于整体埋件拉压中心线按下列进行计算:假设埋件的尺寸为bXh,螺栓拉力设计值为f,现场砼受压强度为fc,那么受压区的埋件高度h1=2*f/(b*fc),这样d值就可以根椐你的埋板开孔的尺寸计算出来了。单个螺栓受剪:N2=V/4,然后来整体复核:(N1^2+3*N2^2)^0.5小于单个螺栓受拉强度设计值。 总结:膨胀螺栓用法、固定原理、安装步骤、使用注意事项、不同分类、埋入深度、强度测试、选购方法、幕墙化学锚栓和膨胀螺栓混用的问题。一颗看似普通的膨胀螺栓,究竟有多大的潜在危险因素,因为膨胀螺丝选不好,而危害公共安全,膨胀螺栓选不好,甚至危害家人生命,膨胀螺丝不达标拉力剪力不合格,会造成严重的公共危险,所以选择一款质量好的膨胀螺栓尤为重要。 相关推举:
