套类零件数控车削工艺分析

来源:网络  作者:网络转载   2019-10-09 阅读:194

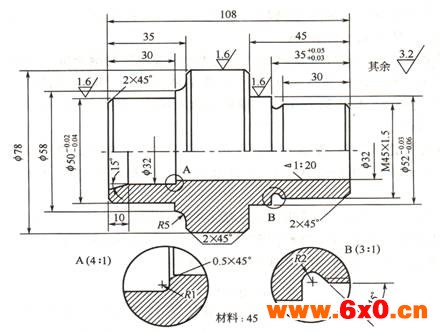

如图5-30为典型轴套类零件,该零件材料为45钢,无热处理和硬度要求,试对该零件进行数控车削工艺分析(单件小批量生产)。 (1)零件图工艺分析
该零件表面由内外圆柱面、内圆锥面、顺圆弧、逆圆弧及外螺纹等表面组成,其中多个直径尺寸与轴向尺寸有较高的尺寸精度和表面粗糙度要求。零件图尺寸标注完整,符合数控加工尺寸标注要求;轮廓描述清楚完整;零件材料为45钢,加工切削性能较好,无热处理和硬度要求。
通过上述分析,采用以下几点工艺措施。
①对图样上带公差的尺寸,因公差值较小,故编程时不必取平均值,而取基本尺寸即可。
②左右端面均为多个尺寸的设计基准,相应工序加工前,应该先将左右端面车出来。③内孔尺寸较小,镗1:20锥孔与镗φ32孔及150锥面时需掉头装夹。1图5-30 轴承套零件(2)选择设备根据被加工零件的外形和材料等条件,选用CJK6240数控车床。(3)确定零件的定位基准和装夹方式①内孔加工定位基准:内孔加工时以外圆定位;装夹方式:用三爪自动定心卡盘夹紧。②外轮廓加工定位基准:确定零件轴线为定位基准;装夹方式:加工外轮廓时,为保证一次安装加工出全部外轮廓,需要设一圆锥心轴装置(见图5-31双点划线部分),用三爪卡盘夹持心轴左端,心轴右端留有中心孔并用尾座顶尖顶紧以提高工艺系统的刚性。(4)确定加工顺序及进给路线加工顺序的确定按由内到外、由粗到精、由近到远的原则确定,在一次装夹中尽可能加工出较多的工件表面。结合本零件的结构特征,可先加工内孔各表面,然后加工外轮廓表面。由于该零件为单件小批量生产,走路线设计不必考虑最短进给路线或最短空行程路线,外轮廓表面车削走刀路线可沿零件轮廓顺序进行(见图5-32)。(5)刀具选择将所选定的刀具参数填入表5-11轴承套数控加工刀具卡片中,以便于编程和操作管理。注意:车削外轮廓时,为防止副后刀面与工件表面发生干涉,应选择较大的副偏角,必要时可作图检验。本例中选κ =55 。
11
图5-31 外轮廓车削装夹方案图5-32 外轮廓加工走刀路线
表5-11 轴承套数控加工刀具卡片
产品名称或代号×××零件名称轴承套零件图号×××
序号刀具号刀具规格名称数量加工表面备注
1T01450硬质合金端面车刀1车端面
2T02φ5㎜中心钻1钻φ5㎜中心孔
3T03φ26㎜钻头1钻底孔
4T04镗刀1镗内孔各表面
5T05930右手偏刀1从右至左车外表面
6T06930左手偏刀1从左至右车外表面
7T07600外螺纹车刀1车M45螺纹
编制×××审核×××批准×××年 月 日共 页第 页

(6)切削用量选择根据被加工表面质量要求、刀具材料和工件材料,参考切削用量手册或有关资料选取切削速度与每转进给量,然后利用公式v cdn/1000和vf = nf,计算主轴转速与进给速度(计算过程略),计算结果填入表5-15工序卡中。背吃刀量的选择因粗、精加工而有所不同。粗加工时,在工艺系统刚性和机床功率允许的情况下,尽可能取较大的背吃刀量,以减少进给次数;精加工时,为保证零件表面粗糙度要求,背吃刀量一般取0.1~0.4㎜较为合适。(7)数控加工工艺卡片拟订将前面分析的各项内容综合成表5-12所示的数控加工工艺卡片。 表5-12 轴承套数控加工工艺卡片
单位名称×××产品名称或代号零件名称零件图号
×××轴承套×××
工序号程序编号夹具名称使用设备车间
001×××三爪卡盘和自制心轴CJK6240数控车床数控中心
工步号工步内容(尺寸单位 ㎜)刀具号刀具、刀柄规格/ ㎜主轴转速/r.min 进给速度/㎜.min 背吃刀量/㎜
