行星齿轮减速器结构和原理

行星齿轮减速器属于精密减速电机，具有很高的工作效率和适用性；行星齿轮减速器按照功率分为小型行星齿轮减速器、大功率行星减速器，分别应用于不同的领域场景中；下面详细介绍行星齿轮减速器的结构组成和工作原理。

一、行星齿轮减速器结构组成

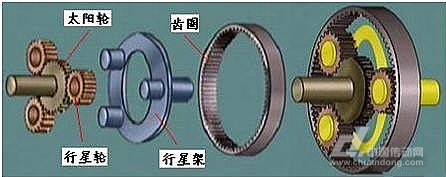

行星齿轮减速器结构主要又行星轮、太阳轮、内齿圈、行星架、驱动源（马达、电机）组合而成。

二、行星齿轮减速器工作原理

1.级数：行星齿轮的套数。由于一套行星齿轮无法满足较大的传动比，有时需要2套或者3套来满足用户较大的传动比的要求.由于增加了行星齿轮的数量，所以2级或3级减速机的长度会有所增加，效率会有所下降。

2.回程间隙：将输出端固定，输入端顺时针和逆时针方向旋转，使输入端产生额定扭矩+-2%扭矩时，减速机输入端有一个微小的角位移，此角位移就是回程间隙.

3.行星齿轮减速器由一个内齿环(A)紧密结合于齿箱壳体上，环齿中心有一个自外部动力所驱动之太阳齿轮(B)介于两者之间有一组由三颗齿轮等分组合于托盘上之行星齿轮组(C)该组行星齿轮依靠着出力轴、内齿环及太阳齿支撑浮游于期间；当入力侧动力驱动太阳齿时，可带动行星齿轮自转，并依循着内齿环之轨迹沿着中心公转，行星之旋转带动连结于托盘之出力轴输出动力。
