机器人减速机结构图及其作用详解

来源:网络  作者:网络转载   2019-09-25 阅读:75

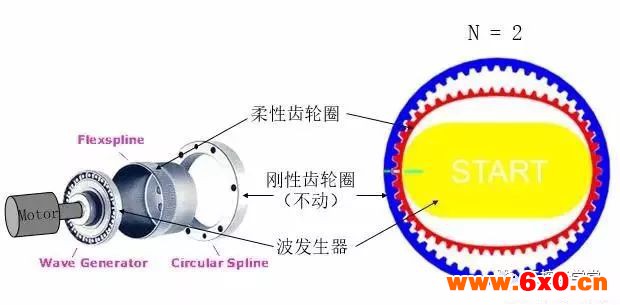

谐波减速器

马达轴连接波发生器,机械手臂连接柔性齿轮圈的硬底座

柔性齿轮圈比刚性齿轮圈少N个齿轮位

波发生器转一圈,柔性齿轮圈移动N个齿轮位

可以达到很高的减速比

RV减速器

RV减速器结构

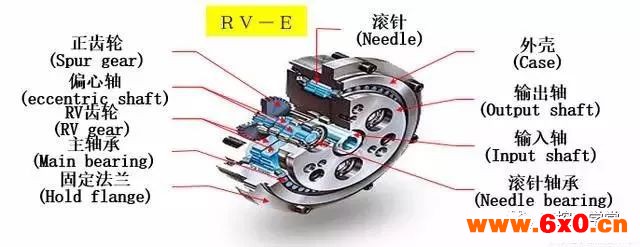

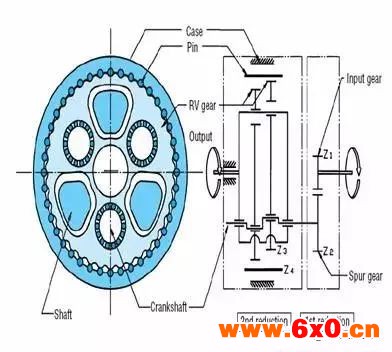

RV-E是两级减速齿轮,第一级减速是输入齿轮和正齿轮的外啮合,三个正齿轮(spurgear)以120°的间隔对称于输出轴。

第二级减速透过正齿轮驱动偏心轴,带动安装在偏心轴上的RV齿轮,引起两个RV齿轮的偏心运动。两个RV齿轮以180°的相位差带动输出轴,以提供平衡载荷。

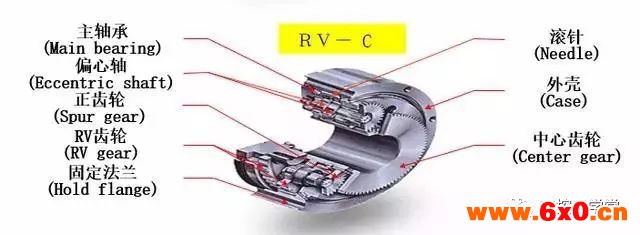

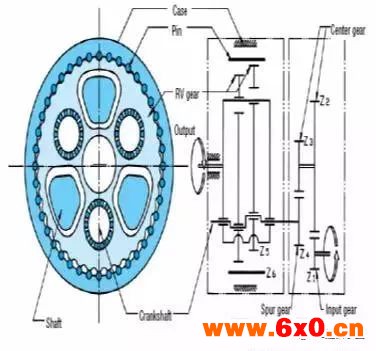

RV-C是两级减速齿轮,第一级减速是输入齿轮和第一中心齿轮的外啮合,然后第二中心齿轮与正齿轮的外啮合。三个正齿轮以120°的间隔对称于输出轴。

第二级减速透过正齿轮驱动偏心轴,带动安装在偏心轴上的RV齿轮,引起两个RV齿轮的偏心运动。两个RV齿轮以180°的相位差带动输出轴,以提供平衡载荷。

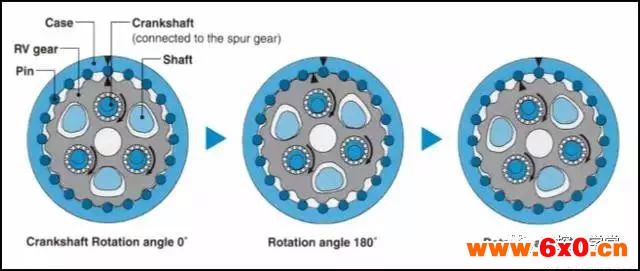

RV的减速原理

在外壳的内环圈内装有圆柱形的滚针,RV齿轮的偏心运动引起滚针与摆线形RV轮齿的啮合和脱离,产生多组RV轮齿与滚针同时啮合,提高负载能力。由于RV齿数比滚针少1个数目,因此当偏心轴旋转一周时,如果固定外壳(case),则RV齿轮与输入轴同向转1个齿的角度。

输出端可以是传动轴(shaft)或外壳(case)。如果外壳固定,则传动轴为输出,输出为同方向。如果传动轴固定,外壳为输出,输出的方向恰好相反。更换固定和输出部件,可以得到不同的传动比。
