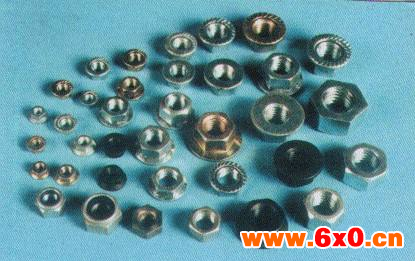

螺母的规格有那些?螺母型号有什么? 从M20-M120的吧!型号怎么说? 什么GB6170拉!GB6172拉!都怎么说?M20-48的规格及型号?还有国标的对边,国标的厚度,国标的扣是多大的,今天小编就给大家详细的介绍一下关于螺母型号的详细介绍。
对于六角螺帽,常用的标准有:GB52、GB6170、GB6172和DIN934,对于它们之间的主要区别有:GB6170的厚度要比GB52、GB6172和DIN934来的厚,俗称为厚螺帽。另外就是对边上的区别,M8的螺帽系列中DIN934、GB6170、GB6172的对边都是13MM比GB52的对边14MM要小1MM,M10的螺帽,DIN934与GB52的对边为17MM,比GB6170和GB6172的的对边要大1MM,M12的螺帽,DIN934、GB52的对边为19MM比GB6170和GB6172的对边18MM要大1MM。对于M14的螺帽,DIN934、GB52的对边为22MM比GB6170和GB6172的对边21MM要大1MM。另外就是M22的螺帽,DIN934、GB52的对边为32MM,比GB6170、GB6172的对边34MM要小2MM。(GB6170和GB6172除了其厚度不一样外,对边宽度完全一样)其余规格在不考虑厚度的情况下,可以通用。 以上说的是指普通螺纹 还有螺纹密封管螺纹和非螺纹密封管螺纹等 如NPT扣为60度牙型角 ZG扣为55度 一般的管螺纹圆锥度为1:16 具体的可以查阅一下 机械设计手册第五篇——连接与紧固 英制螺母规格 在英制中以每一英寸(25.4 mm)内的牙数来表明牙距(如下表)。 呼粗 牙细 牙 韦氏牙 m3 0.5 0.35 4# 2.9 40 48 m4 0.7 0.5 6# 3.5 32 40 m5 0.8 0.5 8# 4.2 32 36 m6 1.0 0.75 10# 4.8 24 32 m7 1.0 0.75 12# 5.5 24 28 m8 1.25 1.0 0.75 1/4 6.35 20 28 20 m10 1.5 1.25 1.0 5/16 7.94 18 24 18 m12 1.75 1.5 1.25 3/8 9.53 16 24 16 m14 2.0 1.5 1.0 7/16 11.11 14 20 14 m16 2.0 1.5 1.0 1/2 12.7 13 20 12 m18 2.5 2.0 1.5 9/16 14.29 12 18 12 m20 2.5 2.0 1.5 5/8 15.86 11 18 11 m22 2.5 2.0 1.5 3/4 19.05 10 16 10 m24 3.0 2.0 1.5 7/8 22.23 9 14 9 m27 3.0 2.0 1.5 1 25.40 8 12 8 m30 3.5 3.0 2.0 英制螺母牙距规格: 规 格 4# 5# 6# 8# 10# 12# 1/4 5/16 3/8 牙 粗牙 40 40 32 32 24 24 20 18 16 距 细牙 48 44 40 36 32 28 28 24 24 螺栓螺母性能表 1 钢结构用高强度螺栓连接副型号、规格、性能等级类型 名称 性能等级 规格 连接副组成 gb/t1228-91 钢结构用高强度大六角头螺栓 10.9s 8.8s m12-m30 一件螺栓;一件螺母;二件垫圈 gb/t1229-91 钢结构用高强度大六角螺母 gb/t1230-91 钢结构用高强度垫圈 gb/t1231-91 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 gb/t3632-1995 钢结构用扭剪型高强度螺栓连接副 10.9s m16-m24 一件螺栓;一件螺母;二件垫圈 gb/t3633-1995 钢结构用扭剪型高强度螺栓连接副技术条件 2 材料类型 性能等级 螺纹规格 选用材料 螺栓 10.9s m12~m24 20mntib m27~m30 35vb 8.8s m12~m16 35# m20~m24 20mntib m27~m30 35vb 螺母 8h 10h m12~m30 35# 垫圈 35~45 hrc 12~30 45# 材料的化学成分材料 c% si% mn% ti% v% b% p% s% 20mntib 0.17~0.24 0.17~0.37 1.30~1.60 0.04~0.10 0 0.0005~0.0035 ≤0.035 ≤0.035 35vb 0.31~0.37 0.17~0.37 0.50~0.90 0 0.05~0.12 0.001~0.004 ≤0.04 ≤0.04 35# 0.32~0.40 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.035 45# 0.42~0.50 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.035 3 机械性能 3-1 螺栓机械性能 材料试件机械性能 性能等级 抗拉力强度 σb mpa 屈服度σ0.2 mpa 伸长率δ5 % 收缩率ψ % min 10.9s 1040~1240 940 10 42 8.8s 830~1030 660 12 45 硬度性能等级 洛氏硬度 hrc 维氏硬度 hv30 min max min max 109s 33 39 312 367 8.8s 24 31 249 296 实物拉力载荷螺纹规格d m12 m16 m20 m22 m24 m27 m30 应懒力载面积mm2 84.3 157 245 303 353 459 561 拉力载荷 kn 10.9s 877.7~104.5 163~195 255~304 315~376 367~438 477~569 583~696 8.8s 70.0~86.8 130~162 203~252 251~312 293~364 381~473 466~578 3-2 螺母机械性能保证载荷螺纹规格d m12 m16 m20 m22 m24 m27 m30 保证载荷 kn 10h 87.7 163 255 315 367 477 583 8h 70.0 130 203 251 293 381 466 硬度性能等级 洛氏硬度 维氏硬度 min max min max 10h 98hrb 28hrc 222 274 8h 85hrb 28hrc 206 274 3-2 垫圈机械性能 垫圈硬度为35~45 hrc (hv30 329~436) 4 型式尺寸 4-1 gb/t1228-91 钢结构用高强度大六角头螺栓型式尺寸 螺纹规格d m12 m16 m20 m22 m24 m27 m30 螺距p 1.75 2 2.5 2.5 3 3 3.5 c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8 min 0.4 0.4 0.4 0.4 0.4 0.4 0.4 da max 15.23 19.23 24.32 26.32 28.32 32.84 35.84 ds max 12.43 16.43 20.52 22.52 24.52 27.84 30.84 min 11.75 15.57 19.48 21.48 23.48 26.16 29.16 dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5 e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37 k 公称 7.5 10 12.5 14 15 17 18.7 max 7.95 10.75 13.40 14.90 15.90 17.90 19.75 min 7.05 9.25 11.60 13.10 14.10 16.10 17.65 r min 1.0 1.0 1.5 1.5 1.5 2.0 2.0 s max 21 27 34 36 41 46 50 min 20.16 26.16 33 35 40 45 49 b l公称 <45 ≥45 <55 ≥55 <65 ≥65 <70 ≥70 <75 ≥75 <80 ≥80 <85 ≥85 公称 25 30 30 35 35 40 40 45 45 50 50 55 55 60 4-2 gb/t1229-91 钢结构用高强度大六角头螺母型式尺寸 5 螺纹规格d m12 m16 m20 m22 m24 m27 m30 螺距p 1.75 2 2.5 2.5 3 3 3.5 c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8 min 0.4 0.4 0.4 0.4 0.4 0.4 0.4 da max 13 17.3 21.6 23.8 25.9 29.1 32.4 min 12 16 20 22 24 27 30 dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5 e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37 m max 12.3 17.1 20.7 23.6 24.2 27.6 30.7 min 11.87 16.4 19.4 22.3 22.9 26.3 29.1 s max 21 27 34 36 41 46 50 min 20.16 26.16 33 35 40 45 49 4-3 gb/t1230-91 钢结构用高强度垫圈型式尺寸 规格(螺纹大径) 12 16 20 22 24 27 30 d1 max 13.43 17.43 21.52 23.52 25.52 28.52 31.52 min 13 17 21 23 25 28 31 d2 max 25 33 40 42 47 52 56 min 23.7 31.4 38.4 40.4 45.4 50.1 54.1 s 公称 3.0 4.0 4.0 5.0 5.0 5.0 5.0 max 3.8 4.8 4.8 5.8 5.8 5.8 5.8 min 2.5 3.5 3.5 4.5 4.5 4.5 4.5 d3 max 16.03 20.03 25.12 27.12 29.12 33.64 36.64 min 15.23 19.23 24.32 26.32 28.32 32.84 35.84 4-4 gb/t3632-1995 钢结构用扭剪型高强度螺栓型式尺寸 螺纹规格d m16 m20 m22 m24 螺距p 2 2.5 2.5 3 da max 18.83 24.4 26.4 28.4 ds max 16.43 20.52 22.52 24.52 min 15.57 19.48 21.48 23.48 dw min 27.9 34.5 38.5 41.5 dk max 30 37 41 44 k 公称 10 13 14 15 max 10.57 13.9 14.9 15.9 min 9.25 12.1 13.1 14.1 k min 12 14 15 16 k max 17 19 21 23 r min 1.2 1.2 1.2 1.6 db max 11.3 14.1 15.6 16.9 min 11 13.8 15.3 16.6 dc ≈ 12.8 16.1 17.8 19.3 de ≈ 13 17 18 20 5 gb/t1228~1231-91 高强度大六角头螺栓连接副的扭矩系数螺纹规格 m12 m16 m20 m22 m24 m27 m30 p(kn) max 59 113 177 216 250 324 397 min 49 93 142& 相关推举:
