全面认识精密行星减速机的各项数据

来源:网络  作者:网络转载   2019-09-25 阅读:219

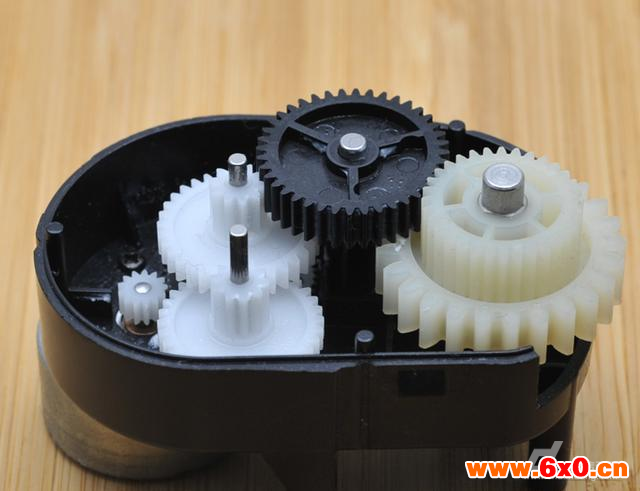

很多地方都运用到精密行星减速机,但是人们只是用,而不知道其的各项数据,对它不够了解的话,是无法发挥它的全部力量的,精密行星减速机因为结构原因,受到人们的热捧,从专家分析的数据可以看出,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速。相对其他减速机,精密行星减速机具有高刚性、高精度(单级可做到1分以内)、高传动效率(单级在97%-98%)、高的扭矩/体积比、终身免维护等特点。因为这些特点,精密行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量。

精密行星减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级精密行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩精密行星减速机可做到10000Nm以上。工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度。

精密行星减速机因搭配伺服电机所以背隙等级(弧分)相当重要,不同背隙等级价格差异相当大,精密行星减速机可做多齿箱连结最高减速比达100000。

适用条件有以下几点:

减速机齿轮传动圆周速度不超过10米/秒。

输入轴转速不高于1500转/分。

减速机工作环境温度-40℃-+45℃。

减速机可用于正、反两向运转。

精密行星减速机:主要传动结构为:行星轮,太阳轮,外齿圈.

精密行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速.

相对其他减速机,精密行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的扭矩/体积比,终身免维护等特点.

因为这些特点,精密行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量.

减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级精密行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩精密行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度.

精密行星减速机的几个概念:

级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降.

回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙.

行星摆线针轮减速机:

全部传动装置可分为三部分:输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。当输入轴带着偏心套转动一周时,由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转周时,偏心套亦转动一周,摆线轮于相反方向转过一个齿从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。
