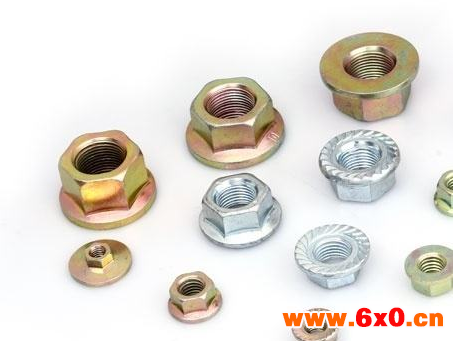

螺母的种类有很多种,但是细牙螺母确是螺母中的一种,细牙螺母适用于高速旋转或运动零件的连接,由于螺旋升角较小,锁紧或背禁后防松动效果好。
细牙螺母适用于高速旋转或运动零件的连接,由于螺旋升角较小,锁紧或背禁后防松动效果好; 另外,细牙螺母常用于机器中轴向间隙的调整,特别是用于机床主轴轴承的预紧及轴向间隙的调整。 细牙螺母:细牙螺母适用于高速旋转或运动零件的连接,细牙螺母由于螺旋升角较小,锁紧或背禁后防松动效果好; 另外,细牙螺母常用于机器中轴向间隙的调整,特别是用于机床主轴轴承的预紧及轴向间隙的调整。我们在使用细牙螺母的时候,一定要主要其中拉力和强度,以防在使用中因为一些不确定因素及操作规范而导致细牙螺母在使用中的寿命缩短,这样在维护中就会出现一些不确定的因素。那细牙螺母的螺母参数是什么,螺母的参数能给我们在使用中避免因操作失误而带来一些弥补的措施。 细牙罗木木螺纹检测方式有: 1、螺纹夹角的测量 螺纹夹角也叫牙型角。螺纹夹角的测量可通过测量侧面角来实现,螺纹侧面角是螺纹侧面与螺纹轴线的垂直面之间的夹角。螺纹牙的近似轮廓在螺纹两侧直线段采样,对采样点进行直线最小二乘拟合。 2、螺距的测量 螺距是指螺纹上某一点至相邻螺纹牙上对应点之间的距离。测量时必须平行于螺纹轴线。 3、螺纹中径的测量 螺纹中径是中径线沿垂直于轴线距离,中径线是一个假想的线。
检测系统 1、硬件系统:螺纹参数自动检测系统基于PC架构,主要由照明系统、CCD相机和光路成像系统、图像采集卡、图像处理系统、机械检测系统以及电控系统等组成。 测量时,经照明系统照明后,通过CCD相机和光路成像系统采集紧固件的螺纹图像,然后经过图像采集卡,将数字化图像传到计算机,计算机对该数字图像按相应算法处理后,计算出螺纹的牙型角、螺距和中径等参数,并与标准进行比较,计算出偏差。 2、软件系统:螺纹参数自动检测的软件系统主要包括系统控制模块,图像处理模块等。 系统控制模块:初始化;完成系统图像接口卡及标准参数的初始化配置。图像操作;采集并保存8位的灰色图像,捕获图像到内存。 图像处理模块:图像处理模块包括减少噪声、突出螺纹轮廓边缘信息的图像预处理算法,检测和提取轮廓边缘信息的边缘检测和提取算法,测量数字图像实际尺寸的系统标定算法,以及用于计算螺纹参数的算法等。 测量结果 采用机器视觉技术,设计螺纹参数测量自动检测系统,并对标准螺纹试样的螺纹夹角、螺距和中径等参数进行测量。测量结果表明,螺纹参数在规定的误差范围之内。由于视觉检测具有高效和可靠的特点,经过进一步考察,认为可用于生产实践中。
在通过螺丝螺纹轴线的剖面上,螺纹的轮廓形状称为牙型。相邻两牙侧面间的夹角称为牙型角。常用普通螺纹的牙型为三角形,牙型角为60°。 细牙罗木木孔的参数: M1 0.25 0.75 # 1 64 1.55 # 0 80 1.30 M2 0.40 1.60 # 2 56 1.83 # 1 72 1.60 M2.5 0.45 2.05 # 3 48 2.10 # 2 64 1.90 M3 0.50 2.50 # 4 40 2.35 # 3 56 2.10 M4 0.70 3.30 # 5 40 2.65 # 4 48 2.40 M5 0.80 4.20 # 6 32 2.85 # 5 44 2.70 M6 1.00 5.00 # 8 32 3.50 # 6 40 3.00 M7 1.00 6.00 # 10 24 3.90 # 8 36 3.50 M8 1.25 6.80 1.00 # 12 24 4.50 # 10 32 4.10 M9 1.25 7.80 1.00 1/4" 20 5.20 # 12 28 4.70 M10 1.50 8.50 1.25 1.00 5/16" 18 6.60 1/4" 28 5.50 M12 1.75 10.20 1.50 1.25 3/8" 16 8.00 5/16" 24 6.90 M14 2.00 12.00 1.50 7/16" 14 9.40 3/8" 24 8.50 M16 2.00 14.00 1.50 1/2" 13 10.80 7/16" 20 9.90 M18 2.50 15.50 1.50 9/16" 12 12.20 1/2" 20 11.50 M20 2.50 17.50 1.50 5/8" 11 13.50 9/16" 18 12.90 M22 2.50 19.50 2.00 3/4" 10 16.50 5/8" 18 14.50 M24 3.00 21.00 2.00 1.50 7/8" 9 19.50 3/4" 16 17.50 M27 3.00 24.00 2.00 1.50 1" 8 22.25 7/8" 14 20.25 M30 3.50 26.50 2.00 1 1/8" 7 25.00 1" 12 23.25 M33 3.50 29.50 2.00 1.50 1 1/4" 7 28.25 1 1/8" 12 26.50 M36 4.00 32.00 1 3/8" 6 30.75 1 1/4" 12 29.50 M42 4.50 37.50 1 1/2" 6 34.00 1 3/8" 12 32.50 M48 5.00 43.00 1 3/4" 5 39.50 1 1/2" 12 36.00 2" 4 1/2 45.00 说明一下,前面以m开头的都是公制的,而后面得是英制的,在中国工厂里面以公制居多,所以就以公制为例,M48的螺距是5mm底孔直径为43mm,底孔直径也就是你所选用钻头的大小了。 粗牙螺纹可以理解为,当螺纹规格确定时,螺距P选取允许的最大值时的螺纹。例如,M12规格的螺纹,螺距可以选择1.75、1.5和1。M12×1.75即为粗牙螺纹,M12×1.5、M12×1即为细牙螺纹。对于粗牙螺纹,可以省略标注其螺距项。(此例均为公制螺纹) 相关推举:
