用O形密封圈（以下简称密封圈）密封是最常用的一种密封方式，然而至关重要的是如何正确的选择密封圈和设计密封圈槽尺寸。常规的方法是将密封圈套在宝塔上用游标卡尺测量外径，再确定其相应尺寸。这种方法的弊端是：（1）密封圈是弹性体，外径测量不准确；（2）在设计新工具时，往往没有现成的密封圈，难以确定尺寸，其过盈量往往掌握不准确。过盈量太大时密封圈易被剪切损坏，太小又容易失封。针对这种情况，笔者提出一种选配密封圈的理论计算方法（指外密封圈），以供参考、讨论。密封圈的密封机理密封圈蜜蜂属于挤压弹性体密封，是靠密封环预先被挤压有弹性变形产生预紧力，同时，工作介质压力也挤压密封环，使之产生自紧力。也就是说，积压弹性体密封属于自紧式密封。密封圈在截至压力P1作用下，其受力状况如图1所示，产生的接触压力为接触压力公式

式中：

——介质压力下的总接触压力，MPa

——密封圈初始压力，称之为预接触压力，MPa

——介质压力经密封圈传递给接触面的接触压力，成为介质作用接触压力， ∆Pc=k P1, MPa，其中k为侧压系数，k=v/(1-v)，对于橡胶密封件k≈0.9~0.985；v为密封圈材料的泊松比，对于橡胶密封件，v=0.48~0.496。密封圈接触压力分布

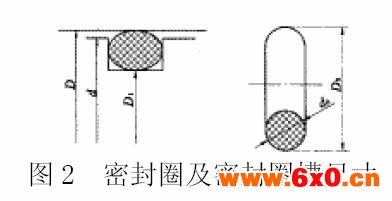

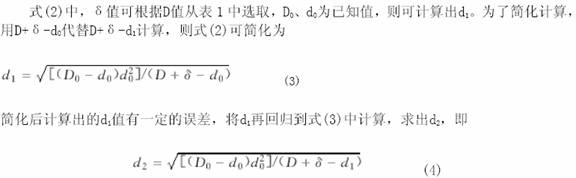

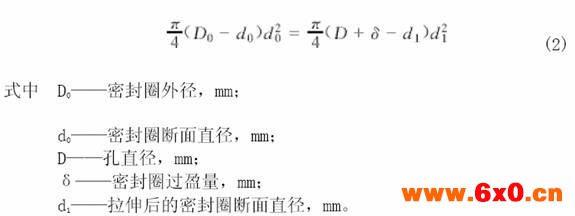

要保持密封，必须保证Pc>P1，而∆Pc永远小于P1，故应保持足够的预接触压力Pco，即密封圈要有足够的预压缩率，才能保证密封。但是如果预压缩率太大，又会影响密封圈的工作寿命，因此密封圈和密封圈槽尺寸的合理匹配是延长密封圈无泄漏密封寿命的必要保证。密封圈及密封圈槽的选配方法内密封圈的选配比较简单，不再赘述，这里只介绍一种外密封圈的选配方法。假定孔、轴直接分别为D、d，所选密封圈为D0xd0，问题是如何确定密封圈槽的底径D1，如图2所示。密封圈及密封圈槽分布
