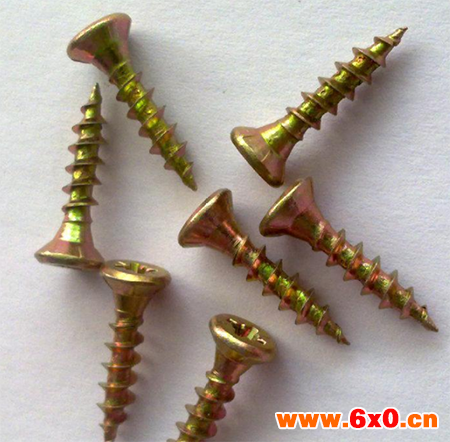

自攻螺钉,或称快牙螺丝,为钢制经表面镀锌钝化的快装紧固件。自攻螺钉多用于薄的金属板(钢板、锯板等)之间的连接。连接时,先对被连接件制出螺纹底孔,再将自攻螺钉拧入被连接件的螺纹底孔中。那机螺钉和自攻螺钉之间存在着什么样的区别那?今天就来和大家详细的介绍一下。
(1)工件上螺纹底孔的孔口要倒角,通孔螺纹两端都倒角。 (2)工件夹位置要正确,尽量使螺纹孔中心线置于水平或竖直位置,使攻丝容易判断丝锥轴线是否垂直于工件的平面。 (3)在攻丝开始时,要尽量把丝锥放正,然后对丝锥加压力并转动绞手,当切入1-2圈时,仔细检查和校正丝锥的位置。一般切入3-4圈螺纹时,丝锥位置应正确无误。以后,只须转动绞手,而不应再对丝锥加压力,否则螺纹牙形将被损坏。 (4)攻丝时,每扳转绞手1/2-1圈,就应倒转约1/2圈,使切屑碎断后容易排出,并可减少切削刃因粘屑而使丝锥轧住现象。
(5)攻不通的螺孔时,要经常退出丝锥,排除孔中的切屑。
(6)攻塑性材料的螺孔时,要加润滑冷却液。对于钢料,一般用机没或浓度较大的乳化液要求较高的可用菜油或二硫化钼等。对于不锈钢,可用30号机油或硫化油。 (7)攻丝过程中换用后一支丝锥时,要用手先旋入已攻出和螺纹中,至不能再旋进时,然后用绞手扳转。在末锥攻完退出时,也要避免快速转动绞手,最好用手旋出,以保证已攻好的螺纹质量不受影响。 (8)机攻时,丝锥与螺孔要保持同轴性。 (9)机攻时,丝锥的校准部分不能全部出头,否则在反车退出丝锥时会产生乱牙。 (10)机攻时的切削速度,一般钢料为6-15米/分;调质钢或较硬的钢料为5-10米/分;不锈钢为2-7米/分;铸铁为8-10米/分。在同样材料时,丝锥直径小取较高值,丝锥直径大取较低值。
编辑本段“刚性攻丝” 又称“同步进给攻丝”。刚性攻丝循环将主轴旋转与进给同步化,以匹配特定的螺纹节距需要。由于往孔中的进给是同步化的,因此在理论上讲不能采用带任何张力压缩的整体丝锥夹。 但是,在实际生产中这方面所存在的问题是,机床无法与正在使用的特定丝锥节距精确匹配。在机床所加工的螺纹与丝锥实际节距之间总存在细微的差异。如果采用整体丝锥夹,则该差异对丝锥寿命以及螺纹质量具有决定性的影响,因为在丝锥上要施加额外的轴向作用力。如果采用带张力压缩浮动的丝锥夹,则丝锥寿命以及螺纹质量将大大提高,因为消除了丝锥上这些额外的轴向作用力。对传统张力压缩丝锥夹存在的问题是,它们会引起攻丝深度方面较大的变化。随着丝锥变钝,将丝锥启动到孔内所需要的压力增加,在丝锥开始切削之前在丝锥驱动器内所用的压缩行程更大。结果是攻丝深度较浅。 刚性攻丝的主要优点之一是在盲孔加工中可以精确控制深度。为了精确而一致地加工工件,需要采用具有足够补偿的丝锥夹来实现较高的丝锥寿命,而不在深度控制方面引起任何变化。 攻丝加工中也需要专业的润滑剂,能有效减少工件与丝攻的摩擦,降低磨损,具有强韧的油膜,防止工件表面擦伤和起皱,能有效提高工作质量与工作效率。同时抑制温度上升,减少烧结和卡咬的产生等作用,延长模具使用寿命,保护工具,抑制黑色油泥的产生,不腐蚀工件;冷却效果卓著。 在攻丝中选择适合的润滑剂很重要,在不需要清洗的场合,要用自净性的攻丝润滑剂,对于难加工的工件,需要用纯油性的攻丝油。 1、螺钉:也是由头部和螺杆两部分构成的一类紧固件,按用途可以分为三类———机器螺 钉、紧定螺钉和特殊用途螺钉。 机器螺钉主要用于一个带有内螺纹孔的零件,与 一个带有通孔的零件之间的紧固连接,不需要螺母配合(这种连接形式称为螺钉 连接,也属可拆卸连接;也可以与螺母配合,用于两个带有通孔的零件之 间的紧固连接。紧定螺钉主要用于固定两个零件之间的相对位置。特殊用途螺钉有吊环螺钉,供吊装零件用 2、自攻螺钉:与机器螺钉相似,但螺杆上的螺纹为专用的自攻螺钉用螺纹。用于紧固连接两个薄的金属构件,使之成为一件整体,构件上需要事先制出小孔,由于这种螺钉具有较高的硬度, 可以直接旋入构件的孔中,使构件孔中形成相应的内螺纹。这种连接形式也属可拆卸连接 3、木螺钉:也与机器螺钉相似,但螺杆上的螺纹为专用的木螺钉用螺纹,可以直接旋入木质构件(或零件)中,用于把一个带通孔的金属(或非金属)零件与一个木质构件紧固连接在一 起。这种连接形式也属可拆卸连接 自攻螺钉与木螺钉区别: 1、主要区别为牙纹和使用方式都不一样,木螺钉是专为打木制材料而设定的, 自攻一般连接铁板塑料等。 2、木钉是自攻螺钉的一种,一般是用于固定木料,主要外形特征是牙距宽。 区分自攻螺钉用途的方法之一是看螺距,一般螺距越小,被固定的母材强度越高。 3、自攻钉与木]螺钉的主要区别是牙不同以及表面硬度不同,自攻钉的牙比木[螺钉牙较密,而且表面较硬,自攻钉的应用范围也比木螺钉]较广。 4、牙距牙尖角和牙纹角度都不一样。 相关推举:
