减速机图纸注意事项，避免入坑

【减速机图纸注意事项，避免入坑】

一张减速机的图纸应该包括哪些方面呢?下面随便列举一张图纸说说减速机图纸上应该看哪些参数吧!

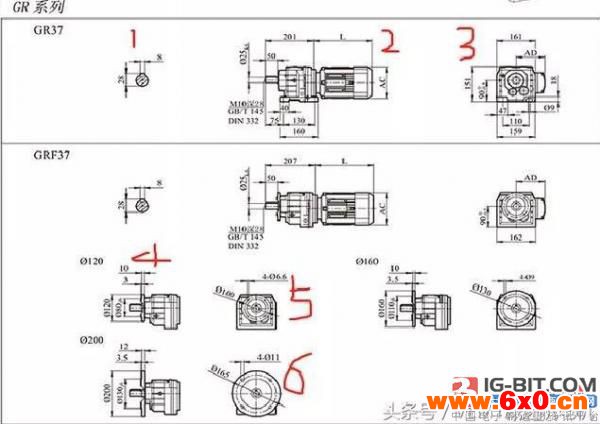

图一

这是GR37减速机的图纸，它包括了几种基本形式的图纸，比如GRF37、GRZ37等型号的。但是这是大概的图纸并不是准确到每个用户的。图一、图二都是大概的。怎么才是精确呢?看图三，它是根据用户的具体使用需求，配置电机的大小、是否带法兰/轴孔/轴等这几种形式。而制作出来的，可以对比一下这三张图就可以知道这种区别在哪里。

图二

看图纸要先看看型号是否是对的，例如图二的7，这是型号的表示。图一的1是减速机的输出轴尺寸，2是减速机的整体尺寸，3底脚的安装尺寸，4是减速机法兰盘的尺寸。图二的8是减速机键的尺寸，9是与之相对应的电机的相关信息。

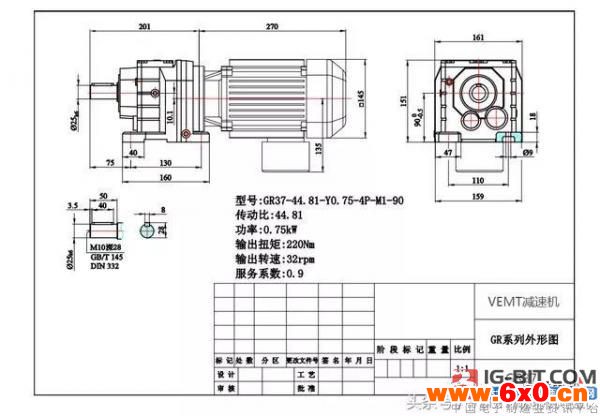

图三

而图三则是比较清楚的减速机图纸，它完整得呈现了一个减速机的型号，包括减速机的减速比44.81、安装方位M1、与之匹配的0.75KW电机、电机的极数4级以及电机的机座号90。这是根据具体的使用需求来画的，也就是说在确定需要这款减速机的时候就会画这样的图纸，以便确定尺寸进行生产。所以在买减速机的时候要核对图纸以免产生生产上的失误。基本的数据要看清楚，因为经常有用户疏忽看图纸而造成减速机安装不上的问题。如果是非标的一定要跟相关的销售人员说清楚，因为非标的生产需要的时间稍微长一点。
