低压铸造是使液体金属在压力作用下充填型腔，以形成铸件的一种方法。由于所用的压力较低，所以叫做低压铸造。其工艺过程（见图1）是：在密封的坩埚（或密封罐）中，通入干燥的压缩空气，金属液2在气体压力的作用下，沿升液管4上升，通过浇口5平稳地进入型腔8，并保持坩埚内液面上的气体压力，一直到铸件完全凝固为止。然后解除液面上的气体压力，使开液管中未凝固的金属液流坩埚，再由气缸12开型并推出铸件。

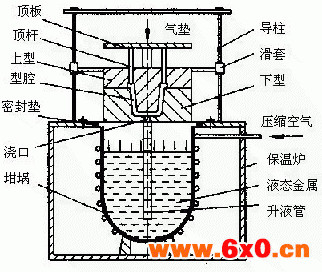

图1 低压铸造的工艺示意图
1一保温炉2一液体金属3一坩埚4一升液管5一浇口6一密封盖7一下型8一型腔9一上型
10一顶杆11一项杆板12一气缸13一石棉密封垫
低压铸造独特的优点表现在以下几个方面：
1． 液体金属充型比较平稳；
2． 铸件成形性好，有利于形成轮廓清晰、表面光洁的铸件，对于大型薄壁铸件的成形更为有利；
3． 铸件组织致密，机械性能高；
4． 提高了金属液的工艺收得率，一般情况下不需要冒口，使金属液的收得率大大提高，收得率一般可达90％。
此外，劳动条件好；设备简单，易实现机械化和自动化，也是低压铸造的突出优点。
低压铸造工艺设计
低压铸造所用的铸型，有金属型和非金属型两类。金属型多用于大批、大量生产的有色金属铸件，非金属铸型多用于单件小批量生产，如砂型，石墨型，陶瓷型和熔模型壳等都可用于低压铸造，而生产中采用较多的还是砂型。但低压铸造用砂型的造型材料的透气性和强度应比重力浇注时高，型腔中的气体，全靠排气道和砂粒孔隙排出。
为充分利用低压铸造时液体金属在压力作用下自下而上地补缩铸件，在进行工艺设计时，应考虑使
铸件远离浇口的部位先凝固，让浇口最后凝固，使铸件在凝固过程中通过浇口得到补缩，实现顺序凝固。常采用下述措施：
1． 浇口设在铸件的厚壁部位，而使薄壁部位远离浇口；
2． 用加工裕量调整铸件壁厚，以调节铸件的方向性凝固；
3． 改变铸件的冷却条件。
对于壁厚差大的铸件，用上述一般措施又难于得到顾序凝固的条件时，可采用一些特殊的办法，如在铸件厚壁处进行局部冷却，以实现顺序凝固。
低压铸造工艺
低压铸造的工艺规范包括充型、增压、铸型预热温度、浇注温度，以及铸型的涂料等。
（1）充型和增压
升液压力是指当金属液面上升到浇口，附所需要的压力。金属液在升液管内的上升速度应尽可能缓慢，以便有利于型腔内气体的排出，同时也可使金属液在进入浇口时不致产生喷溅。
（2）充型压力和充型速度
充型压力Pa是指使金属液充型上升到铸型顶部所需的压力。在充型阶段，金属液面上的升压速度就是充型速度。
（3）增压和增压速度
金属液充满型腔后，再继续增压，使铸件的结晶凝固在一定大小的压力作用下进行，这时的压力叫结晶压力。结晶压力越大，补缩效果越好，最后获得的铸件组织也愈致密。但通过结晶增大压力来提高铸件质量，不是任何情况下都能采用的。
（4）保压时间
型腔压力增至结晶压力后，并在结晶压力下保持一段时间，直到铸件完全凝固所需要的时间叫保压时间。如果保压时间不够，铸件未完全凝固就卸压，型腔中的金属液将会全部或部分流回批捐，造成铸件“放空”报废：如果保压时间过久，则浇口残留过长，这不仅降低工艺收得率，而且还会造成浇口“冻结”，使铸件出型困难，故生产中必须选择一适宜的保压时间。
（5）铸型温度及浇注温度
低压铸造可采用各种铸型，对非金属型的工作温度一般都为室温，先特殊要求，而对金属型的工作温度就有一定的要求。如低压铸造铝合金时，金属型的工作温度一般控制在200～2500C，浇注薄壁复杂件时，可高达300～3500C。
关于合金的浇注温度，实践证明，在保证铸件成型的前提下，应该是愈低愈好。
（6）涂料
如用金属型低压铸造时，为了提高其寿命及铸件质量，必须刷涂料；涂料应均匀，涂料厚度要根据铸件表面光洁度及铸件结构来决定。
低压铸造设备
低压铸造设备一般由保温炉及其附属装置，铸型开合系统和供气系统三部分组成。按铸型和保温炉的连接方式，可分为顶铸式低压铸造机和侧铸式低压铸造机两种类型。
（1）保温炉及附属装置
它由炉体、熔池、密封盖和升液管等所组成，是低压铸造机的基本部分。保温炉的炉型很多，如焦炭炉，煤气炉，电阻炉，感应炉等。但目前广泛使用的是电阻加热炉，其次是电热反射炉。
（2）供气系统
在低压铸造中，正确控制对铸型的充型和增压是获得良好铸件的关键，这个控制完全由供气系统来实现。根据不同铸件，不同铸件的要求，供气系统应可以任意调节，工作要稳定可靠，结构要使维修方便。
特殊低压铸造工艺
低压铸造对一些特殊结构或特殊性能要求的铸件，难以满足时，就在低压铸造的基础上，发展出一些特殊低压铸造工艺。
（1）压差法低压铸造
有些铸件的内部质量要求高，希望在较高的压力下结晶，但一般低压铸造时的结晶压力不能太大。因而发展出压差法低压铸造。其工艺过程是将电阻保温炉和铸型全部进行密封，在密封罩内通人压力较大如500kPa的压缩空气，这时由于铸型与增锅内部的压力相等，金属液不会上升，然后金属液向上补充50kPa压力，金属液就会上升充填型腔。同时铸型内的金属液也在高压下结晶凝固。这种方法使铸件得到较致密的结晶组织，提高了铸件的机械性能。据资料介绍这种工艺与一般铸造方法相比，使铸件强度提高约25％，延伸率提高约50％。但设备较庞大，操作麻烦，只有特殊要求时才应用。
（2）真空低压铸造
对薄壁或复杂的大型铸件，采用前述的低压铸造工艺，也难以满足时，采用真空低压铸造就容易解决。它的装置与压差法低压铸造基本相似。在浇注前先将型腔中的气体抽出再进行浇注，这时浇注速度可以提高，不会产生氧化夹杂和气孔等缺陷。
