螺纹联接和螺旋传动
来源：网络 作者：网络转载 2019-10-09 阅读：832

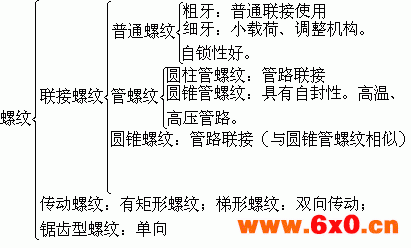

一、螺纹的形成把一锐角为 ψ 的直角三角形绕到一直径为 d 的圆柱体上，绕时底边与圆柱底边重合，则斜边就在圆柱体上形成一条空间螺旋线。如用一个平面图形 K （ 如三角形）沿螺旋线运动并使 K 平面始终通过圆柱体轴线 YY- 这样就构成了三角形螺纹。同样改变平面图形 K ， 同样可得到矩形、梯形、锯齿形、圆弧形（管螺纹）二、螺纹种类
三、螺纹的主要参数1.大径 d （ D）： 螺纹的最大直径在标准中也作公称直径。2.小径 d1(D1) ：即螺纹的最小直径3.中径 d2 —— 在轴向剖面内牙厚与牙间宽相等处的假想圆柱面的直径，近似等于螺纹的平均直径 d2 ≈ 0.5(d+d1)4. 螺距 P —— 相邻两牙在中径圆柱面的母线上对应两点间的轴向距离5.导程（ S ） —— 同一螺旋线上相邻两牙在中径圆柱面的母线上的对应两点间的轴向距离6.线数 n —— 螺纹螺旋线数目，一般为便于制造 n ≤ 4螺距、导程、线数之间关系： L=nP7. 螺旋升角 ψ ：中径圆柱上，螺旋线的切线与垂直于螺纹轴线的平面的夹角8 . 牙型角 α ：螺纹牙型两侧边的夹角。
