米制锥螺纹的基本牙型和基本尺寸
来源：网络 作者：网络转载 2019-10-09 阅读：852

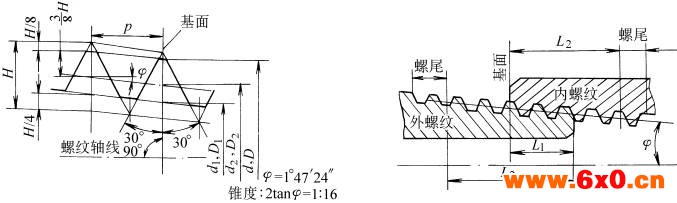

米制锥螺纹的基本牙型和基本尺寸(GB/T1415-1992)
(mm)注
:与圆锥  |
| 螺纹 公称直径 d，D | 螺距P | 基面上螺纹直径 | 基准距离L1 | 有效螺纹长度L2 |
| 大径 d＝D | 中径 d2＝D2 | 小径 d1＝D1 | 标准基 准距离 | 短基准 距离 | 标准有效 螺纹长度 | 短有效 螺纹长度 |
| 6 | 1 | 6.000 | 5.350 | 4.917 | 5.5 | 2.5 | 8 | 5 |
| 8 | 8.000 | 7.350 | 6.917 |
| 10 | 10.000 | 9.350 | 8.917 |
| 12 | 1.5 | 12.000 | 11.026 | 10.376 | 7.5 | 3.5 | 11 | 7 |
| 14 | 14.000 | 13.026 | 12.376 |
| 16 | 16.000 | 15.026 | 14.376 |
| 18 | 18.000 | 17.026 | 16.376 |
| 20 | 20.000 | 19.026 | 18.376 |
| 22 | 22.000 | 21.026 | 20.376 |
| 24 | 24.000 | 23.026 | 22.376 |
| 27 | 2 2 | 27.000 | 25.701 | 24.835 | 11 | 5 | 16 | 10 |
| 30 | 30.000 | 28.701 | 27.835 |
| 33 | 33.000 | 31.701 | 30.835 |
| 36 | 36.000 | 34.701 | 33.835 |
| 39 | 39.000 | 37.701 | 36.835 |
| 42 | 42.000 | 40.701 | 39.835 |
| 45 | 45.000 | 43.701 | 42.835 |
| 48 | 48.000 | 46.701 | 45.835 |
| 52 | 52.000 | 50.701 | 49.835 |
| 56 | 56.000 | 54.701 | 53.835 |
| 60 | 60.000 | 58.701 | 57.835 |
外螺纹配合的圆柱内螺纹采用普通螺纹,其有效螺纹长度不得小于相应规格L2的80%。
