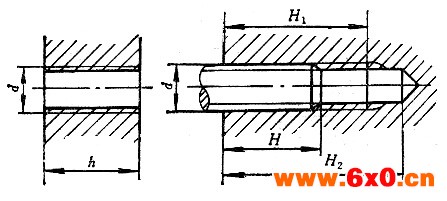

| 公称直径d | 通孔拧入深度h | 盲孔拧入深度H | 攻丝深度H1 |
| 3 | 8 | 6 | 7 |
| 4 | 10 | 8 | 10 |
| 5 | 12 | 10 | 12 |
| 6 | 15 | 12 | 15 |
| 8 | 20 | 16 | 18 |
| 10 | 24 | 20 | 23 |
| 12 | 28 | 24 | 27 |
| 16 | 36 | 32 | 36 |
| 20 | 45 | 40 | 45 |
| 24 | 55 | 48 | 54 |
| 30 | 70 | 60 | 67 |
| 36 | 80 | 72 | 80 |
| 42 | 95 | 85 | 94 |
| 公称直径d | 通孔拧入深度h | 盲孔拧入深度H | 攻丝深度H1 |
| 3 | 8 | 6 | 7 |
| 4 | 10 | 8 | 10 |
| 5 | 12 | 10 | 12 |
| 6 | 15 | 12 | 15 |
| 8 | 20 | 16 | 18 |
| 10 | 24 | 20 | 23 |
| 12 | 28 | 24 | 27 |
| 16 | 36 | 32 | 36 |
| 20 | 45 | 40 | 45 |
| 24 | 55 | 48 | 54 |
| 30 | 70 | 60 | 67 |
| 36 | 80 | 72 | 80 |
| 42 | 95 | 85 | 94 |
