数控单元冲压模具的快速成形技术

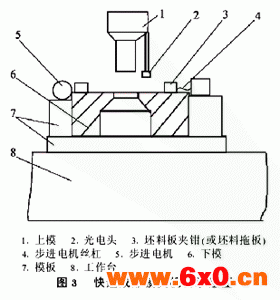

随着经济的快速发展和市场需求的多样化,人们对产品生产周期的要求越来越短,尤其在小批量甚至单件生产方面,要求现代制造技术不仅要有较高的柔性,还要有更新的、更能满足市场要求迅速变化的生产模式。数控单元冲压模具快速成形技术,就是为适应此种状态而产生的。2单元冲模快速成形的数字化编码钣钣件的形状可分割成一些简单的图形元素,然后合成所需图形。例如:矩形是4个直角的合成;波浪形是一些曲线的合成等。因此,对于一些精度要求较高的小批量甚至单件生产的钣金件,可以用一些通用件迅速组装成单元冲压模具,采用数控技术,使之快速成形。将被加工钣金件看成一个可被分割的平面图形,对分割出来的简单图形元素进行数字化处理。即按其方位进行定位编码。如图1所示的非等距简单图形零件的数字化,缺口1、2、3、4的(Δx,Δy)均相等,方孔5的(Δx,Δy)均等于2倍的(Δx,Δy),设现有通用冲头的宽等于Δx,长等于Δy,则按如图1所示进行编号。缺口1由位置(2,0)以及位置(3,0)合成,缺口2、3、4同样由两个位置合成,方孔由8个位置合成。如果采用矩形单元快速成形,可以获得如图2所示的二维编码,由于划分过细使得到的编码较长。如果采用正方形单元快速成形,则可以获得如图3所示的二维编码,其编码减小一半。矩形单元二维编码如下：对于等距简单图形零件如钥匙齿形的快速成形由于齿距相等河以进一步简化编码。钥匙齿形编码示意图，如图2所示。图中采用三角形单元，实际应用采用的是梯形单元编码可以降为一维数组。参数定义:齿数--冲压的次数，现假使为5。齿距--冲压时，Y方向的每次移动的距离。级差值—冲压时X方向移动一个单位时的距离。级差数--冲压时，X方向的移动单位。当选定齿距和级差值后，钥匙的齿形加工位置可以转换为级差数最后齿形编码为一维数组((21321)。由以上可知数字化编码是单元冲模快速成形的关键，合适的编码不仅可以提高生产效率，而且可以节省存储内存。3快速成形的结构设计目前，大部分中小型企业尚不具备购买高档数控冲床的经济实力，数控单元冲压模具可以直接安装在普通冲床上作为简易数控冲床来使用。快速成形模具机构示意图如图3所示。上模为凸模机构。光电头安装在上模板下方以检测凸模的起落。坯料的装夹要根据不同的需要进行设计。料板由步进电机控制丝杠分X,Y方向驱动。下模为凹模机构，直接安装在工作台上。4快速成形的控制系统设计4.1电机驱动及选用步进电机是一种将电脉冲转化为角位移的执行机构。共有3种:永磁式、反应式和混合式。混合式集中了前二种的优点，从性价比方面进行综合考虑，拟选用步进角1.8o的两相混合式步进电机。驱动器的型号、种类较多，细分型为考虑对象。因为细分型可消除电机的低频振荡，可提高电机的输出转矩及分辨率。顾及速度和精度细分系数定为4。4.2系统硬件设计数控单元冲模是安装在曲轴式压力机上的，机床的冲压原理不变。需要控制的是两方面内容:首先要确定零点以及各工位点的位置;其次在上冲模往复动作的启停间被加工件的按编码所得的X,Y方向的快速进给送料运动以及这两个动作的协调。即实现冲压和送料动作的同步控制。控制系统框图，如图4所示。光电信号检测电路图，如图5所示。数控系统的人机界面采用键盘输入LED显示键盘具有数字键、设定、修改、查寻、X及Y方向的调整、执行等的功能键，可用来完成加工程序的输入、修改及对控制的操作和调整等。操作人员根据被加工件的形状在计算机上进行编码，自动生成加工程序，通过串行口将加工程序下载给单片机并且保存在FLASHROM中。工模安装后手动调整零位。进入执行后单片机从FLASHROM中取得加工程序，并计算X,Y方向的步进距离后再将其转换成相应的步进脉冲数控制X,Y方向的步进电机的转动步数。当光电信号检测到上模位于开启位置时数控系统迅速将待加工件定位到加工位置，并且启动冲床上冲模下压，实现一次冲压。在冲床带动上冲模开启时数控系统迅速地将待加工件移动到下一加工位置等待下次冲压，直到完成加工停止冲床运动。4.3系统软件设计整个系统由上位机来管理。系统软件语言采用VisualBasic6.0编制其集成开发环境(IDE)集设计、修改、调试、生成等功能于一体，人机交互界面十分友好。它是功能强大的Windows环境下的编程语言简单易学可视化程度高。系统软件结构采用模块化结构，共有5个功能模块:系统开机后进入Windows界面双击“数控单元冲模”图标，即弹出应用界面，可选择功能模块。系统软件功能模块图如图6所示。编辑模块用来完成用户对所设定的参数组进行操作的程序的编辑、修改、生成。参数设定模块将输入的参数组制成数据表，送入数据库以备程序的调用。运行管理模块负责程序的运行、中断。通信模块负责上、下位机之间的通信管理，就是将控制程序段及调用的参数组使用MSCOMM控件，通过RS232串行口送入单片机使单片机执行控制工作。查询模块。方便用户对已存文件的查看与调用。单片机的程序也采用模块化结构，与上位机一样共有5个功能模块通过通信接口接受上位机的输入指令，控制X,Y方向步进电机的运动。也可以脱离上位机直接控制运行。上位机通信程序流程图，如图7所示。下位机通信程序流程图，如图8所示。5结束语随着数控技术、伺服技术、运动元件的发展，以及市场经济的需要，数控单元冲压模具快速成形技术得到迅速发展。对于中小型传统企业，这种结合传统制造工艺的高新技术无疑是一种投资省，见效J陕，方便、快捷的技术。随着经济和科学技术的不断发展，实现自动上下料装备、外置模具库自动换模装备等，已经摆在人们的面前。可见，数控冲压的发展是以相关技术和新结构的研制为基础的。单元冲压模具快速成形技术，无疑是先进冲压技术发展的一个新起点。
