F系列平行轴些齿轮减速机的结构特点

来源:网络  作者:网络转载   2019-09-25 阅读:463

F系列减速机是四大系列减速机中的一款。这款减速机与其他三款不一样的是,这款减速机的输出方式,这款减速机的输出方式属于平行轴输出。

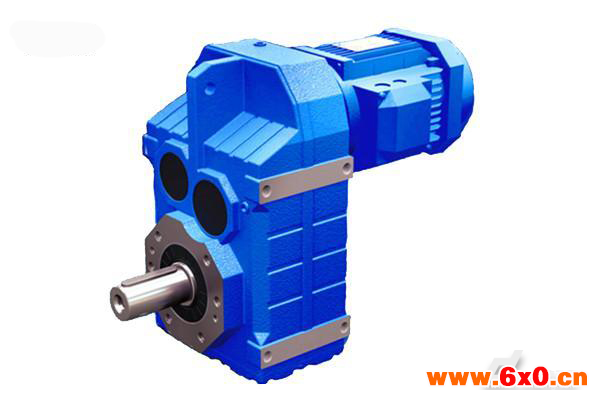

这是典型的F系列减速机的实物图,但是由于他的基本型式比较多,所以您看待的实物与这个典型的可能有些差别。

一、F系列平行轴减速机的基本型式

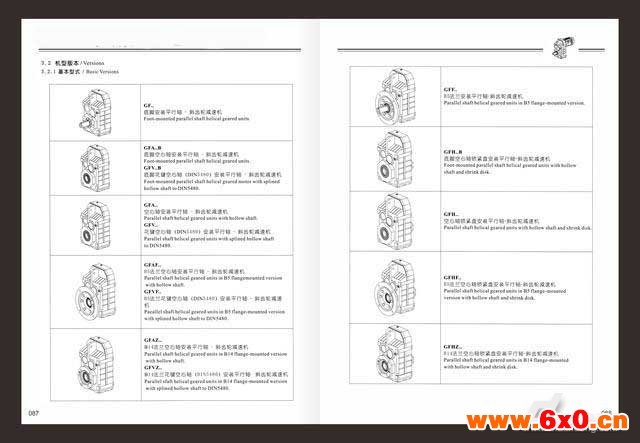

F系列减速机的基本型式有十种之多。

GF底脚安装平行轴—斜齿轮减速机、GFA...B底脚空心轴安装、GFV...B底脚花键空心轴安装、GFA空心轴安装、GFV花键空心轴安装、GFAF是B5法兰空心轴安装、GFVF是B5法兰花键空心轴安装、GFAZ是B14法兰安装、GFVZ是B14法兰花键空心轴安装、GFF是B5法兰安装、GFH...B底脚空心轴锁紧盘安装、GFH是空心轴锁紧盘安装、GFHF是B5法兰空心轴锁紧盘安装、GFHZ是B14法兰空心轴锁紧盘安装。这十种不同的基本型式是为了满足不同的使用需求,使得这种减速机可以在不同的工作机中使用。

二、F系列平行轴减速机的输入型式

这种减速机的输入型式有三种分别是GF...Y...直联电机输入;GF...AM...是AM法兰输入;GF..AD..是AD轴输入。

三、F系列减速机的安装方位

这种减速机可以满足6种安装方位从M1-M6。但是有限制,并不是每一款减速机都可以可以满足六种安装方位的使用,其中可以使用M2-M6安装需要满足的是型号在F97-F107且输入转速需要大于2500转每分钟;或者是型号大于F107的且输入转速大于1500转的。这两种情况都能满足的情况下才能使用M2-M6这5种安装方式,

四、F系列减速机那那个配的最大和最小的电机功率是多少?

F系列减速机能配的最小功率的减速电机是120W的也就是0.12KW,抛开其他的不说能配0.12KW的F系列的型号有F27-F127都能配。而能配最大的电机的功率是90KW的电机,能配这功率的电机型号有F127、F157这两款减速机。

五、F系列减速机的体积大小的最值是多少?

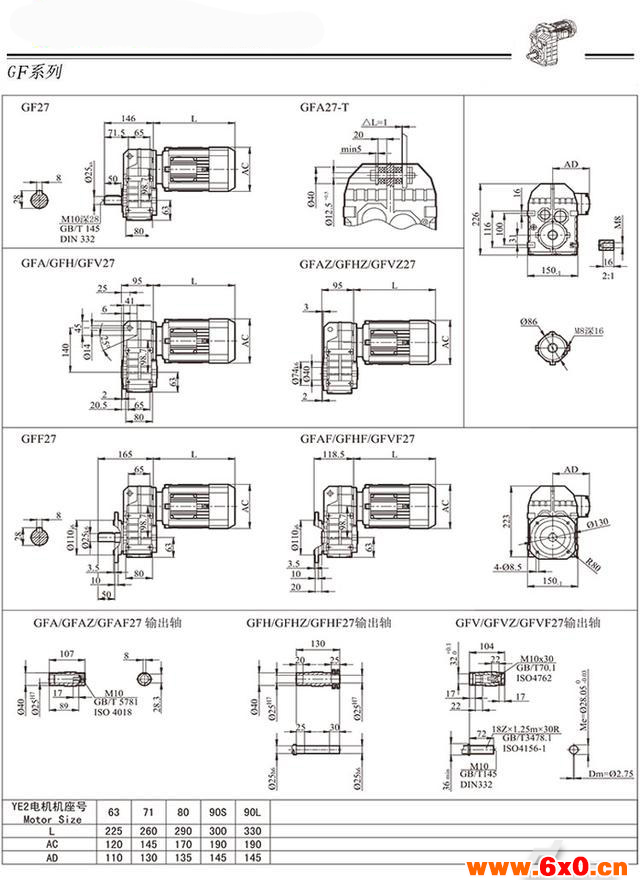

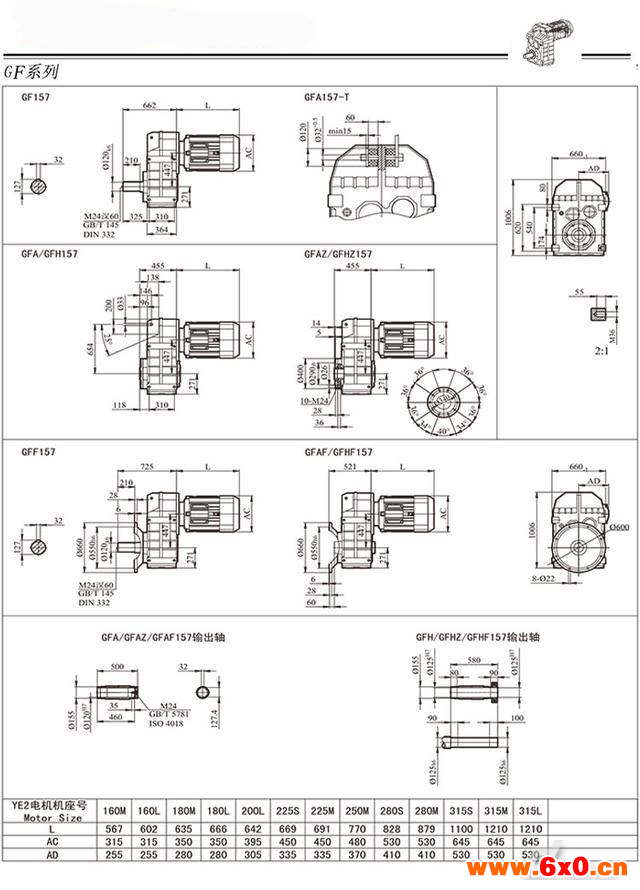

F系列最小的型号是F27的,最大的型号是F157的。下面通过图纸来对比一下这两种型号的减速机体积之间的区别吧。

今天对于F系列减速机的介绍先到这里。
