不锈钢螺丝的应用已经普及到我们日常生活中了,但是对于不锈钢螺丝常见的问题来说,很多还是有所了解的,比如说,不锈钢螺丝断裂,不锈钢螺丝的锁死,不锈钢螺丝的发黑等问题。中华标准件网根据具体了解,总结出不锈钢螺丝常见的一些问题以及相应的解决方法,让大家对不锈钢螺丝认识更全面。
一、不锈钢螺丝发黑问题
不锈钢螺丝发黑原因:
不锈钢螺丝发黑通常是因为冷镦或搓牙时产生的热量太高造成。通常多发于十字槽部分部。生产过程中通过润滑油供给可以实现热量及时分散,也可将机器的速度适当下调,避免问题产生。当然,不锈钢螺丝发黑除了技术方面的原因,还有可能是不锈钢螺丝本身的材质问题也会造成不锈钢螺丝表面发黑。
不锈钢螺丝发黑的解决方案工艺流程
除油—过水—十字槽清洗剂—过水—中和—过水—烘干;把不锈钢螺丝十字槽清洗剂加温到70度,然后把除油后不锈钢螺丝产品放入十字槽清洗剂中,浸泡5-15分钟,过清水,中和,吹干即可。
二、不锈钢螺丝防松问题
不锈钢螺丝松动的主要原因:
自发螺栓松动 - 冲击,振动,动态载荷
松弛-沉降,蠕变,放松
为了防止自发松动,需要消除连接部件之间的滑动,或者至少降低到临界水平以下。这可以通过增加轴向张力,增加夹紧部件之间的摩擦或减小循环载荷来实现 - 例如,冲击,振动或循环热负荷。
不锈钢螺丝防松解决:
第一种,运用特殊的材料的反弹性,比如说工程树脂材料,它具有较好的反弹性。把它附在不锈钢螺丝牙纹上。使它与螺母,或物料产品进行机械的摩擦。产生震动及绝对的阻力。完全解决螺丝松落问题。
第二种,简单的讲就是在不锈钢螺丝牙螺纹上涂上一层胶,所谓的点胶。这种胶叫作耐落胶。这种胶具有高贴度,无毒等良好的性能。这种胶涂在不锈钢螺丝上,干燥之后,粘附力超强。能使不锈钢螺丝螺纹在螺母螺纹结合,或者于产品螺纹孔接合后,产生超因的紧固作用。起到超好的防松作用。

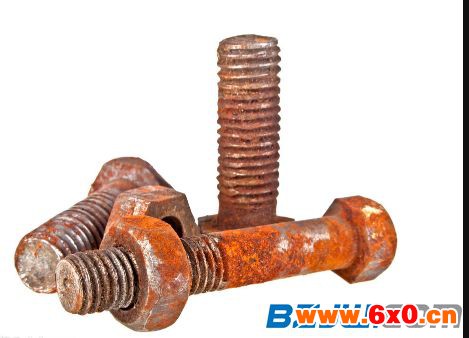

三、不锈钢螺丝腐蚀生锈问题
不锈钢螺丝腐蚀生锈常见因素:
1、粉尘或异类金属颗粒的附着物,在潮湿的空气中,附着物与不锈钢螺丝的冷凝水,将二者连成一个微电池,引发了电化学反应,保护膜受到破坏,称之谓电化学腐蚀。
2、不锈钢螺丝表面粘附有机物汁液(如瓜菜、面汤、痰等),在有水氧情况下,构成有机酸,长时间则有机酸对金属表面的腐蚀。
3、不锈钢表面粘附含有酸、碱、盐类物质(如装修墙壁的碱水、石灰水喷溅),引起局部蚀。
4、在有污染的空气中(如含有大量硫化物、氧化碳、氧化氮的大气),遇冷凝水,形成硫酸、硝酸、醋酸液点,引起化学腐蚀。
不锈钢螺丝腐蚀生锈后的解决方法:
1、必须经常对装饰不锈钢表面进行清洁擦洗,去除附着物,消除引发修饰的外界因素。
2、海滨地区要使用316材质不锈钢,316材质能抵抗海水腐蚀。
3、市场上有些不锈钢管化学成分不能符合相应国家标准,达不到304材质要求。因此也会引起生锈,这就需要用户认真选择有信誉厂家的产品。
不锈钢螺丝表面生锈之后,不仅会影响到外表的美观,还在一定程度上影响了产品本身的使用性能。因此,在使用不锈钢螺丝的时候也要注意保养和维护,防止过早出现生锈腐蚀。具体也可以按照以上介绍的方法进行处理,更多机械配件的知识,复鑫网平台后续将继续为你提供。
四、不锈钢螺丝断裂问题
不锈钢螺丝断裂原因:
有时,时常看到铁的螺丝断裂,还有的时候,也看到不锈钢螺丝断裂。但一般来说不锈钢螺丝是很少断裂的。因为本身不锈钢螺丝线材就比较硬。但在特定的情况下,不锈钢螺丝还是会断裂的。那么不锈钢螺丝断裂的原因主要有哪些呢!
不锈钢螺丝断裂的原因如下:
1、不锈钢螺丝所采用的原材料质量问题,不锈钢螺丝线材质量不好。有很多杂质,不纯,导致不锈钢螺丝硬度不够。
2、生产不锈钢螺丝工艺问题。比如说偏头偏心的不锈钢螺丝,还有生产制造时下冲作业时Q值太深和R位设计过小。
3、客户在使用不锈钢螺丝时,用力过大。一般你做下扭力测试看最小破断力为多少,再调节扭力即可。
预防不锈钢螺丝断裂方式:
1、塞加垫铁;
2、改进螺丝加工工艺;
3、改进标准节加工工艺。
五、不锈钢螺丝锁死问题
不锈钢螺丝锁死的原因
一、螺纹配合存在的偏转角度与不锈钢较软的特性易造成不锈钢螺丝的锁死
1、不锈钢螺丝和不锈钢螺母的配合属于间隙配合,有着各自执行的国际标准公差范围,所以内外螺纹在配合时中心轴线基本不在同一直线上,应为倾斜而减少了内外螺纹的接触面。

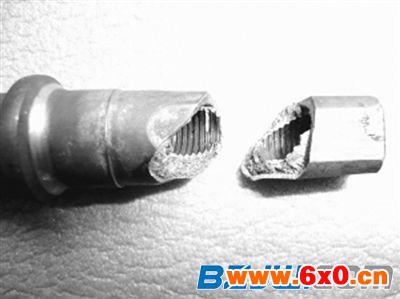

不锈钢螺丝锁死原因及解决方法
2、不锈钢螺丝与不锈钢螺母的偏转角度越大,螺纹配合的受力面积就越小,牙纹就越容易受损。
3、锁紧过程中的用力不均匀或是倾斜,造成不锈钢螺丝和不锈钢螺母的中心轴线倾斜最大化,使得不锈钢螺丝与不锈钢螺帽螺纹的作用面没有完全接触,由面受力转为点受力或是每个单位上受力变大。
4、不锈钢螺丝相对碳钢螺丝而言要软,若锁紧过程中摩擦掉下铁屑,会粘连而不掉落,从而干涉螺纹的顺畅进出,导致牙底于牙顶顶死
二、锁紧力过大与不锈钢导热率较低特性易导致螺纹的锁死
1、螺丝螺母旋转过程中因为摩擦产生热量,不锈钢的导热率相对较低,当所产生的压力与热力破坏了氧化铬层(不锈钢之所以不易生锈的氧化层)时,使得金属牙纹直接发生阻塞,加上不锈钢的特性较软,进而发生黏着的现象。锁紧力越大产生的热量越大,螺丝牙山部的不锈钢越容易产生黏连。
2、锁紧不锈钢螺母时,扭力(锁紧力)必须大于不锈钢螺丝、不锈钢螺母自身的摩擦力,方可旋动螺母。当螺母顺着螺纹线旋转下降时,因为反作用力的作用会使不锈钢螺丝伸张,当扭力(锁紧力)超过螺丝的降伏点(即安全扭矩)时,螺丝会发生残留应变而保持伸长状态。当螺丝伸长超过其弹性范围时,则会产生永久变形而导致螺纹锁死。
不锈钢螺丝锁死的解决方法
针对上述易产生锁死的原因,使用不锈钢螺丝需要尽量注意:
1、保持不锈钢螺丝、不锈钢螺母的中心轴线与被锁面垂直,减少偏转角度。
2、尽量使用手动扳手,减缓上锁速度,保持螺纹干净,使用润滑油来降低摩擦系数,减少热能,从而减少粘连。
3、尽可能使用扭力扳手或套筒扳手,避免用力过大,控制扭力在安全扭矩范围内。
4、选择相对高硬度的产品,减少螺纹的剪切。
5、使用不锈钢防锁死剂,对降低锁死比例效果明显。
QQ交流群
