摘要介绍一种以PIC16C57单片机为核心的低电阻测量仪，与普通的低电阻测量仪不同的是：该测量仪的测试电流仅为05 mA并加有多种保护电路，具有很高的安全性能。主要应用于军工、国防、民用爆破等行业的电火工品的直流低电阻的测量。

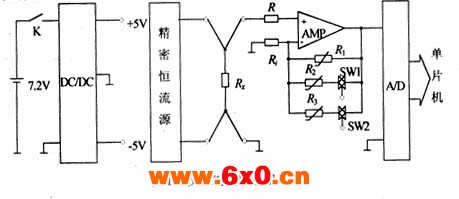

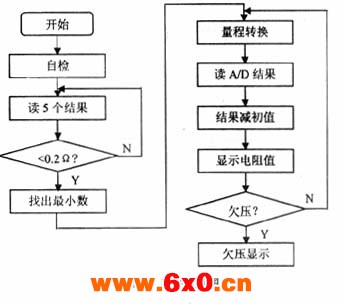

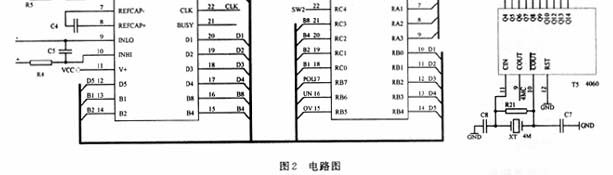

关键词 PIC单片机低电阻火工品 低电阻测量仪按其测试电流的大小可分为两类：一类测试电流较大，主要用于接插件、开关、导体等产品的直流低电阻的测量；另一类测试电流很小（一般为1 mA左右），用于电雷管、点火具或其他危险易爆场合的接插件、开关等元器件的直流低电阻的测量。低电阻测量仪对安全性能要求很高，必须增加多种保护电路；在PCB板设计布线时也要考虑安全性和可靠性。1989年至今，我们不断改进和完善电路设计，设计生产了4个型号的低电阻测量仪，以下是zui新的DZC-4型智能低电阻测量仪。　1 总体方案和技术指标　 如图１所示，该仪器由5个部分组成：电源供应、精密恒流源、精密电压放大器、A/D 转换器、单片机控制器。 其主要技术指标如下： 测试范围：0～20Ω0～200Ω0～2 k（三挡量程自动切换）； zui高分辨力：0.001 ；  测试电流：0.5 mA； 测试精度：±（0.2%+2）； 整机耗电：<30 mA 。　2 硬件设计　 （1）电源部分 整机采用6节5号镍氢电池供电（7.2 V）及通用DC/DC变换器，将电池电压转换成稳定的±5 V直流电压。该部分还有电池电压监测电路和充电电路，电池充满电可以供仪器连续使用约50小时。 （2）恒流源 由精密基准电压源和高性能运放组成，向被测电阻提供的测试电流。测试电流选为0.5mA。 由于精密电流源部分是整个仪器安全性能的薄弱环节，必须考虑各种内部和外部的可能因素对仪器造成的损坏，从而影响安全性能。主要采取了以下措施： 限制电流利用结型场效应管的恒流特性限制测试电流ITEST大小，一般取IDSS≈2*ITEST。为增加可靠性，采用两只场效应管串联。 限制电压采用稳压二极管并联于测试端限压。 （3）精密放大器 由斩波稳零运放做测试信号的同相放大，因为A/D转换器的满量程电压为2 V，测试电流0.5mA，对应20，200，2K 三个量程的同相放大倍数为200，20，2。在负反馈回路接入两个由单片机控制的模拟电子开关SW1 、SW2，用于3个量程不同放大倍数的切换：当量程为20 偈保琒W1，SW2均关闭；为200 偈盨W1开启；2k 偈盨W1，SW2均开启。仪器校验时应从低量程开始，否则不能校准所有的量程。另外，Ri，R1，R2， R3应选用精密电阻和精密电位器，使温度的影响降至zui低。 （4）A/D转换器 如图2所示，采用4 1/2位的ICL7135芯片，接成满量程为2 V的电压表的模式。ICL7135用5位BCD码的形式向单片机提供数据，并提供过量程（OV）和欠量程（UN）信号给单片机用于量程自动切换。ICL7135的时钟频率来自T5（CD4060）的Q5端，频率为1.25 kHz，正好是工频50Hz的整数倍，能提高仪器抗工频干扰的能力。A/D转换频率约为：3.3次/s。T5的COUT端还提供4MHz的时钟频率给单片机。 （5）单片机控制器 此部分的功能有：数据采集、处理、显示、量程切换、电压监控等。本机显示模块有两片74LS164分别用于LED数码管的位驱动和段驱动，共有5位数码显示，如图2所示。 单片机T2的25脚用于关闭显示模块的显示，以免数码管在数据传输过程中显示乱码。T2的 24脚是电池欠压检测输入，T2的23、22脚控制精密放大器的模拟电子开关，产生需要的放大倍数。 3 软件设计 　 本仪器zui大特点是用软件实现自动调零和量程转换，省去故障率较高的电位器和量程切换开关。软件调零的方法是：开机后单片机进行自检，如果系统工作正常就读取A/D转换的结果。当连续读取5个A/D转换结果后，判断它们是否都小于0.2Ω,否则，就认为操作者没有将测试棒可靠短路，仪器继续显示调零提示符。如果连续5个值都小于0.2Ω,这时就找出其中zui小值作为初始值，以后每次的测量结果都要减去初始值。
