测试测量在移动视频中的应用

    移动业界和广播网络运营商越来越愿意为包括笔记本电脑、和PDA在内的移动接收终端提供多媒体流的视频内容服务。DVB-H（数字视频广播－手持）克服了移动环境下采用DVB－T（数字视频广播－地面）的限制之后，已准备好为手持设备传输电视信号。此外，为DVB-H应用的测试技术正在评估中，以保证电路、终端和网络的可靠集成。     DVB-H对于移动电视发送是再合适不过的技术，因为它可以适应移动电视所遇到的两大困难：     ? *，DVB-H采用称为MPE-FEC的附加错误纠正（incorporating additional error correction），这在DVB-T中是没有的。MPE-FEC工作在互联网协议（IP）层，在许多数据包丢失时仍能安全接收。     ?第二，对于移动接机终端的电池寿命，DVB-H比DVB-T节约高达90%的功率。这是采用时间分片技术来获得，以突发式数据发射代替连续发射，使接收终端在非突发信息期间关闭。 另外，4K调制的DVB-H也比DVB-T标准更好（图1）。这种在8K（允许大的单频网络[SFN]，但速度有限）和2K（允许很高速度，但只有小的单频网络）作出折衷，保证在高速下的稳定移动接收。在这里SFN的大小是指在SFN内两台发射机之间的zui大距离。发射参数信令（TPS）位指示接收机是否具有DVB-H特征，如果具有的话，则应指出相关特性。

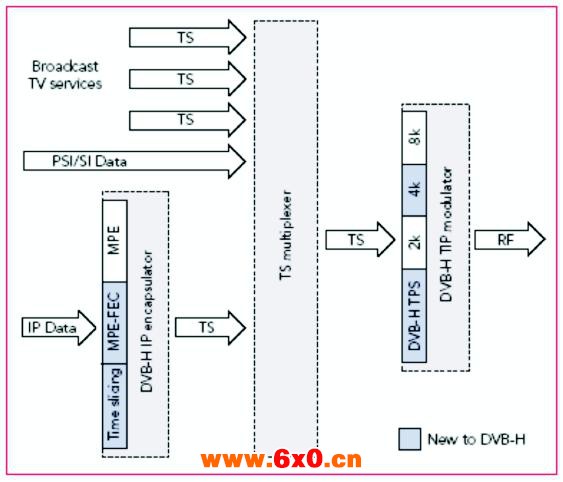

DVB-H网络配置     由于DVB-H的基础是DVB-T，所以它们的网络配置相似。播放中心（图2）由MPEG-2传输流（TS）作为输入的多路复用器组成。新特征的DVB-Hzui少有一路TS来自DVB-H的IP封装器，例如研发中的DIP010，它将输入的IP数据封装，以便打包到传输流内。 多路复用器输出TS送到遵循DVB-H的调制器/发射机，例如研发中的7000系列，它能够支持4K调制方式和DVB-H规定的TPS位。因为这些技术配置与DVB-T相似，所以广播商可将DVB-T和DVB-H的服务组合分享在一个多路复用器的网络内。这样能够利用现成网络提供DVB-H服务，使运营商的成本降低并且减小DVB-H技术投资的风险。特别是试播网络，这些都对运营商有利，因为可以使用现成设备而无需购买新系统。     在引用新技术时，对于测试和测量设备的主要要求可在研发过程中求得。对于DVB-H来说，主要有两项研发应用：DVB-H芯片研发和DVB-H兼容手机的研发。

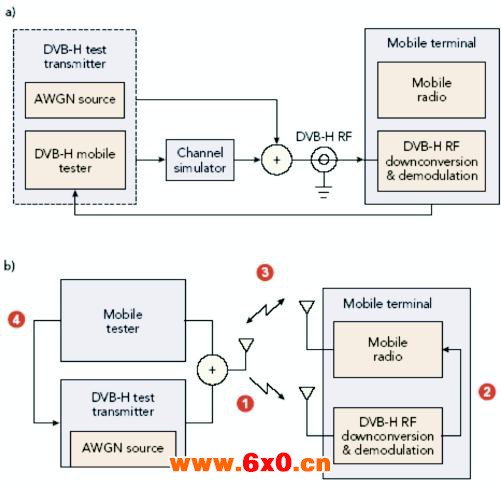

DVB-H的测试     一种在研发实验室内测试遵循DVB-H的RF芯片的配置如图3所示，由产生基带信号（DVB-H流）的信号发生器驱动测试发射机，然后，RF信号送入被测器件DUT。DUT的输出信号输入到基带DVB-H分析仪。为了测试RF接收机芯片内的各种功能块，输入信号可以发生变化。原理上，变换输入信号的相应参数可以测试芯片的全部功能。例如，在信号发生级使MPE-FEC接通和断开，以便测试芯片的MPE-FEC功能。测试发射机可以改变传输方式（2K、4K、8K）或变动参数（例如调制电平），插入传输噪声，引入信号衰落来模拟运动中的接收机。因此，利用位错误率BER测量容易测出接收机的性能。 对于移动终端的特性测试，需要用DVB-H测试发射机建立实际的发射环境。为了模拟实际环境，还要在测试发射机上添加校准的高斯噪声（图4a），再将合成信号送到被测移动终端的接收机部分。BER测试将获得接收机具有的处理这些噪声条件的能力。     对于移动终端测试，需要采用信道模拟或衰落模拟来测试在运动中的被测终端特性。衰落反映了发射信号经过不同信号路径到达运动中的接收机的情况。接收机必须处理信号衰落，因为这些信号路径具有不同的电平、相位和不同的延时。测试用的发射机同样要反映衰落。     在检测移动终端的DVB-H执行情况后，可使用闭环测试来评估反向信道（图4b）。DVB-H测试发射机和无线通信测试仪一起可提供所需的发射模拟。图4b中的圆圈数字说明模拟的顺序： 1．    DVB-H测试仪产生空中的数据包。 2．    DVB-H移动终端的RF下变换器和解调功能将测试信号解调，再向移动终端的移动无线级送去解调后的数据包。 3．    无线级向空中反向链路发射数据包。 4．    移动测试仪检查回送数据包和计算包的误码率。     中DVB-H部分从测试发射机接收到DVB-H信号，便运行应用程序起动无线的反向路径，例如，将通过DVB-H信道接收到的综合数据由反向路径发射。移动无线测试仪接收和分析这些信号，与DVB-H测试发射机建立的通信使回路闭合，计算闭环数据包的误码率。然后对DVB-H信号插入高斯噪声，由测试系统求得接收机的极限特性。
