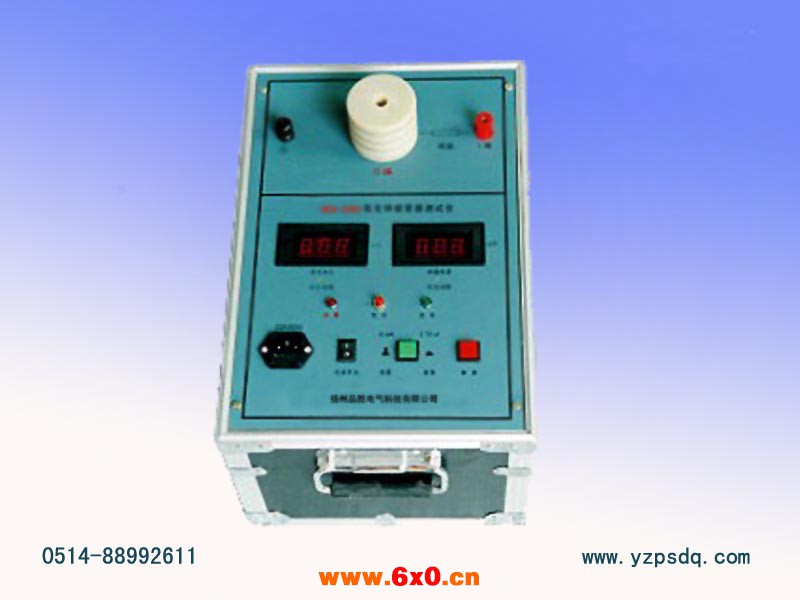

PSMOA氧化锌避雷器测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，测量MOA的直流参考电压（U1mA）和0.75 U1mA下的泄漏电流。直流参数氧化锌避雷器测试仪将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备。二、PSMOA氧化锌避雷器测试仪产品技术参数1、PSMOA氧化锌避雷器测试仪测量范围：电压0～30kV 电流：0～1000μA2、PSMOA氧化锌避雷器测试仪测量精度：电压1％3、PSMOA氧化锌避雷器测试仪环境温度：0～+40℃4、PSMOA氧化锌避雷器测试仪相对湿度：25℃时≤85％5、PSMOA氧化锌避雷器测试仪海拔高度：＜1000M6、PSMOA氧化锌避雷器测试仪电源电压：220V±10％7、PSMOA氧化锌避雷器测试仪电源频率：50±1HZ 三、PSMOA氧化锌避雷器测试仪使用方法1、PSMOA氧化锌避雷器测试仪打开仪器箱盖，将仪器外壳牢固接地。2、PSMOA氧化锌避雷器测试仪将避雷器的一端插入仪器的高压套管内（H端），另一端用线夹夹住。或者用专用的绝缘线从高压端引出外接试品。3、PSMOA氧化锌避雷器测试仪合上电源开关，仪器内部自检后，报警灯亮，放电灯亮，两块表头指示值为零±1个字。4、PSMOA氧化锌避雷器测试仪按一下复位键，报警灯灭，仪器进入检测状态，可以进行测试。5、PSMOA氧化锌避雷器测试仪按下检测按钮约1秒钟后松开，仪器自动完成MOA的全部检测项目。6、PSMOA氧化锌避雷器测试仪注意事项 （1）PSMOA氧化锌避雷器测试仪如果按下检测按钮报警灯亮，表明MOA的内部有接触不良的缺陷，或者是外部接线不牢，待放电灯亮后，检查外部接线是否有问题，或者更换试品后再按一下复位键，进行下一次检测。 （2）PSMOA氧化锌避雷器测试仪如果报警灯不亮，表明MOA的内部接触良好，接线无问题，仪器将自动进入测量U1mA和Id的状态，并将测试的结果显示在表头上，待放电灯亮后，检测结束，拆除试验接线或者更换试品进行下一次测试。四、PSMOA氧化锌避雷器测试仪仪器调试及故障处理1、 PSMOA氧化锌避雷器测试仪仪器表头的调零 仪器使用一段时间后，可能会需要调整一下。将仪器机芯从箱体中取出，启动仪器，报警灯亮，（这时不要接入试品），按住检测按钮不放，调节电路板上的相应电位器（见线路板主要元件位置示意图），直到表头指示分别为“零±1个字”为电压和电流调零分别进行。2、 PSMOA氧化锌避雷器测试仪0.75U1mA的校准 将校准按钮置0.75U1mA状态，接好试品，按下检测按钮，读取U1mA的电压值后，松开检测按钮，此时仪器电压马上会变为另一个电压值U1即0.75U1mA，两者进行比校，如果U1=0.75U1mA，则不需调整；U1≠0.75U1mA，则进行适当的调整，调整线路板上的相应电位器，直到U1=0.75U1mA。仪器校准后，能在相当长的时间由保证测量精度，不需频繁调整。校准完毕，将校准按钮置U1mA状态。3、PSMOA氧化锌避雷器测试仪 仪器误差调整 仪器使用一段时间后，如果发现有误差，则可进行调整，接好试品后，如果U1mA值确定，假设为27.0kV，按住检测按钮不放，看电压表的指示值是否与试器的参考电压U1mA（27.0kV）相等，如不相等，调整电压表表头左边的其准电位器，调整完毕，松开检测按钮。4、 PSMOA氧化锌避雷器测试仪简易故障的处理 如果电流表表头显示“[[[”或者调不到零时，说明电流回路的输入保护级运放（CA3140E）IC1（相当于保险管）损坏，更换配置的元件。
PSMOA氧化锌避雷器检测仪 PSMOA氧化锌避雷器检测仪 产品概述 PSMOA氧化锌避雷器检测仪 是专门用于检测10KV及以下电力系统用无间隙氧化锌避雷器MOA阀片间接触不良的内部缺陷，测量MOA的直流参考电压（U1mA）和0.75 U1mA下的泄漏电流。PSMOA氧化锌避雷器检测仪 将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小、重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备。 PSMOA氧化锌避雷器检测仪 产品技术参数 1． PSMOA氧化锌避雷器检测仪 测量范围：电压0～30KV 电流：0 ～ 1000μA 2． PSMOA氧化锌避雷器检测仪 测量精度：电压1% 3． PSMOA氧化锌避雷器检测仪 环境温度：0℃～＋40℃ 4．PSMOA氧化锌避雷器检测仪 相对湿度：25℃时≤85% 5．PSMOA氧化锌避雷器检测仪 海拔高度：＜1000M 6． PSMOA氧化锌避雷器检测仪 电源电压：220V±10% /50Hz友情提醒：买PSMOA氧化锌避雷器检测仪 仪器要买直接生产厂家，产品质量及售后服务有保证。

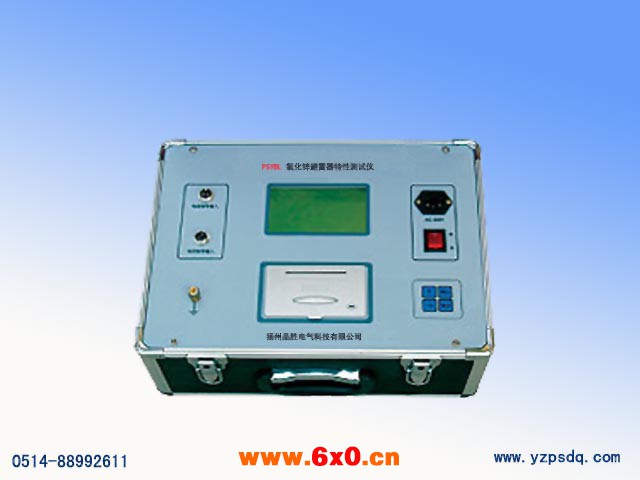

PSYBL氧化锌避雷器特性测试仪 PSYBL氧化锌避雷器特性测试仪产品概述： PSYBL氧化锌避雷器特性测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检测）的测试中。符合中华人民共和国电力行业标准《DL474.5-92现场绝缘试验实施导则—避雷器试验》的要求。PSYBL氧化锌避雷器特性测试仪采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出。采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强。同时，提供现场的接线显示。本仪器具有接线简单、测量精度高、可靠性强等特点。 PSYBL氧化锌避雷器特性测试仪主要技术指标 1.PSYBL氧化锌避雷器特性测试仪测量参数及范围 试验电压：0.1-250VKV 全电流（峰值）：0-20mA 三次谐流电流：0-20mA 阻性电流（峰值）：0-20mA 阻性电流峰值：0-20mA 容性电流（峰值）：0-20mA 避雷器功耗：0-999W 除显示上述测量值外，还可显示电压及全电流的波形。 2.PSYBL氧化锌避雷器特性测试仪测量误差 试验电压：±2% 全 电 流：±2% 阻性电流：±5% 容性电流：±5% 避雷器功耗：±5% 3.PSYBL氧化锌避雷器特性测试仪输入信号 电压信号（PT的低压测）：AC 5-200V 电流信号：AC 0-20mA 4.PSYBL氧化锌避雷器特性测试仪工作电源：AC220V±5% 50Hz友情提醒：买PSYBL氧化锌避雷器特性测试仪仪器要买直接生产厂家，产品质量及售后服务有保证。
