1.直流高压发生器基本原理： 为区分系统正常运行状态与故障或不正常运行状态--找差别：特征。 ①故障点与电源间-过电流保护 ②U降低变化;正常：20°左右-短路：60°~85°-方向保护. ④模值减少- 2、直流高压发生器的基本结构及相关作用 1）测量元件 作用：测量从被保护对象输入的有关物理量（如电流、电压、阻抗、功率方向等），并与已给定的整定值进行比较，根据比较结果给出"是"、"非"、"大于"、"不大于"等具有"0"或"1"性质的一组逻辑信号，从而判断保护是否应该启动。 2）逻辑元件 作用：根据测量部分输出量的大小、性质、输出的逻辑状态、出现的顺序或它们的组合，使保护装置按一定的布尔逻辑及时序逻辑工作，zui后确定是否应跳闸或发信号，并将有关命令传给执行元件。 逻辑回路有：或、与、非、延时启动、延时返回、记忆等。 3）执行元件： 作用;根据逻辑元件传送的信号，zui后完成保护装置所担负的任务。如：故障时→跳闸;不正常运行时→发信号;正常运行时→不动作

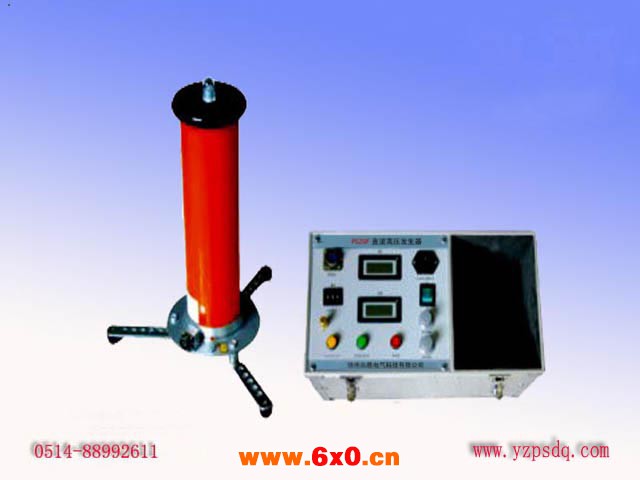

直流高压发生器使用说明书一、直流高压发生器简介直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代直流高压发生器。产品适用于电力、工矿、冶金、钢铁等部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。二、直流高压发生器工作原理输入 整流 脉冲 MOS 中频 倍压 高压 直流高～ 滤波 调宽 桥式 高压 限流 220V 功率开关 逆变 变压器 整流 电阻 三、直流高压发生器主要技术参数特点1、直流高压发生器技术特点：● 采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。● 采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。● 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。● 升压电位器零起升压。● 75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。● 过压保护采用数字拔码器设定，一目了然，误差±1%。● 倍压部分采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。● PSZGF系列产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。 2.直流高压发生器技术参数：2.1直流高压发生器一体机
| 规格 技术参数 | 40/3 | 60/2 | 60/3 | 60/5 | 80/2 | 100/2 | 120/2 | 120/5 |
| 额定电压（KV） | 40 | 60 | 60 | 60 | 80 | 100 | 120 | 120 |
| 额定电流（mA） | 3 | 2 | 3 | 5 | 2 | 2 | 2 | 5 |
| 额定功率（W） | 120 | 120 | 180 | 300 | 160 | 200 | 240 | 600 |
| 机箱重量（kg） | 7 | 2 | 2 | 4.5 | 2 | 3 | 3 | 4.5 |
| 倍压重量（kg） | 一体 | 2.5 | 3 | 3.8 | 2.5 | 4 | 4 | 4.5 |
| 倍压高度（mm） | 一体 | 400 | 400 | 500 | 400 | 500 | 500 | 500 |
| 电压测量精度 | 数显表±（1.0%读数±2个字） | |||||||
| 电流测量精度 | 数显表±（1.0%读数±2个字） | |||||||
| 波纹系数 | ≤1% | |||||||
| 电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||||
| 过载能力 | 空载电压可超出额定电压10%使用十分钟 zui大充电电流为1.5倍额定电流 | |||||||
| 电源 | 单相交流50Hz 220V±10% | |||||||
| 工作方式 | 间断使用 | |||||||
| 一次连续时间zui长为60分钟 | ||||||||
| 工作环境 | 温度：-10～40℃ | |||||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | ||||||||
| 海拔高度：1500米以下 | ||||||||
| 带 电 容 负荷能力 | 被试品电容量无限制 | |||||||
| 可用1.5倍的额定电流充电 | ||||||||
| 结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||||
| 空气绝缘、无泄漏之虑 | ||||||||
| 操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1.0%）zui适合氧化锌避雷器试验 | |||||||
| 过压保护采用拨置，一目了然 | ||||||||
| 机箱倍压放置一个铝合金箱，整机一手可提 | ||||||||

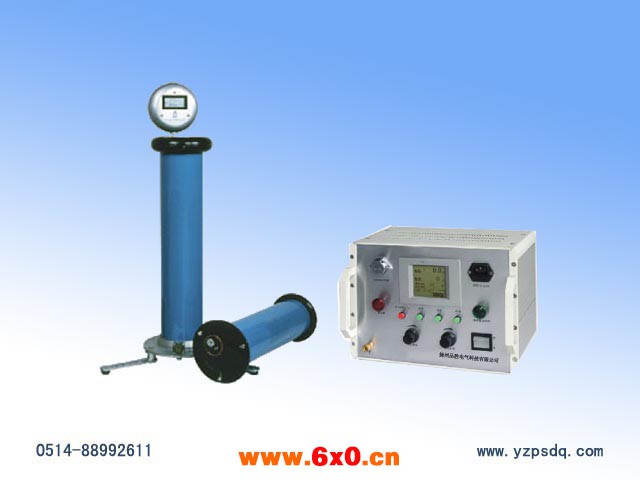

2.2直流高压发生器分体机
| 规格 技术参数 | 200/2 | 200/5 | 250/3 | 300/2 | 300/5 | 400/3 | 400/5 | 其它等级 |
| 额定电压（KV） | 200 | 200 | 250 | 300 | 300 | 400 | 400 | |
| 额定电流（mA） | 2 | 5 | 3 | 2 | 5 | 3 | 5 | |
| 额定功率（W） | 400 | 1000 | 750 | 600 | 1500 | 1200 | 2000 | |
| 机箱重量（kg） | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 5.8 | |
| 倍压重量（kg） | 7.9 | 8.3 | 9 | 11 | 11.5 | 38 | 45 | |
| 倍压高度（mm） | 965 | 965 | 1030 | 1250 | 1250 | 1900 | 1900 | |
| 电压测量精度 | 数显表±（1.0%读数±2个字） | |||||||
| 电流测量精度 | 数显表±（1.0%读数±2个字） | |||||||
| 波纹系数 | ≤1% | |||||||
| 电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||||
| 过载能力 | 空载电压可超出额定电压10%使用十分钟 zui大充电电流为1.5倍额定电流 | |||||||
| 工作电源 | 单相交流50Hz 220V±10% | |||||||
| 工作方式 | 间断使用 | |||||||
| 一次连续时间zui长为60分钟 | ||||||||
| 工作环境 | 温度：-10～40℃ | |||||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | ||||||||
| 海拔高度：1500米以下 | ||||||||
| 带电容性 负荷能力 | 被试品电容量无限制 | |||||||
| 可用1.5倍的额定电流充电 | ||||||||
| 结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||||
| 空气绝缘、无泄漏之虑 | ||||||||
| 操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1.0%）zui适合氧化锌避雷器试验 | |||||||
| 过压保护采用拨置，一目了然 | ||||||||
| 控制箱体积小，方便现场 | ||||||||
注：因产品不断更新，产品外形以实样为准，本公司保留解释权。 四、直流高压发生器产品功能说明⑴直流高压发生器控制箱面板示意图1、直流高压发生器控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。 2、直流高压发生器高频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆插头顺时针方向转动到位。拆线时只需逆时针转动电缆插头。 3、直流高压发生器电源输入插座：将随机配置的电源线与电源输入插座相关。（交流220V±10%，插座内自来保险管。） 4、直流高压发生器过压整定拨盘开关：用于设立过电压保护值。拨盘开关所显示单位为KV，设定值为试验电压1.1倍。 5、直流高压发生器数显电压表：数字显示直流高压输出电压。 6、直流高压发生器数显电流表：数字显示直流高压输出电流。 7、直流高压发生器电源开关：向前按下，电源接通，绿灯亮。反之为关断。 8、直流高压发生器黄灯按钮：此功能是专门为氧化锌避雷器快速测量0.75UDc1mA用。红灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75%，并保持此状态。按下绿色按钮，红灯、黄灯均灭，高压切断并退出0.75倍状态。 9、直流高压发生器红灯按钮：高压接通按钮、高压指示灯。在绿灯亮的状态下，按下红色按钮后，红灯亮绿灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下红色按钮，红灯亮绿灯仍亮，但松开按钮红灯灭绿灯亮，表示机内保护电路已工作。 10、直流高压发生器绿色带灯按钮：绿灯亮，表示电源已接通及高压断开。在红灯亮状态下按下绿色按钮，红灯灭绿灯亮，高压回路切断。 11、直流高压发生器电压调节电压器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。 12、（1）直流高压发生器双节倍压筒面板设有拨码开关选择“1”和“2”，当使用单节倍压筒时，拨码开关设定“1”，当使用双节倍压筒时，拨码开关设定“2”。 ⑵直流高压发生器倍压筒1、高压引出接线柱（可连接微安表或限流电阻）2、倍压筒体3、接地端子4、撑脚（200KV以上有折叠时成“△”展开时成“Y”）5、中频连接端子6、上下法兰连接处（接箭头指示对准）⑶直流高压发生器试验回路连接五、直流高压发生器操作步骤1、直流高压发生器试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2、直流高压发生器将机箱、倍压筒放置到合适位置分别联接好电缆线、接地线和电源线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）。严禁各接地线相互串联，为此，应使用ZGF专用接地线。3、直流高压发生器电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1.1倍。4、直流高压发生器空载升压验证过电压保护整定是否灵敏。5、直流高压发生器接通电源开关，此时绿灯亮，表示电源接通。6、直流高压发生器按红色按钮，则红灯亮，表示高压接通。7、直流高压发生器顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8、直流高压发生器降压，将调压电位器回零后，随即按绿色按钮，切断高压并关闭电源开关。9、直流高压发生器对被试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10、直流高压发生器升压至所需电压或电流。升压速度以每秒35KV试验电压为宜。对于大容性试品升压时还需监视电流表充电电流不超过试验器的zui大充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压（电源）的95%,再缓慢仔细升至所需的电压（电流）,然后从数显表上读出电压（电流）值.如需对氧化锌避雷器进行0.75UDC1mA测量时，先升至UDC～1mA电压值，然后按下黄色按钮，此时电压即降至原来的75%，并保持此状态。此时可读取微安数。测量完毕后，调压电位器逆时针回到零按下绿色按钮。需再次升压时按红色按钮即可。必要时用外接高压分压器比对控制箱上的直流高压指示。11、直流高压发生器试验完毕，降压，关闭电源。12、直流高压发生器几种测量方法：a.一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，然后接上试品升到试验电压力读取总电流，被试品的泄漏电流：IO= I1-I’b.当需要测量被试品泄漏电流时，则应在高压侧串入高压微安表 微安表必须有金属屏蔽，应采用屏蔽与被试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果被试品的表现污秽要排除被试品表面泄漏电流的影响可在被试品高电位端用裸体金属软线紧密绕几圈后与高压引线的屏蔽相联接。C.对氧化锌、磁吹避雷器等被试品接地端可拆开的情况下，也可采用在被试品的底部（地电位侧）串入电流表进行测量的方式。当要排除被试品表面泄漏电流的影响，可用软的裸铜线在被试品地电位端绕上几圈并与屏蔽线的屏蔽相联接 13、直流高压发生器对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放至试验电压的20%以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。14、直流高压发生器保护动作后的操作在使用过程中发现红灯灭，绿灯亮，电压下降，即为保护动作。此时应关闭电源开关，面板指示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。六、直流高压发生器故障检查与处理
| 序号 | 现 象 | 原 因 | 处 理 |
| 1 | 电源开关接通后绿灯不亮且风扇不转。 | 1、 电源线开路。 2、电源保险丝熔断。 | 更换电源线。 更换保险丝。 |
| 2 | 按红色按钮灯不亮。 | 调压电位器未回零。 | 电位器回零。 |
| 3 | 按红色按钮灯亮，一升压红灯灭，绿灯亮。 | 高压输出端搭地或试品短路。 | 检查输出电缆。 检查被试品。 |
| 4 | 升压过程中红灯灭，绿灯亮。 | 试品放电或击穿，过压或过流保护动作。 | 检查被试品。 重新设置整定值。 |
七、直流高压发生器产品成套性1、控制箱 1台2、高压倍压筒 1节3、使用说明书 1份4、产品检验合格证保修卡 1份5、出厂验收试验报告 1份6、备用熔断丝 4只7、电源线 1根8、高频连接电缆线 1根9、放电棒专用接地线 1根10、放电棒 1根11、限流电阻 1根（轻便型限流电阻内附倍压内）12、数字微安表、微安表专用测试屏蔽线夹 1套 八、直流高压发生器质量保证1、我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2、我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质报体系生产服务出厂。3、我公司产品质量均满足我公司的企业标准和相关国家标准。
