四大触摸屏技术工作原理及特点分析

来源:网络  作者:网络转载   2019-09-25 阅读:995

触摸屏由触摸检测部件和触摸屏控制器组成:触摸检测部件安装在显示器屏幕前面,用于检测用户触摸位置,接受后送触摸屏控制器;而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息,并将它转换成触点坐标,再送给CPU,它同时能接收CPU发来的命令并加以执行。

触摸屏的主要类型

按照触摸屏的工作原理和传输信息的介质,我们把触摸屏分为四种,它们分别为电阻式、电容感应式、红外线式以及表面声波式。每一类触摸屏都有其各自的优缺点,要了解那种触摸屏适用于那种场合,关键就在于要懂得每一类触摸屏技术的工作原理和特点。

1、电阻式触摸屏

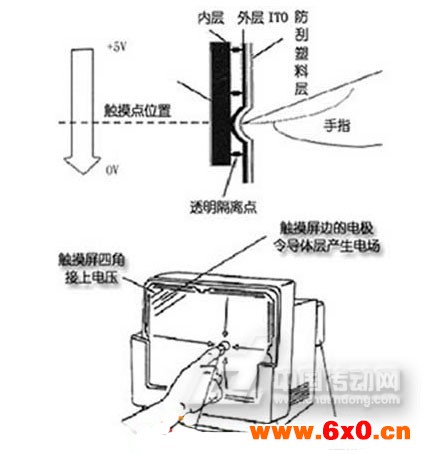

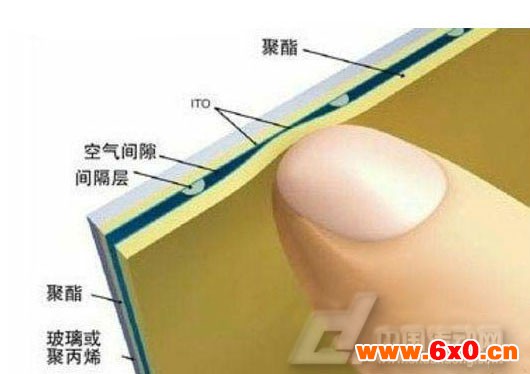

这种触摸屏利用压力感应进行控制。电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏,这是一种多层的复合薄膜,它以一层玻璃或硬塑料平板作为基层,表面涂有一层透明氧化金属(透明的导电电阻)导电层,上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的(小于1/1000英寸)的透明隔离点把两层导电层隔开绝缘。当手指触摸屏幕时,两层导电层在触摸点位置就有了接触,电阻发生变化,在X和Y两个方向上产生信号,然后送触摸屏控制器。控制器侦测到这一接触并计算出(X,Y)的位置,再根据模拟鼠标的方式运作。这就是电阻技术触摸屏的最基本的原理。电阻类触摸屏的关键在于材料科技,常用的透明导电涂层材料有:

1、ITO,氧化铟,弱导电体,特性是当厚度降到1800个埃(埃=10-10米)以下时会突然变得透明,透光率为80%,再薄下去透光率反而下降,到300埃厚度时又上升到80%。ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料,实际上电阻和电容技术触摸屏的工作面就是ITO涂层。

2、镍金涂层,五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料,外导电层由于频繁触摸,使用延展性好的镍金材料目的是为了延长使用寿命,但是工艺成本较为高昂。镍金导电层虽然延展性好,但是只能作透明导体,不适合作为电阻触摸屏的工作面,因为它导电率高,而且金属不易做到厚度非常均匀,不宜作电压分布层,只能作为探层。

触摸屏



四线电阻屏

四线电阻模拟量技术的两层透明金属层工作时每层均增加5V恒定电压:一个竖直方向,一个水平方向。总共需四根电缆。特点:高解析度,高速传输反应。表面硬度处理,减少擦伤、刮伤及防化学处理。具有光面及雾面处理。一次校正,稳定性高,永不漂移。

四线电阻屏

五线电阻屏

五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上,我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上,而外层镍金导电层只仅仅用来当作纯导体,有触摸后分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。五线电阻触摸屏内层ITO需四条引线,外层只作导体仅仅一条,触摸屏得引出线共有5条。特点:解析度高,高速传输反应。表面硬度高,减少擦伤、刮伤及防化学处理。同点接触3000万次尚可使用。导电玻璃为基材的介质。一次校正,稳定性高,永不漂移。五线电阻触摸屏有高价位和对环境要求高的缺点。

五线电阻屏

1.3电阻屏的局限

不管是四线电阻触摸屏还是五线电阻触摸屏,它们都是一种对外界完全隔离的工作环境,不怕灰尘和水汽,它可以用任何物体来触摸,可以用来写字画画,比较适合工业控制领域及办公室内有限人的使用。电阻触摸屏共同的缺点是因为复合薄膜的外层采用塑胶材料,不知道的人太用力或使用锐器触摸可能划伤整个触摸屏而导致报废。不过,在限度之内,划伤只会伤及外导电层,外导电层的划伤对于五线电阻触摸屏来说没有关系,而对四线电阻触摸屏来说是致命的。



2、电容式触摸屏

2.1电容技术触摸屏

是利用人体的电流感应进行工作的。电容式触摸屏是是一块四层复合玻璃屏,玻璃屏的内表面和夹层各涂有一层ITO,最外层是一薄层矽土玻璃保护层,夹层ITO涂层作为工作面,四个角上引出四个电极,内层ITO为屏蔽层以保证良好的工作环境。当手指触摸在金属层上时,由于人体电场,用户和触摸屏表面形成以一个耦合电容,对于高频电流来说,电容是直接导体,于是手指从接触点吸走一个很小的电流。这个电流分从触摸屏的四角上的电极中流出,并且流经这四个电极的电流与手指到四角的距离成正比,控制器通过对这四个电流比例的精确计算,得出触摸点的位置。

电容式在触摸屏的优势

电容式触摸屏的优势:

1.操作新奇。电容式触摸屏支持多点触控,操作更加直观、更具趣味性。

2.不易误触。由于电容式触摸屏需要感应到人体的电流,只有人体才能对其进行操作,用其他物体触碰时并不会有所相应,所以基本避免了误触的可能。

3.耐用度高。比起电阻式触摸屏,电容式触摸屏在防尘、防水、耐磨等方面有更好的表现。

电容式触摸屏的缺陷:

1.精度不高。由于技术原因,电容式触摸屏的精度比起电阻式触摸屏还有所欠缺。而且只能使用手指进行输入,在小屏幕上还很难实现辨识比较复杂的手写输入。

2.易受环境影响。温度和湿度等环境因素发生改变时,也会引起电容式触摸屏的不稳定甚至漂移。例如用户在使用的同时将身体靠近屏幕就可能引起漂移,甚至在拥挤的人群中操作也会引起漂移。这主要是由于电容式触摸屏技术的工作原理所致,虽然用户的手指距离屏幕更近,但屏幕附近还有很多体积远大于手指的电场同时作用,这样就会影响到触摸位置的判断。

3.成本偏高。此外,当前电容式触控屏在触控板贴附到LCD面板的步骤中还存在一定的技术困难,良品率并不高,所以无形中也增加了电容式触控屏的成本。



3、红外线式触摸屏

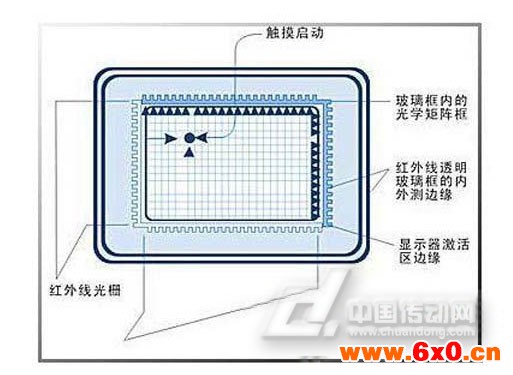

红外触摸屏是利用X,Y方向上密布的红外线矩阵来检测并定位用户的触摸。红外触摸屏在显示器的前面安装一个电路板外框,电路板在屏幕四边排布红外线发射管和红外接收管,一一对应成横竖交叉的红外矩阵。用户在触摸屏幕时,手指就会挡住经过该位置的横竖两条红外线,因而可以判断出触摸点在屏幕的位置。

红外线式触摸屏

外触摸屏,是高度集成的电子线路整合产品。红外触摸屏包含一个完整的整合控制电路,和一组高精度、抗干扰红外发射管和一组红外接收管,交叉安装在高度集成的电路板上的两个相对的方向,形成一个不可见的红外线光栅。内嵌在控制电路中的智能控制系统持续地对二极管发出脉冲形成红外线偏震光束格栅。当触摸物体如手指等进入光栅时,便阻断了光束。智能控制系统便会侦察到光的损失变化,并传输信号给控制系统,以确认X轴和Y轴坐标值。

红外线式触摸屏的优点:

1.高度的稳定性,不会因时间、环境的变化产生飘移

2.高度的适应性,不受电流、电压和静电干扰,适宜某些恶劣的环境条件(防爆,防尘)

3.高透光性无中间介质,最高可达标100%

4.使用寿命长,高度耐久,不怕刮伤,触控寿命也长

5.使用特性好,触摸无须力度,对触摸体无特殊要求

红外线式触摸屏的缺点:

1.会受到强红外线干扰,如遥控器、高温物体、阳光或白炽灯等红外源照射红外接收管、

2.会受到强电磁干扰,如变压器等



4、表面声波触摸屏

表面声波触摸屏工作原理

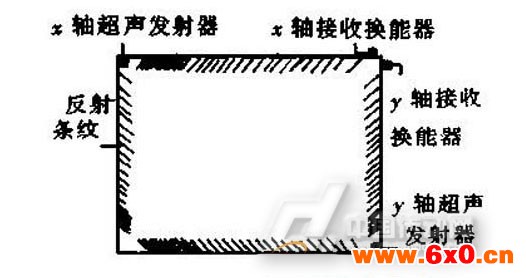

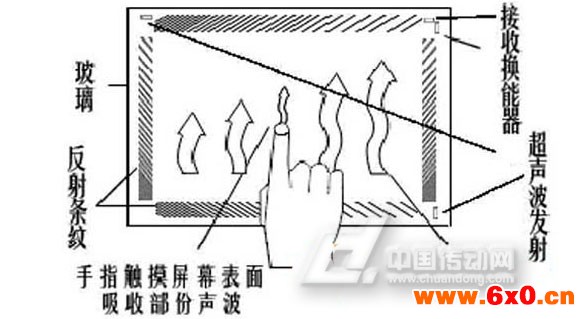

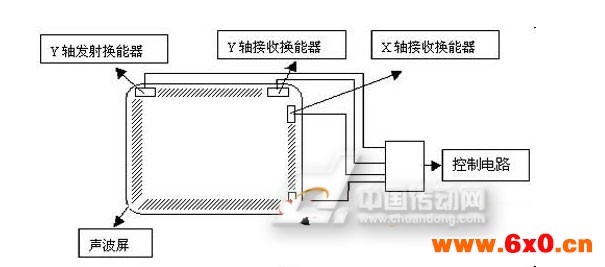

表面声波,超声波的一种,在介质(例如玻璃或金属等刚性材料)表面浅层传播的机械能量波。通过楔形三角基座(根据表面波的波长严格设计),可以做到定向、小角度的表面声波能量发射,声波屏的三个角分别粘贴着X,Y方向的发射和接收声波的换能器(换能器:由特殊陶瓷材料制成的,分为发射换能器和接收换能器。是把控制器通过触摸屏电缆送来的电信号转化为声波能和由反射条纹汇聚成的表面声波能变为电信号。),四个边刻着反射表面超声波的反射条纹。当手指或软性物体触摸屏幕,部分声波能量被吸收,于是改变了接收信号,经过控制器的处理得到触摸的X,Y坐标。

表面声波触摸屏

表面声波触摸屏的优点:

1.清晰度较高,透光率好。

2.高度耐久,抗刮伤性良好(相对于电阻、电容等有表面度膜)。

3.反应灵敏。

4.不受温度、湿度等环境因素影响,

5.分辨率高,

6.寿命长(维护良好情况下5000万次);

7.透光率高(92%),能保持清晰透亮的图像质量;

8.没有漂移,只需安装时一次校正;

9.有第三轴(即压力轴)响应,

表面声波触摸屏

表面声波触摸屏的缺点:

表面声波屏需要经常维护,因为灰尘,油污甚至饮料的液体沾污在屏的表面,都会阻塞触摸屏表面的导波槽,使波不能正常发射,或使波形改变而控制器无法正常识别,从而影响触摸屏的正常使用,用户需严格注意环境卫生。必须经常擦抹屏的表面以保持屏面的光洁,并定期作一次全面彻底擦除。

表面声波触摸屏
