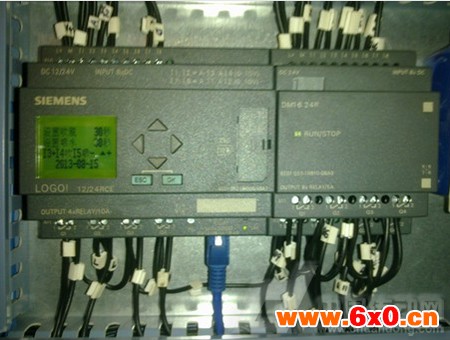

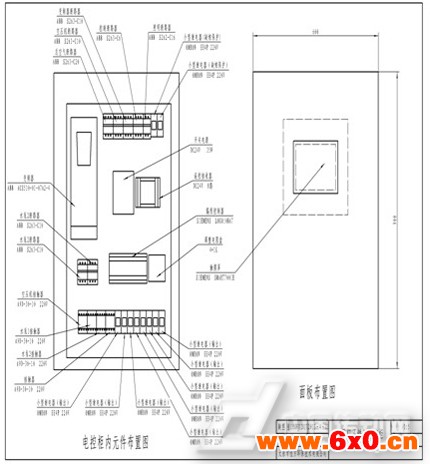

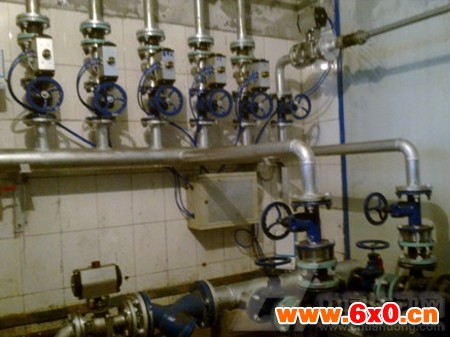

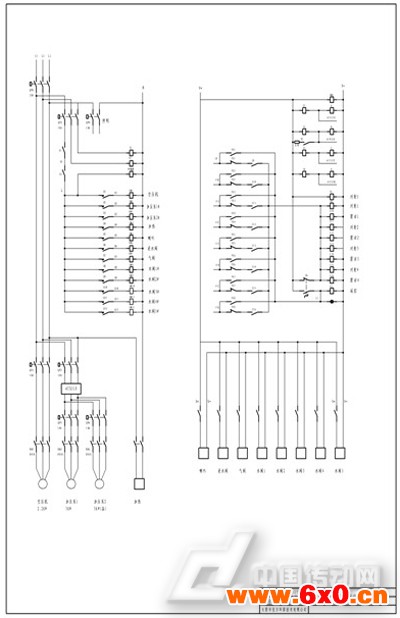

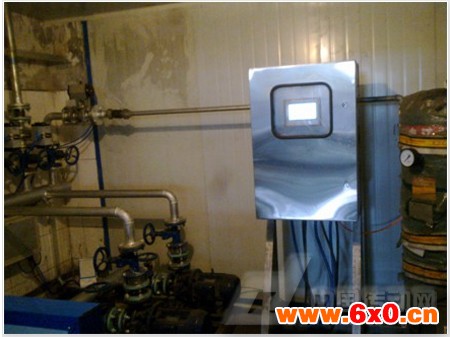

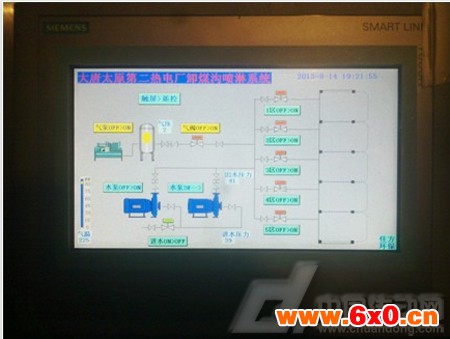

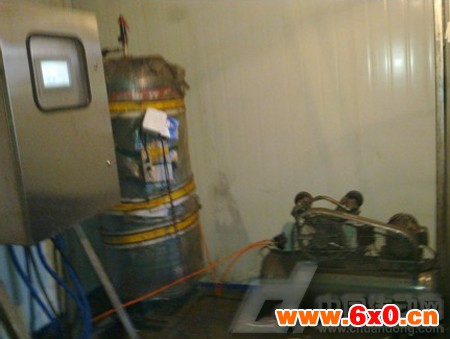

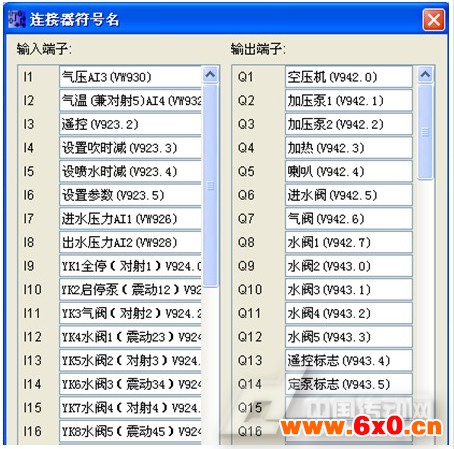

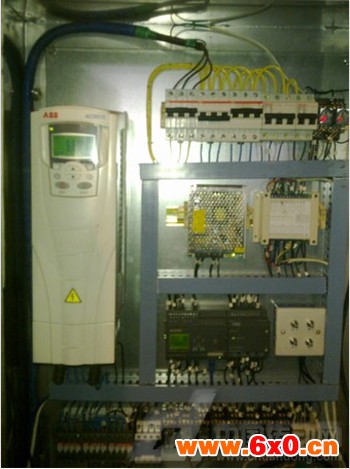

一、应用简介 该环保降尘系统应用在大唐太原第二热电厂卸煤沟，喷淋系统取用厂内水源，利用其自有压力，通过阀门、水泵（压力不足可启用水泵加压）及管道，由卸煤沟屋架上布置的喷嘴喷出形成细小水滴对煤堆表面及扬尘进行加湿，达到环保效果。防冻措施是利用压缩空气吹脱室外部分管内及喷嘴积水。电控系统主要由PLC控制空压机1台、水泵2台（变频器托动）、气动阀7台（常开进水阀1台，常闭气阀1台，常闭出水阀5台）组成。外围传感器为进水压力变送器1台、出水压力变送器1台、气压压力变送器1台、温度变送器1台、声音震动传感器4台、红外线传感器5台。操作部分为内部使用操作直观的人机触屏HMI及外部使用操作方便的遥控器。公司介绍：太原市佳方环保技术有限公司主要从事环保技术服务及相关应用。在水污染及空气污染方面进行治理工程。 二、应用说明 1.变频器控制加压泵将加压水经气动阀送到所需喷水区进行喷淋降尘。气阀将空气经各水阀及管路内存水吹脱。 2.进水压力是否满足，出水阀是否打开，水泵是否选择，气阀是否关闭，－－〉Y －－〉水泵启动气压是否满足，出水阀是否打开，进水阀是否关闭，水泵是否关闭，－－〉Y－－〉气阀开启气温是否不足－－〉Y－－〉加热可开启遥控是否停止－－〉Y－－〉触屏可用 3.系统需要分析：进水水压、出水水压、气体压力、气温四项需模拟量输入，西门子的LOGO! 0BA7自备四路模拟量输入功能，相比其他产品不用再购买模拟量模块。系统设备较多，使用触屏可直观方便操作，LOGO! 0BA7的IE接口可接入HMI方便使用。 三、应用的设计与实现 电气控制原理图说明 I/O分配表（包含LOGO!所有输入输出的地址以及功能说明，如下图） LOGO! 控制程序说明 3.1、喷水时，可按所需要喷水区启停相应阀门； 3.2、使用加压泵时，进水压力大于0.3PMA才可启动，小于0MPA时停止； 3.3、吹脱时，进水阀关闭，水泵停止，气压大于0.5PMA进气阀才可开启，小于 0.3MPA时关闭； 3.4、冬季时，气温小于5摄氏度时加热功能提醒。 3.5、HMI操作和遥控操作互换。 四、应用体会 应用过程中使用西门子LOGO! 0BA7产品的四个模拟量输入可满足一般应用需要，IE通讯口很方便，接入HMI直观方便。自带的显示屏可作为操作提示。模拟量输入为电压信号，市场上变送器多为电流信号，需要使用电阻进行转换为电压信号。系统的投入时间2013年7月底，经调试运行正常。
