尽管iphone8还没有问世，但新机型选用3D曲面玻璃作为盖板和背板，已经是件比较确定的事情了。苹果对3D曲面玻璃的选择，一定程度上也将引领手机机身的科技发展。
目前出售的智能手机多在使用铝制机身，3D玻璃为什么会成为手机的新宠呢？一般认为，玻璃具有闪、透、亮、炫等特色，作为手机后壳时能提升颜值。在手机市场竞争已经非常充分的今天，玻璃材质的引入会为产品设计带来新意，凸显差异化。另外，人的手心是有弧度的（向里），而3D后壳正好有一个相反的弧度（向外），这个背部曲线设计正好符合人体工程学，加之弧形边缘的触控功能，都将大大的提升消费者的握感体验，如图1。

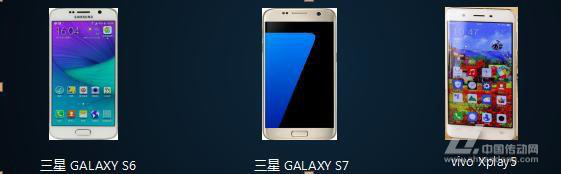

图1 已上市的部分3D玻璃手机
除了3D玻璃自身的优点之外，5G、无线充电及OLED等相关技术的发展与成熟也促使了3D曲面玻璃的应用成为未来的趋势，具体分析如下：
1．随着5G等新通讯技术的使用临近，无线频段越来越复杂，金属机壳屏蔽成为重大瓶颈，背板材料需要更换成玻璃、陶瓷等非金属材料；
2．无线充电技术的应用需要非金属背板，因为金属背板的屏蔽效果同样制约了无线充电技术的应用，而以往使用的塑料背板因容易发热老化的缺陷并不适宜，从材料角度来看，玻璃和陶瓷为首选；
3．新一代的手机将采用OLED屏幕，这就需要盖板也配合做成曲面的形状以增加盖板与OLED之间的贴合度。而相比陶瓷而言，玻璃因其加工成形性更优而最早被选为金属的替代材料。
3D玻璃盖板市场需求增长迅猛目前市场上主要有三款3D玻璃盖板手机，包括三星GALAXYS6edge，S7，vivoxplay5。预计未来还会有更多的手机厂商选择柔性显示屏，3D玻璃盖板需求一触即发，如图3。

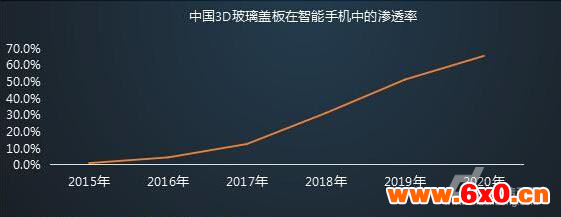

图2 中国3D玻璃盖板在智能手机中的渗透率
3D玻璃盖板市场规模快速扩大，在3D玻璃盖板市场规模方面，2016年，国内配备3D玻璃盖板的手机约占智能手机的比例为4%，预计3D玻璃盖板的市场规模约为17亿元。2018年将成为3D盖板的爆发年预计到2020年，3D玻璃盖板手机渗透率将超过54%，随着3D玻璃盖板加工技术的成熟，3D单价会逐年下降，导致渗透率快速提升，但市场规模增长缓慢，到2020年约为192亿元。
喷涂技术的机会
现在用3D玻璃去做，传统工艺就会出现问题，这就为喷涂技术带来机会，它主要用于在3D曲面玻璃制成后处理这方面提供服务，如图3。

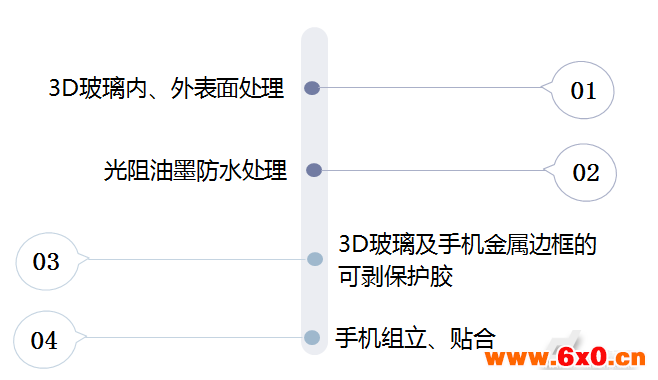

图3 喷涂在3D曲面玻璃制成后处理的创新应用

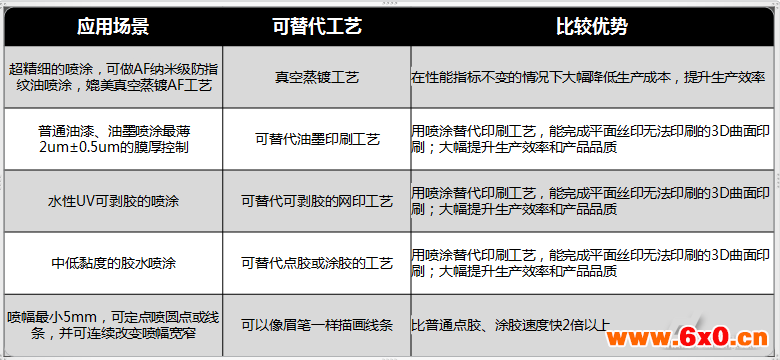

传统工艺用现在的喷涂工艺取代后的比较优势，如图4。
图4 喷涂技术在3D曲面玻璃制成后处理的应用优势
以3D玻璃内外表面处理为例，用3D玻璃去做的话传统的工业就会出现问题，传统的工艺是用平面印刷去做的，但是3D玻璃的话平面印刷是没办法做的，那只能想办法用其他方法来解决，最早的三星是用真空镀膜的方式来去做的。但是镀膜的话也有两个问题，一个镀膜速度慢，一个成本太高，这两个都不符合整个大批量生产的需求。
就像三星最早推出3D玻璃的这个镀膜工艺，但是实际上来讲同一款手机像S5平面和3D的出货量的话大概只占了3比7，只有30%是曲面3D的，有更多的是平面的，所以这种技术只是解决了市场上有跟没有，但是不可能做大批量生产的。
3D玻璃机器人喷涂工作站FlexPainter
针对用3D玻璃在手机行业的应用带来的最新工艺需求，泰达机器人专门定向研发出面向3D玻璃机器人喷涂工作站FlexPainter，这是一套针对3D手机盖板玻璃的油漆、油墨、光阻油墨、AF（防指纹油）、AG（防眩光）等涂料的精细喷涂设备。主要在数字化、智能化、网络化等方面进行创新。具体分析如下。
图5 FlexPainter外观图
1.FlexPainter技术特点：
（1）超高精度六轴机器人：重复定位精度0.02mm；
（2）PLASMA机器人氮旋喷技术：3D曲面仿形，低温等离子，磁悬浮喷头结构；
（3）超精细3CNANO氮喷技术：氮纳米雾化技术，<10cc/min精细流量，3-15微米雾化粒子；
（4）超精密PisFlo微计量技术：闭环流量监控，双行程精密计量输送系统，MIN3ml/min微米流量；
（5）压力式涂料输送系统：氮气加压，真空脱泡，快捷更换涂料、清洗简单。

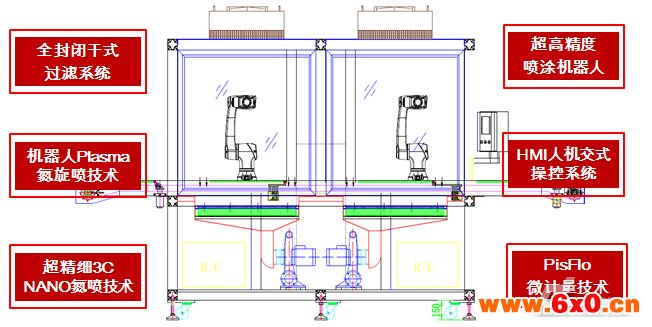

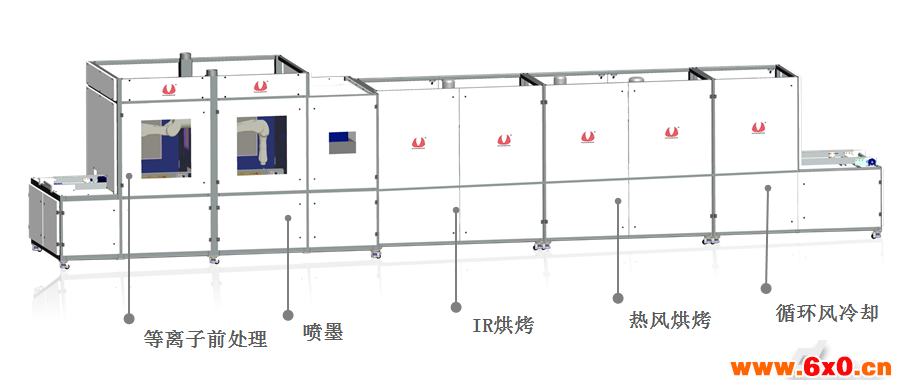

图6 FlexPainter01-03模块

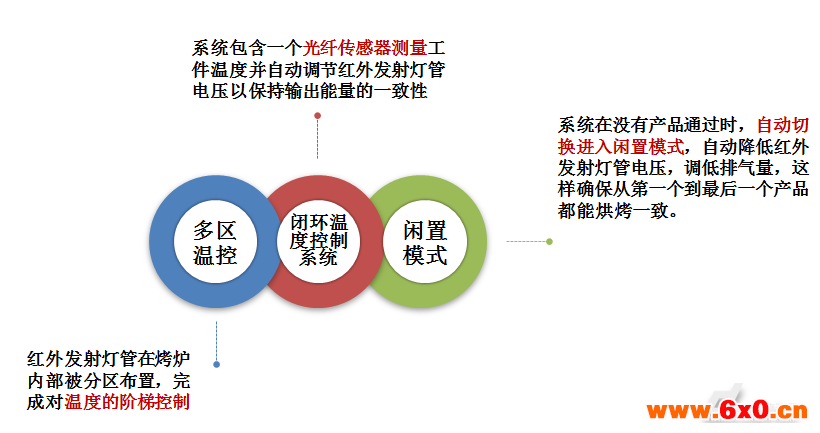

图7 烘烤技术特点
2.工艺水平：
泰达经过多个客户的现场测试，工艺参数均达到客户需求水平，特别是喷涂的核心工艺，其数据如图8。

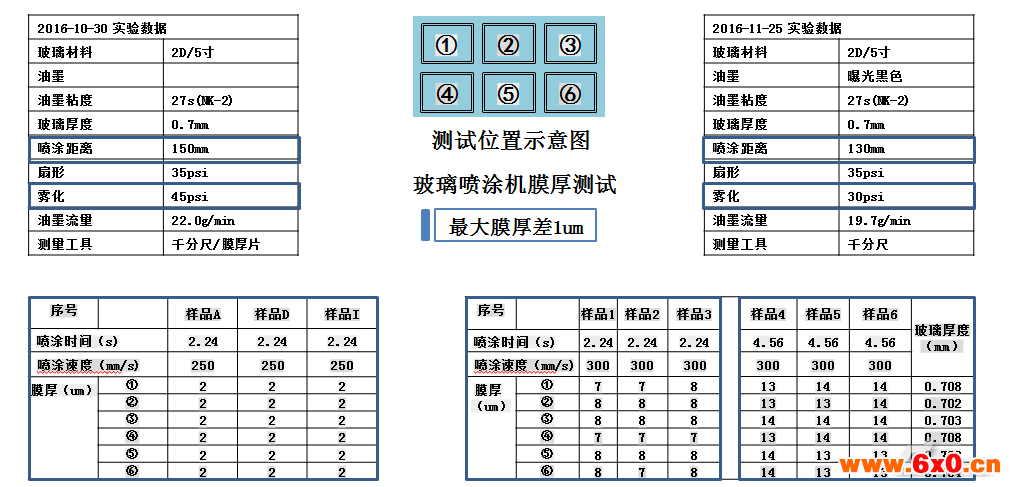

图8 测试数据
3.投资回报率：
以AF防指纹油真空蒸镀法与喷涂法为例，经客户现场测试验证，投资回报率优于传统工艺，如图9。

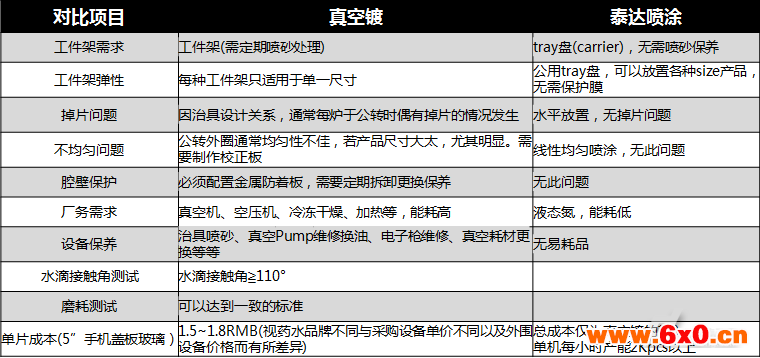

图9 AF防指纹油真空蒸镀法与喷涂法比较
应用展望
随着3D玻璃市场需求量的爆发，3D曲面玻璃产业链亦会飞速完善，加工产业也势必大有可为。FlexPainter不仅可以用在手机行业，同时也可以拓展至3C行业、航天航空、医疗器材、视觉行业，帮助企业降低用工成本，改进产品质量。
3D玻璃盖板市场规模快速扩大，在3D玻璃盖板市场规模方面，2016年，国内配备3D玻璃盖板的手机约占智能手机的比例为4%，预计3D玻璃盖板的市场规模约为17亿元。2018年将成为3D盖板的爆发年预计到2020年，3D玻璃盖板手机渗透率将超过54%，随着3D玻璃盖板加工技术的成熟，3D单价会逐年下降，导致渗透率快速提升，但市场规模增长缓慢，到2020年约为192亿元。
自2001年以来，深圳市泰达机器人有限公司为客户提供专业的喷涂自动化整体解决方案，现已经成为中国最具专业技术的工业表面处理领域系统集成商和自主品牌的设备提供商。公司业务遍布于轨道交通，航空航天，海事装备，汽车及汽车零部件，重工，军工，3c，家具，五金等行业。公司拥有二十多项国家专利技术，被评为国家高新技术企业，在流体控制技术、力觉控制技术、视觉控制技术、模拟仿真技术、自动编程技术、远程诊断技术等建立了处于领先地位的核心技术体系。特别是在泰达机器人的流体控制已经实现了对范围在每分钟0.2cc-2000cc流量流体的精准闭环控制，致力于以深厚的工艺积累提供绿色环保的喷涂服务，标本兼治，为客户和社会创造长久的价值。
