RS-232/RS-485中继转换器 482+

来源:网络  作者:网络转载   2019-10-08 阅读:694

型号482 ,第2代48、9针9孔通用RS-232

RS-232/RS-485中继转换器

---- 无限节点数!无限长距离!

一、用途

波仕第2代RS-232/RS-485转换器兼容48的功能,无需外接电源,实现RS-232/RS-485转换,通信距离延长至2×1.2Km以上(9600bps时)。482特别适合于RS-485多机通信时,将RS-232口转换为相互中继的2个RS-485口,使用482转换器组的RS-485网不限节点数、不限距离!

482型转换器的特点在于:1、同时带2路RS-485口,而且这2路RS-485口还具有中继的功能。这样既可以作为RS-232/RS-485转换器的同时还可以作为RS-485/RS-485中继器;2、无需外接电源;3、同时带DB-9孔和DB-9针的RS-232口,这样既可以外插计算机的DB-9针座也可以插设备的DB-9孔座,不需要交叉数据线.482具有无源转换器48的全部性能,集转换器与中继器的功能和优点于一身。请认准波仕激光防伪标签、谨防假冒!

中国201420502117《一种带中继功能的串口转换装置》,侵权必究!



二、硬件安装

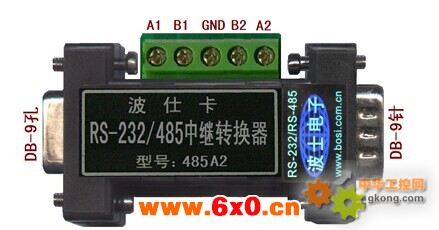

 外形为DB-9针/DB-9孔转接盒大小,其中DB-9孔端和DB-9针端都可以直接插RS-232口。一般DB-9孔端用于接计算机RS-232口、DB-9针端接设备RS-232口。但是注意不要两头同时都接RS-232。482的上侧面有5个接线端子 ,为两个RS-485口,引脚分配见产品图,共用GND地线。RS-232针头端的引脚分配同计算机的RS-232口;RS-232孔头端的引脚分配为脚对脚对应的可直插计算机的RS-232口;但是只有RXD、TXD、GND三线。

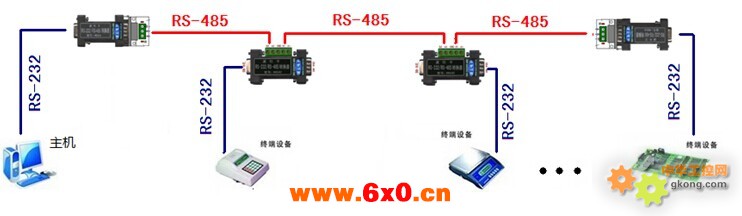

      482应用与RS-485多机通信的典型接线图。可见不限距离(1200米×N)、不限节点数(N)。可以看出,使用了482的RS-485总线布线极其简单。zui远两端可以用48,也可以用482.



三、软件说明

本产品均无需任何初始化设置!只用到RXD(收)、TXD(发)、GND(地)信号,加上独有的内部零延时自动收发转换技术,确保适合所有软件!建议RS-485通信时一定要接地线。





型号482+ ,2代半48,带RS-485端子板

RS-232/RS-485中继转换器

---- 无限节点数!无限长距离!

一、用途

波仕第2代RS-232/RS-485转换器兼容48的功能,无需外接电源,实现RS-232/RS-485转换,通信距离延长至2×1.2Km以上(9600bps时)。482+特别适合于RS-485多机通信时,除两端外的总线中间的RS-232口到RS-485的转换,使用482+转换器组的RS-485网不限节点数、不限距离!

482+型转换器的特点在于:1、同时带2路RS-485口,而且这2路RS-485口还具有中继的功能。这样既可以作为RS-232/RS-485转换器的同时还可以作为RS-485/RS-485中继器;2、无需外接电源,482+具有无源转换器48的全部性能,集转换器与中继器的功能和优点于一身。请认准波仕激光防伪标签、谨防假冒!201420502117《一种带中继功能的串口转换装置》,侵权必究!



二、硬件安装

  外形为DB-9针/DB-9针转接盒大小,侧面有DB-9孔端用于接RS-232口。

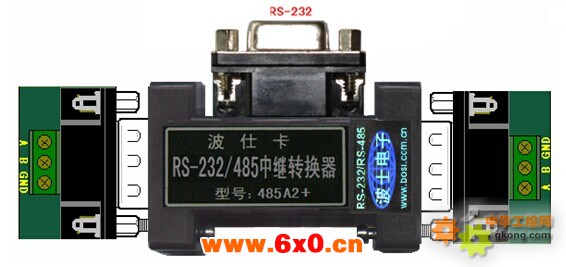

482+的两端RS-485接线端子引脚分配,接线端子见产品图:

 DB-9针

   1

3



   5

RS-485

   A

    B

GND



(+5V)

      RS-232针头端的引脚分配同计算机的RS-232口;RS-232孔头端的引脚分配为脚对脚对应的可直插计算机的RS-232口;但是只有RXD、TXD、GND三线。

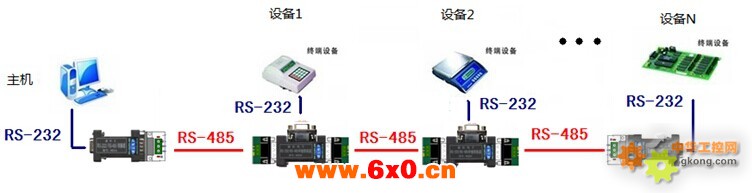

      482+应用与RS-485多机通信的典型接线图。可见不限距离(1200米×N)、不限节点数(N)。可以看出,使用了482+的RS-485总线布线极其简单。zui远两端可以用48,也可以用482+.



三、软件说明

本产品均无需任何初始化设置!只用到RXD(收)、TXD(发)、GND(地)信号,加上独有的内部零延时自动收发转换技术,确保适合所有软件!建议RS-485通信时一定要接地线。





附录:482和482+性能说明



电源电压

 无须供电





电气

接口

1×RS-232(DB-9孔)

传输介质

双绞线(zui好带屏蔽层并做为地线)

2×RS-485(接线端子)

 负载能力

相互带128个 、级联不限

尺寸

63*33*16mm(不含端子) 、

通信方式

半双工,内置600W抗雷击浪涌保护器

重量

30克

外壳材料

耐高压高分子复合材料

工作温度

—40~+80℃

传输距离

 1200m(9600bps)×2 (2头延长)

存储温度

—60~+100℃

通信速率

   300bps-115.2Kbps

系统支持

  所有通讯软件,即插即用
